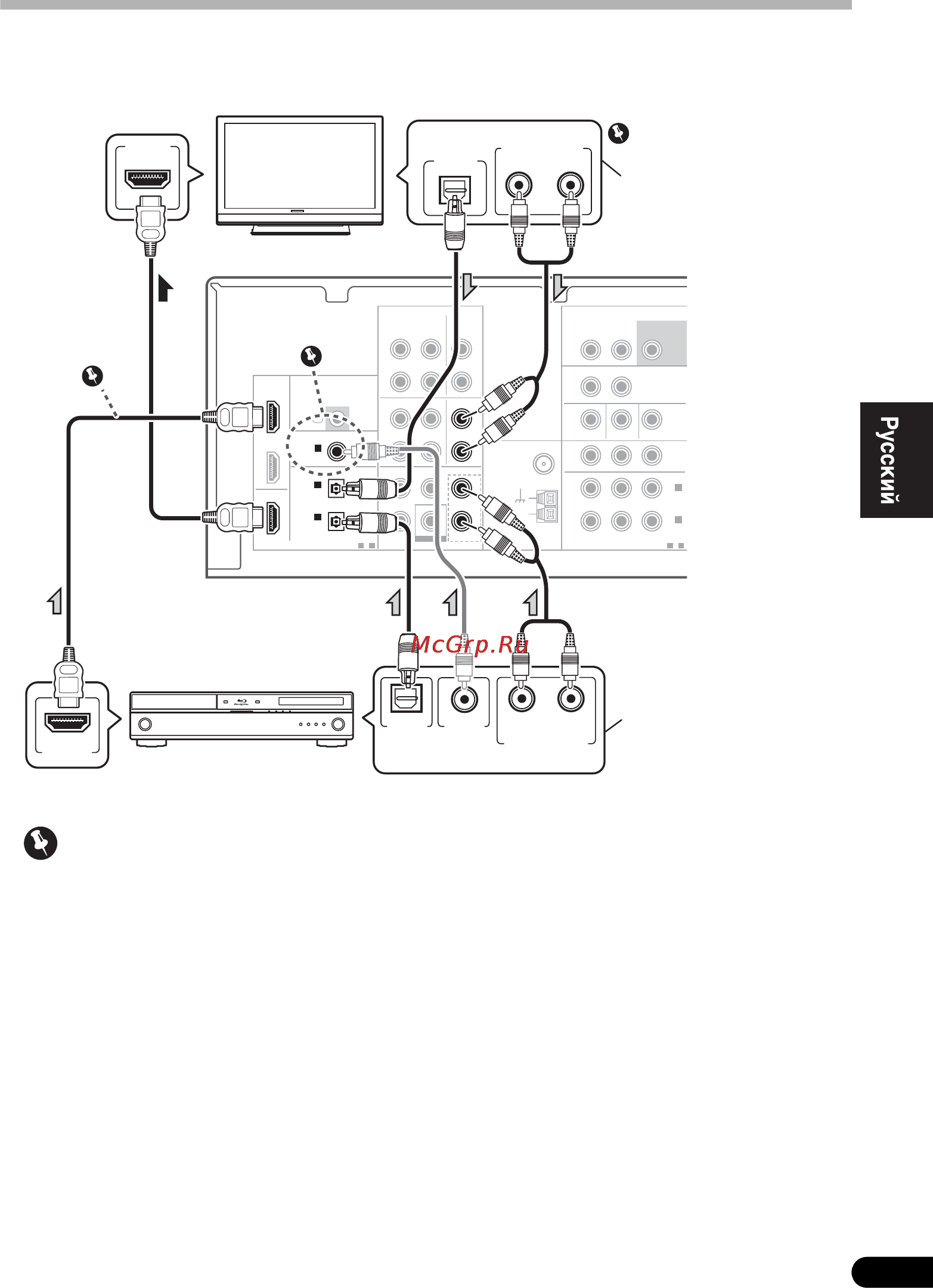

Подключение телевизора и проигрывателя Blu-ray дисков
Подключите телевизор и проигрыватель Blu-ray дисков к данному ресиверу с помощью
имеющегося в продаже кабеля HDMI.
Внимание
1 Даже если вы подключите компоненты
воспроизведения кабелем HDMI, звук не будет
выходить из громкоговорителя,
подключенного к этому ресиверу. Для этого
также необходимо подключение аудикабеля.
2 Если подключение было выполнено с
помощью коаксиального кабеля, несколько раз
нажмите кнопку SIGNAL S
EL для выбора C1
(см. стр. 26).
3 Если вы подключили телевизор (как
показано выше), но отсутствует звук, нажмите
кнопку DVD, а затем несколько раз нажмите
кнопку SIGNAL SEL для выбора O2 или A (см.
стр.26).
AUDIO
AUDIO
DIGITAL
COMPONENT VIDEO
BD/TV MULTI CH IN
HDMI
ANTENNA
FM
UNBAL
75
Ω
AM
LOOP
FRONT
L
R
L
R
CENTERSURROUND
COAXIAL
(CD)
IN 1
IN 1
1
-
2
IN 2
(BD/TV)
IN 1
(DVD/SA
T
IN 2
OPTICAL
ASSIGNABLE
IR
ASSIGNABLE
1
-
2
ASSIGNABLE
OUT
OUT
MONIT
O
YP
B
P
R
IN
ZONE2 OUT
MONITOR OUT DVD/SAT IN
SUBWOOFER
PRE OUT
L R
DVR/VCR
OUT
IN
DVR/VCR VIDEO
L
R
OUT
BD/TV
IN
DVD/SAT
IN
OUT
IN IN
CD-R/TAPE CD
SUBWOOFER
IN
MONITOR OUT BD/TV IN
L
R
DVD/SAT
IN
BD/TV IN
L
R
OUT
(BD/TV)
IN 1
HDMI
(DVD/SAT)
IN 2
DIGITAL AUDIO OUT
OPTICAL
RL
ANALOG AUDIO OUT
DIGITAL AUDIO OUT
COAXIAL
OPTICAL
RL
ANALOG AUDIO OUT
HDMI OUT
HDMI IN
1
2
3
Данное подключение
требуется для
прослушивания звучания
телевизора через ресивер.
Без этого подключения вы
НЕ сможете прослушивать
проигрыватель с этим
ресивером.
Выберите один
Выберите один
Телевизор, совместимый с HDMI/DVI
Совместимый с HDMI/DVI
проигрыватель дисков Blu-ray
