Кондиционер (сплитсистема) RK05CDM2, RK07/09/12/18/21SDM2

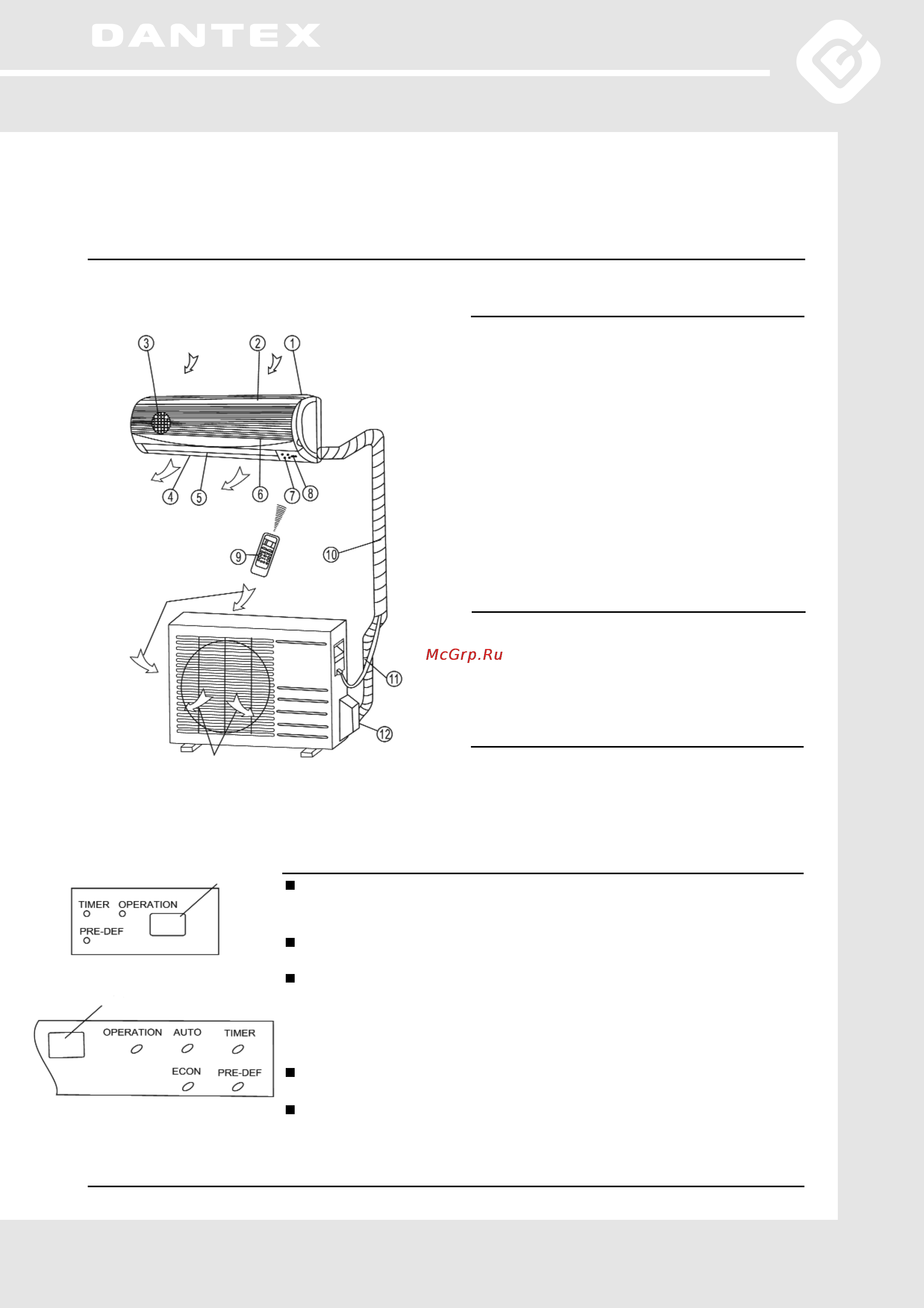

НАИМЕНОВАНИЕ ДЕТАЛЕЙ КОНДИЦИОНЕРА

И ИХ ФУНКЦИИ

1. Рамка передней панели

2. Передняя панель

3. Воздушный фильтр

4. Горизонтальная воздушная решетка

5. Вертикальные воздушные жалюзи

6. Температурный датчик

7. Панель индикаторов

8. Инфракрасный порт

9. Пульт дистанционного управления.

Внутренний блок

Воздухозаборные отверстия

Воздуховыпускные

отверстия

Наружный блок

Воздухозаборные отверстия

Воздуховыпускные

отверстия

Примечание: Ваш кондиционер может незначительно отличаться от изображений, приведенных выше (которые являются лишь схематичес

кими изображениями).

Наружный блок

Панель индикаторов

10. Дренажный шланг, соединительный

трубопровод с хладагентом

11. Электропроводка

12. Стопорный клапан

Индикатор OPERATION. Этот индикатор мигает раз в секунду при

включении питания и постоянно горит во время работы кондиционе

ра.

Индикатор TIMER. Этот индикатор загорается, если настроен таймер

включения/выключения.

Индикатор DEF. (кроме моделей, работающих только на охлаждение).

Если в режиме обогрева (только для моделей работающих на охлажде

ние и обогрев) наружный блок покрылся инеем, автоматически вклю

чается функция саморазморозки.

В этом случае загорается индикатор DEF.

Индикатор ECON. Этот индикатор загорается, если кондиционер

работает в экономичном режиме.

Индикатор AUTO. Этот индикатор загорается, если кондиционер рабо

тает в автоматическом режиме.

Инфракрасный порт
