4
Русский
DIGITAL 1
(
DVD
)
DIGITAL 2
(
CD
)
DIGITAL 3
(
TV
)
DIGITAL 4
(
CDR
)
DOLBY DIGITAL/PCM
/DTS
DOLBY DIGITAL
/ PCM
/ DTS
FRONT
CENTER
FM 75
COAXIAL
COMPU LINK-4
(SYNCHRO)
ANTENNA
TV
SOUND
/DBS
SUBWOOFER
OUT
VIDEO
VIDEO
S-VIDEO
DBS
AUDIO
AUDIO
OUT
(REC)
RIGHT
LEFT
LEFT
AM
LOOP
AM
EXIT
RIGHT LEFT
TAPE
/CDR
IN
(PLAY)
OUT
(REC)
VCR
IN
(PLAY)
DIGITAL IN
PHONO
CENTER
SPEAKER
REAR
SPEAKERS
RIGHT
LEFT
FRONT
SPEAKERS
RIGHT
LEFT
CAUTION : SPEAKER IMPEDANCE
OR
AND
: 8
16
:16
32
+
–
+
–
+
+
2
2
2
1
1
1
–
–
CD
RIGHT
REAR
SUB
WOOFER
OUT
(REC)
VCR
IN
(PLAY)
WARNING: SHOCK HAZARD - DO NOT OPEN
AVIS : RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR
CAUTION :
SPEAKER IMPEDANCE
8
16
DIGITAL OUT
MONITOR
OUT
DVD
AM
LOOP
FM 75
COAXIAL
AM
EXT
ANTENNA
FM 75
COAXIAL
FM 75
COAXIAL
123
или

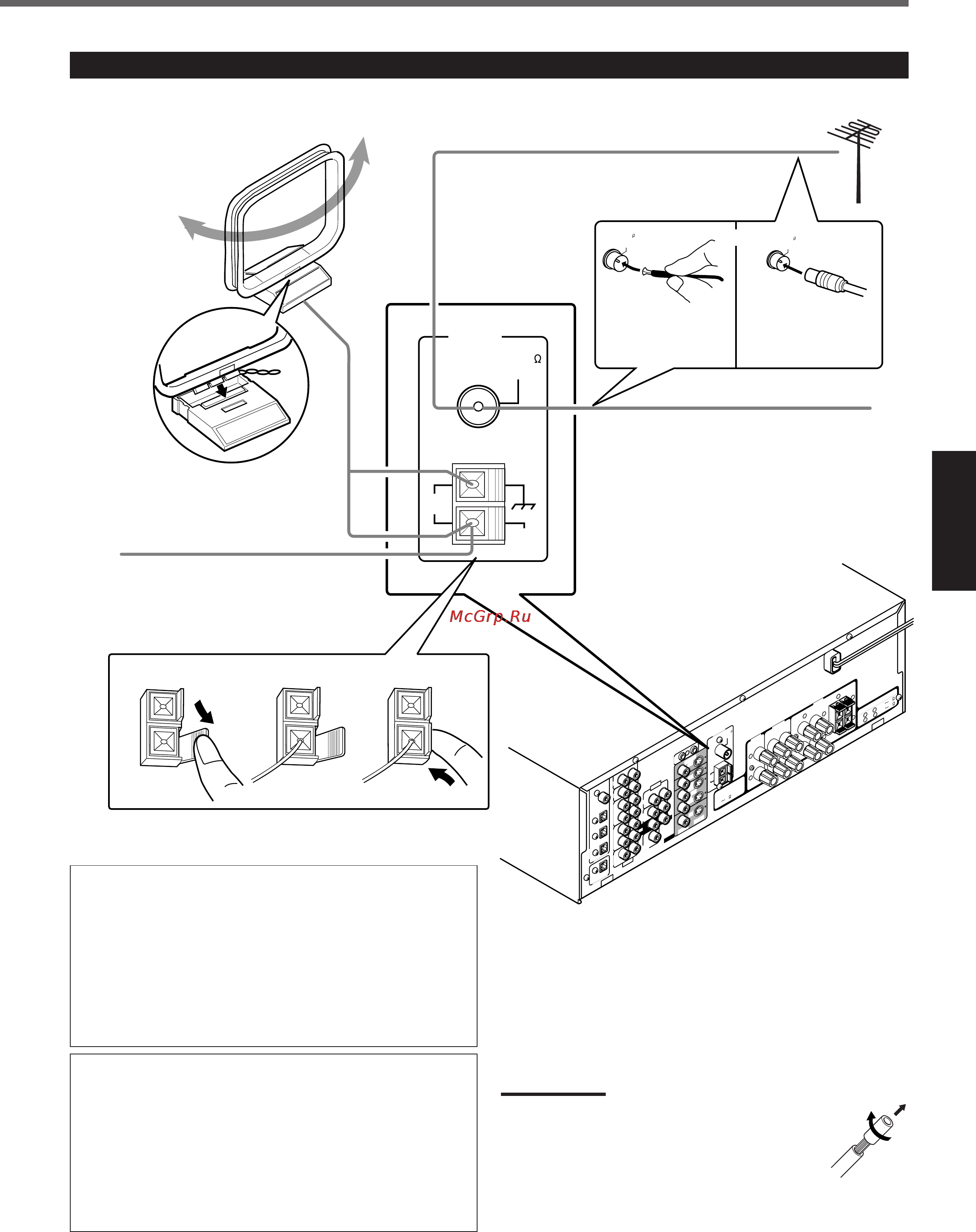

Подключение антенн FM и AM (MW/LW)
Полученная в
комплекте
антенна FM
Растяните полученную в комплекте
антенну FM горизонтально.
Антенна FM (входит в комплект)
Проденьте зубцы на рамке в
отверстия на основной части
для сборки рамочной антенны
AM (MW/LW).
Если качество приема АМ (MW/LW)
неудовлетворительно, подключите одножильный
провод с виниловым покрытием (не входит в
комплект) в качестве внешней антенны.
Рамочная антенна
AM (MW/LW) (входит
в комплект)
Внешняя антенна FM
стандартного типа
(IEC или DIN45325) (не
входит в комплект)
Подключение антенны AM (MW/LW)
Подключите полученную в комплекте рамочную антенну
АМ (MW/LW) к разъемам AM LOOP.
Поворачивайте рамку до тех пор, пока не добьетесь
оптимального качества приема.
• При низком качестве приема подключите одножильный
провод с виниловым покрытием (не входит в комплект) к
разъему АМ ЕХТ. (При этом не отсоединяйте рамочную
антенну АМ (MW/LW).)
Подключение антенны FM
Полученная в комплекте антенна FM может быть подключена
к разъему FM 75 Ω COAXIAL в качестве временной меры.
Растяните полученную в комплекте антенну FM горизонтально.
• Если качество приема неудовлетворительно, подключите
внешнюю антенну FM (IEC или DIN45325) (не входит в
комплект). Перед подключением коаксиального кабеля 75 Ω
(со стандартным разъемом), отсоедините полученную в
комплекте антенну FM.
Внешняя антенна FM (не входит в комплект)
Если качество приема FM неудовлетворительно,
подключите внешнюю антенну.
Примечания:
• Если провод рамочной антенны АМ (MW/LW)
покрыт изоляцией, удалите изоляцию, как
показано на рисунке справа.
• Убедитесь в том, что провод антенны не
соприкасается ни с какими другими разъемами,
соединительными кабелями и кабелем питания. Это может
ухудшить качество приема.
01-09.RX-7022RSL [RUS] 18.03.02, 12:574
