Supra SDT-101C [6/21] Подключение тюнера
![Supra SDT-101C [6/21] Подключение тюнера](/views2/1534819/page6/bg6.png)
6
1. USB разъем для подключения накопителей USB
2. + Кнопка увеличения громкости
3. – Кнопка уменьшения громкости
4. М Кнопка перехода в главное меню
5. < Кнопка переключения на следующий канал
6. > Кнопка переключения на предыдущий канал
7. ОК Кнопка подтверждения при работе с меню
8. Кнопка включения тюнера / перехода в режим
ожидания

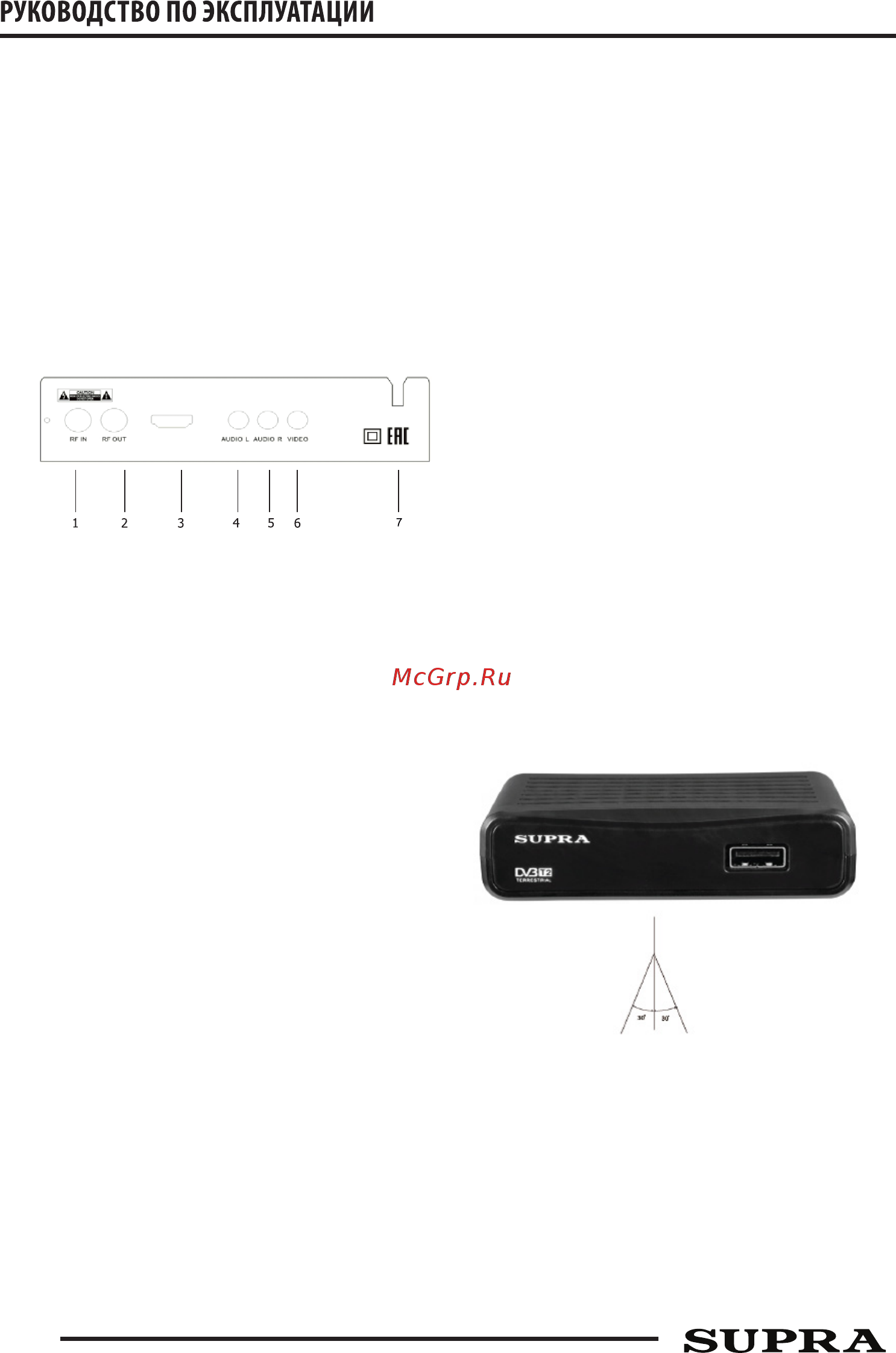

Задняя панель
1. RF IN - вход для подключения телевизионной
антенны
2. RF OUT - выход для подключения антенного
кабеля, по которому далее пойдет сигнал телеви-
зионной антенны, для подключения к телевизору
или другому проигрывателю
3. Цифровой аудиовидеовыход для подключения
к монитору
4. L – аудиовыход, левый канал
5. R – аудиовыход, правый канал
6. VIDEO – композитный видеовыход
7. AC IN - разъем для подключения кабеля питания
ПОДКЛЮЧЕНИЕ ТЮНЕРА
ВНИМАНИЕ:
Перед выполнением соединений отключите
оборудование от электросети.
Подключите антенный кабель от общедомовой
телевизионной антенны к разъему RF IN тюнера.
Другим антенным кабелем соедините разъем RF
OUT тюнера и антенное гнездо телевизора RF IN
телевизора.
В зависимости от возможностей телевизора вы
можете использовать HDMI подключение или
композитное подключение:
- подключите один конец HDMI-кабеля к разъему
HDMI тюнера, а другой - к разъему HDMI телеви-
зора;
- подключите один конец AV-кабеля к разъему AV
тюнера, а другой - к входу AV телевизора.
ПРИМЕЧАНИЕ:
При подключении кабеля к HDMI разъему не при-
кладывайте больших усилий, чтобы предотвратить
повреждение контакта.
Подключите адаптер питания к разъему DC 5V
тюнера. Вилку адаптера питания подключите к
электросети 100-240В, 50/60 Гц.
ПУЛЬТ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
Использование пульта ДУ
Направляйте пульт дистанционного управления
(далее пульт ДУ) на окно приема инфракрасных
сигналов на передней панели устройства. Макси-
мальное расстояние действия пульта ДУ составляет
7 метров от проигрывателя. Допустимый угол
наклона пульта ДУ – 30 градусов. Пульт ДУ может
работать некорректно, если на окно приема сигна-
лов падает прямой солнечный свет, в таком случае
измените освещение.
Содержание
- Руководство по экстлуатации 1
- Содержание 2
- Меры предосторожности и правила эксплуатации 4
- Комплектация 5
- Основные элементы управления тюнером и их назначение 5
- Подключение тюнера 6
- Пульт дистанционного управления 6
- Начало работы 8
- Основные операции 9
- Возможные неисправности и способы их устранения 17
- Безопасная утилизация 18
- Технические характеристики 18
- Информация о сертификации 19
