Ballu MFK-60AR [6/23] Устройство кондиционера

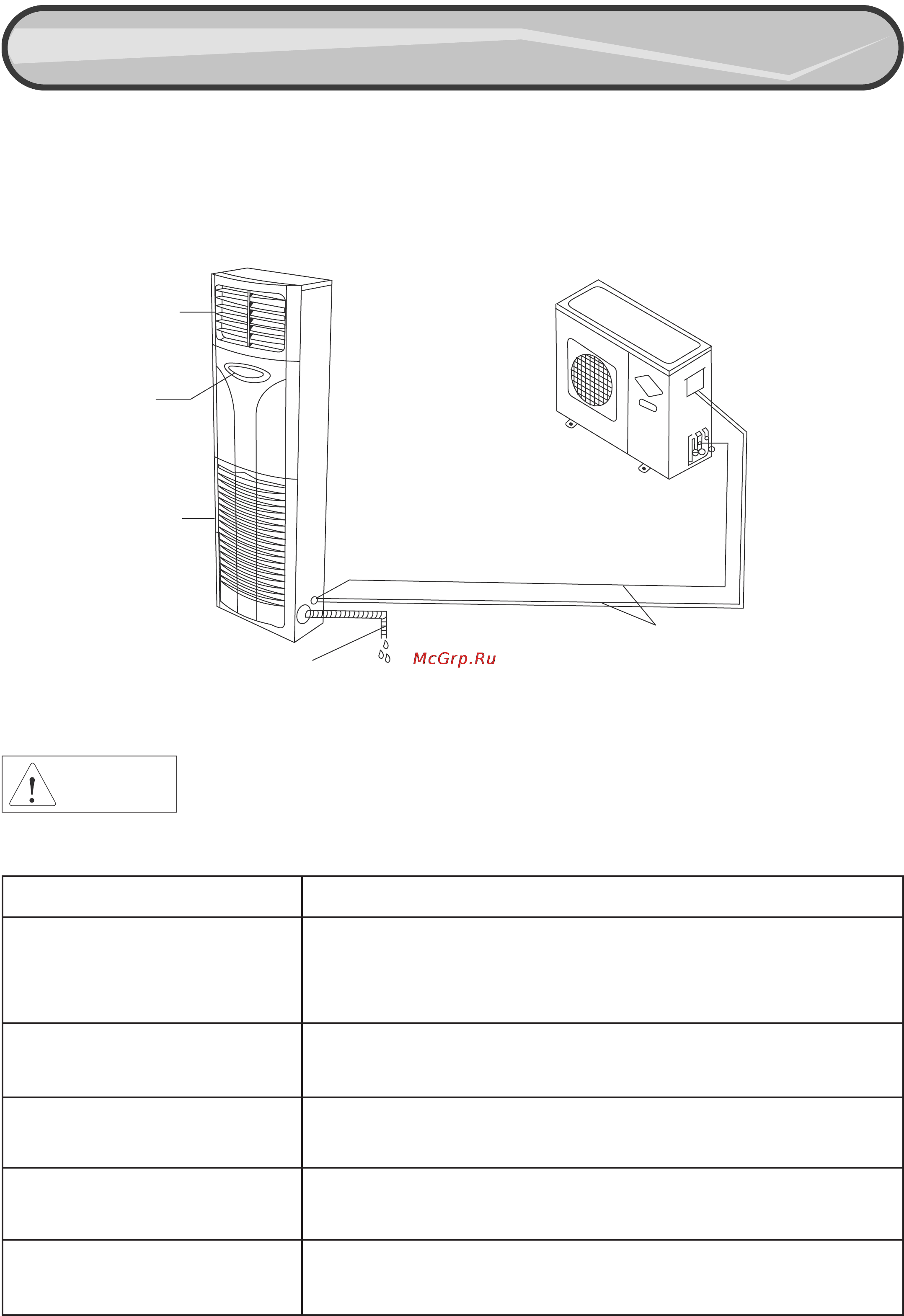

Кондиционер состоит из внутреннего и наружного блоков, соединенных трубопроводами.

Здесь приведено описание стандартной модели кондиционера. Ваш

кондиционер может незначительно отличаться от него внешним видом и

функциями.

Внутренний блок Наружный блок

Трубопроводы холодильного контура и

межблочный кабель

Шланг для отвода конденсата

Воздухозаборная

решетка

Панель

управления и

индикации

Воздуховыпускная

решетка

ВНИМАНИЕ!

УСТРОЙСТВО КОНДИЦИОНЕРА

Воздуховыпускная решетка Через эту решетку обработанный воздух подается в помещение.

Панель управления и

индикации (расположена на

лицевой панели внутреннего

блока)

Панель управления и индикации включает в себя индикаторы и

кнопки управления.

Воздухозаборная решетка Через эту решетку воздух из помещения поступает в воздушный

фильтр, очищающий воздух от пыли.

Шланг для отвода конденсата Через этот шланг отводится конденсат, образующийся во внут

реннем блоке при осушении воздуха помещения.

Трубопроводы холодильного

контура

Внутренний и наружный блоки кондиционера соединяются

медными трубами, по которым течет хладагент.

Наружный блок

(компрессорно

конденсаторный блок)

Наружный блок содержит теплообменник, компрессор, венти

лятор и другое электрооборудование.
