Режим измерения – проверка диодов ( )

ВАЖНО: выключить напряжение в проверяемой цепи.

Выбрать режим «Проверка диодов »

поворотом переключателя режимов и

кнопкой выбора режима.

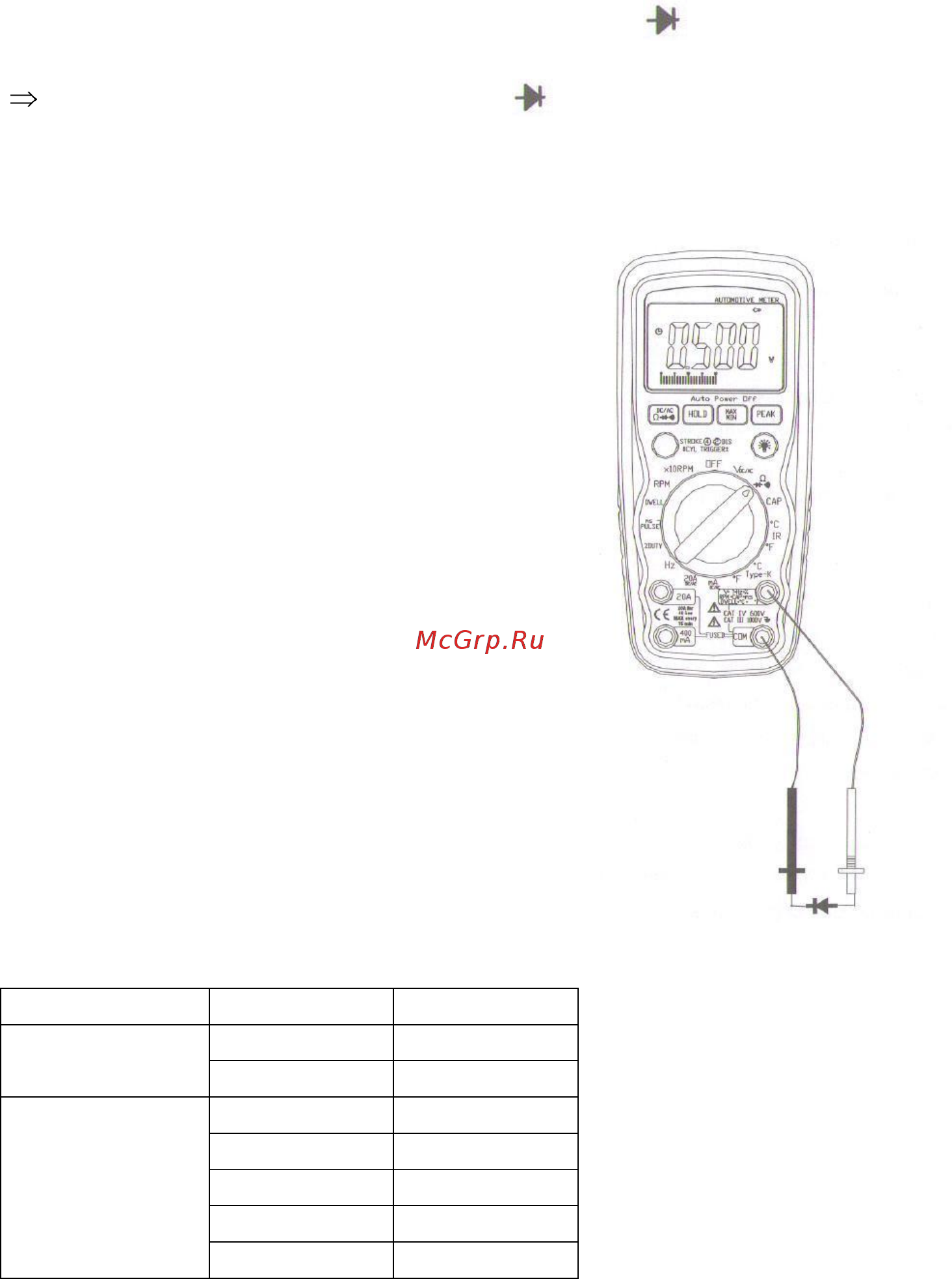

Вставить:

- Провод черного цвета в разъем СОМ

- Провод красного цвета в разъем V-Ω-RPM

Коснуться измерительным щупом черного

цвета отрицательного вывода диода.

Коснуться измерительным щупом красного

цвета положительного вывода диода.

Поменять местами измерительные щупы:

щуп черного цвета приложить к

положительному выводу диода, а щуп

красного цвета – к отрицательному выводу

диода.

Замечание.

Исправный диод имеет минимальное

значение напряжения в прямом направлении

и максимальное значение напряжения в

обратном направлении. Напряжение

неисправного диода одинаково в обоих

направлениях или составляет 1-3В.

Диод

от «-» к «+»

от «+» к «-»

Исправен

0,4 – 0,9В

Неисправен

1 – 3В

0,4 – 0,9В

0,000В

Черный

«-»

Красный

«+»
