CEM DT-5503 [4/5] Подключение тестовых проводов

Напряжение переменного тока (40 Гц ~ 4000 Гц)

Диапазон Разрешение Погрешность

Входное

сопротивление

Защита от

перегрузки

600 V 20 V ± 5 % 1,2 Ом 1000 Vrms

MEG OHMS

Диапазон ± 5 % ± 10 % Исходное напряжение

100Мом / 250V 0,2 МОм ~ 5 МОм 5 МОм ~ 100 МОм 250% + 10% ~ - 0%

200Мом / 500V 0,5 МОм ~ 10 МОм 10 МОм ~ 200 МОм 500% + 10% ~ - 0%

400Мом / 1000V 1 МОм ~ 20 МОм 20 МОм ~ 400 МОм 1000% + 10% ~ - 0%

Диапазон Тестируемый ток

Ток короткого

замыкания

100Мом / 250V 250 KОм

200Мом / 500V 500 KОм

400Мом / 1000V

1 mA

1 МОм

About 1,3 mA

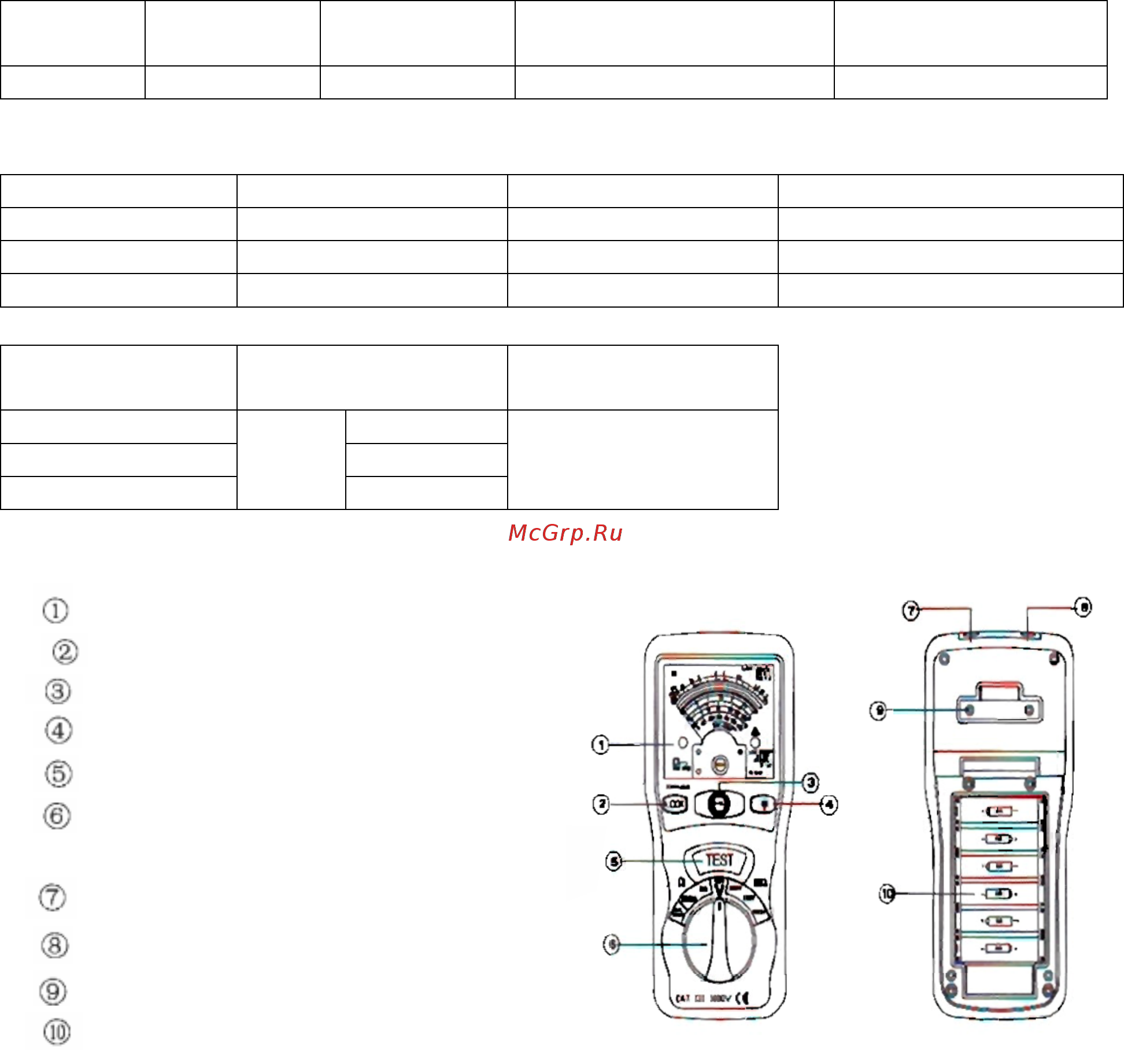

1. НАИМЕНОВАНИЕ КОМПОНЕНТОВ И КНОПОК УПРАВЛЕНИЯ

Панель индикатора

Кнопка блокировки

Кнопка обнуления

Кнопка подсветки

Кнопка тестирования

Поворотный переключатель

функций

Клемма VΩ

Входная клемма COM

Крючок

Крышка батарейного отсека

2. Подключение тестовых проводов.

Как в диапазоне сопротивления МОм, так и при сопротивлении 3 0ма /500

Ом и в диапазоне напряжения переменного тока: соедините красный

тестовый провод с клеммой VΩ, а чёрный провод с клеммой СОМ.

3. ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ

а) Измерения при 200 Мом / 500 В. Это значение напряжения используется

при большинстве испытаний сопротивления изоляции с обычным

требованием установки. Для измерения сопротивления изоляции нажмите на

кнопку тестирования для включения измерителя. Положение стрелки будет
