- 21 - ПАТОН ВДИ-серия P DC MMA/TIG/MIG/MAG
стабильность процесса. Как и в других видах сварки, этот процесс в
некоторой степени заменяет движения руки сварщика, особенно это важно в
труднодоступных местах. От правильности настройки кроме формы зависит и
качество формирования шва, что уменьшает вероятность появления пор и
уменьшает зернистость структуры, а это увеличивает крепость шва.
Для реализации этой функции в аппарате нужно задать три параметра:
силу пульсации [Po.P], частоту пульсации [Fr.P] и коэффициент заполнения
(или «скважность») [dut]. По умолчанию сила пульсации [Po.P] как ключевой
параметр находится в положении “OFF”, то есть функция выключена, а
частота пульсации [Fr.P] и «скважность» [dut] на самых распространенных
значениях 20Гц и 50% соответственно. Чтобы включить функцию достаточно
установить силу пульсации [Po.P] больше нуля, этот параметр задается в
процентном выражении от текущего основного установленного сварочного
напряжения.
Пример: сварка проволокой 0,8мм, установленная скорость подачи
проволоки 5,5 м/мин, установленное основное значение сварочного напряжения
составляет 18V, а сила пульсации [Po.P] = 20%, при этом частота пульсации [Fr.P]
= 20Гц и «скважность» [dut] = 50% по умолчанию.
Результат: напряжение источника будет пульсировать от 14,4V до 21,6V с
частотой 20Гц, импульсы будут иметь равную форму по амплитуде, так и по
времени.

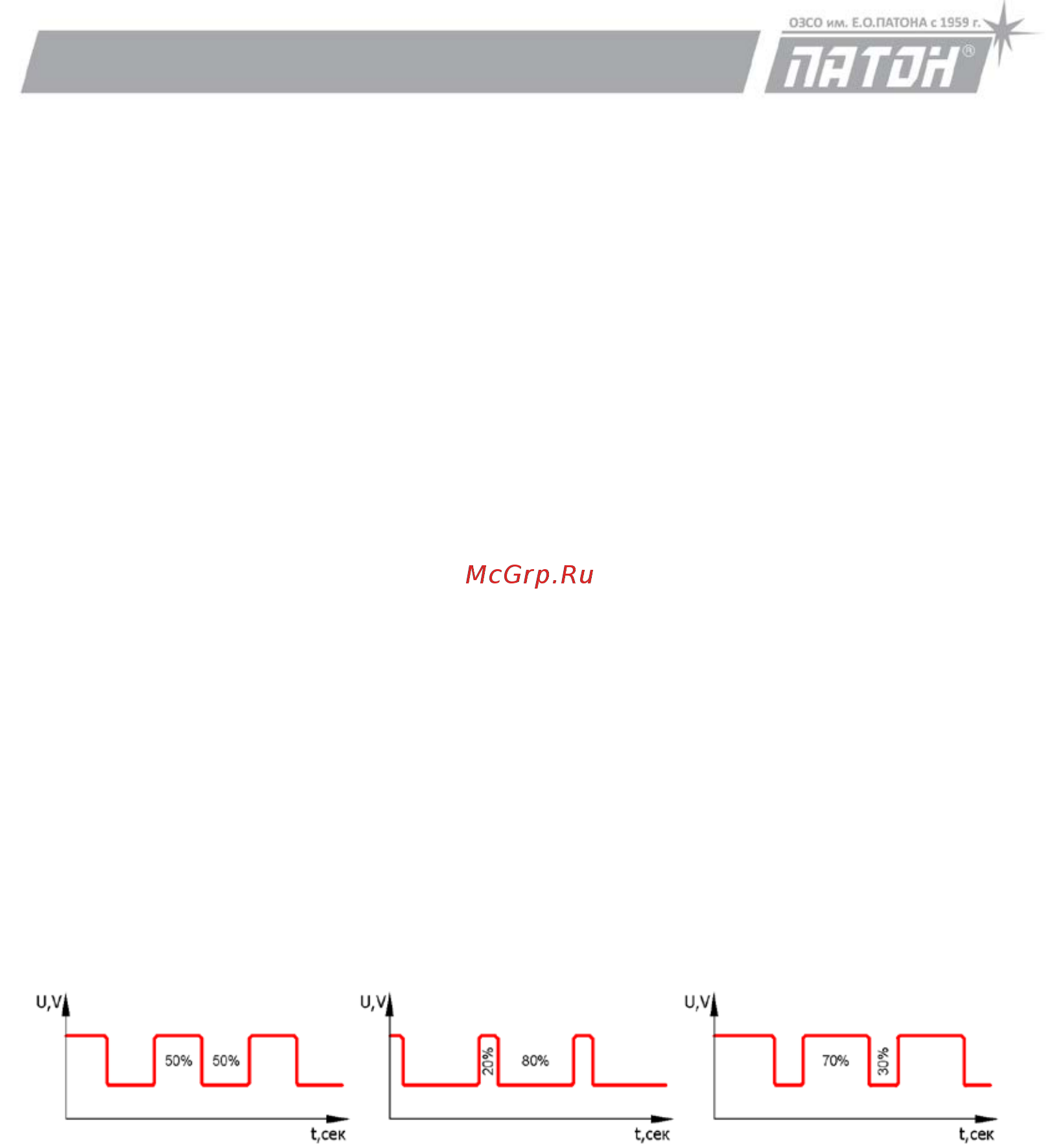

Параметр "скважность" по умолчанию установлен на 50%, изменение
этого значения вносит асимметрию между временем импульса напряжения и
временем "паузы" напряжения:
по умолчанию
"скважность" [dut] = 50% "скважность" [dut] = 20% "скважность" [dut] = 70%
Аппарат при этом высчитает так, что средний уровень напряжения во
время сварочного процесса будет на уровне установленного основного
значения сварочного напряжения 18V (как и было заданно), соответственно и
тепловложение в сварочный шов будет на уровне тех же 18V, но стабильность
сварочного процесса, перемешивание сварочной ванны и провар изменяться.
Это очень важное условие для точной оценки пользователем количества
изменения тепловложения в сварочную ванную, например: сравнивая с
другим основным напряжением без импульсного режима.
