- 9 - ПАТОН ПСИ-серия S DC MMA/TIG/MIG/MAG
3. СВАРКА РУЧНАЯ ДУГОВАЯ ШТУЧНЫМ ЭЛЕКТРОДОМ
(РДС «MMA»)

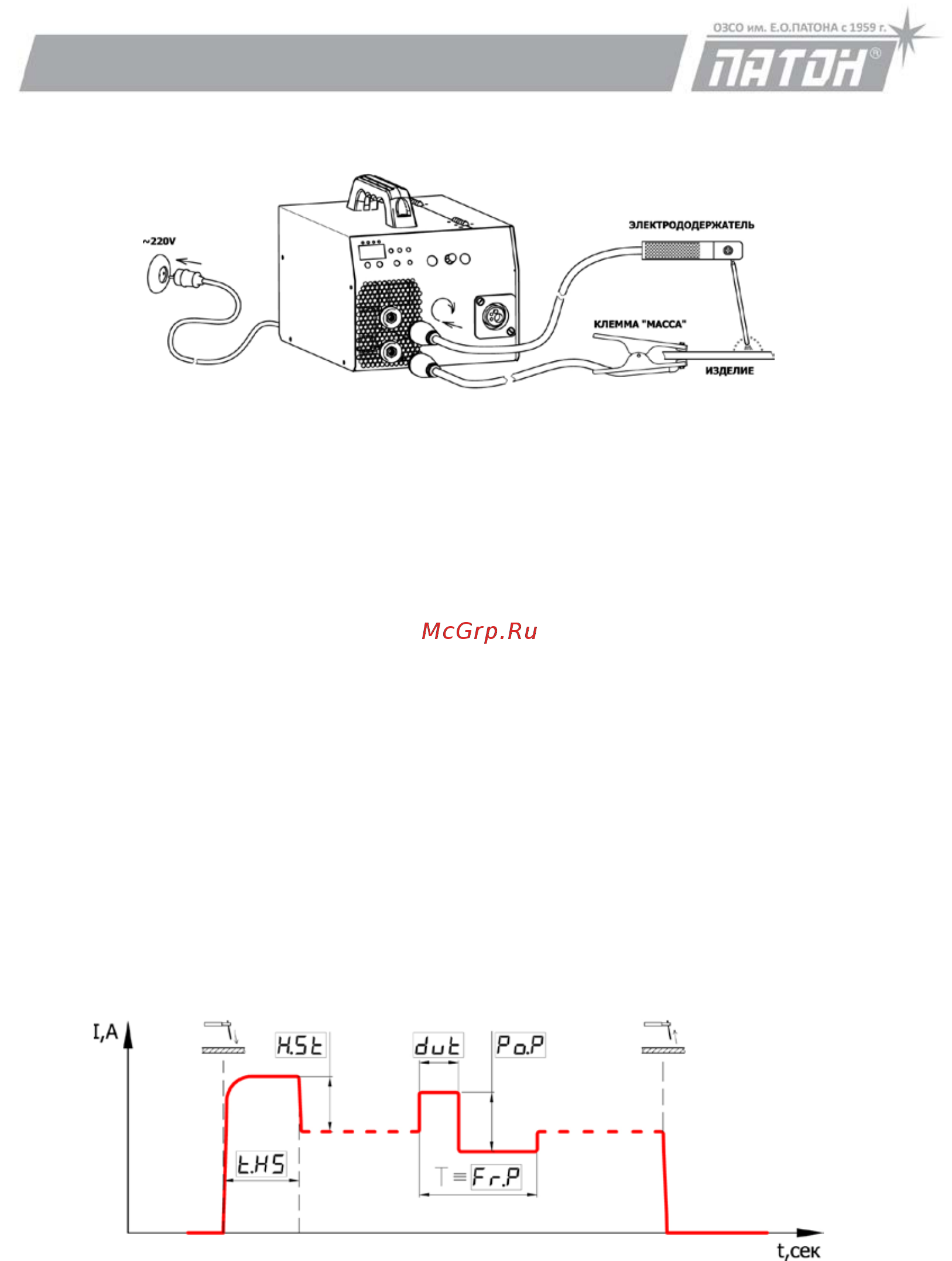

Порядок подготовки аппарата к работе:
- вставить кабель электрода в гнездо источника А «+»;
- вставить кабель «масса» в гнездо источника B «–»;
- присоединить кабель «масса» к изделию;
- подключить сетевой кабель к сети питания;
- сетевой выключатель 14 на задней панели перевести в положение «ВКЛ»;
- с помощью кнопки 6 установите режим сварки РДС «MMA», режимы
переключаются по кругу;
- с помощью кнопок 1 установите текущий основной параметр – это ток
сварки;
- при необходимости можно регулировать дополнительные функции
сварочного процесса, порядок изменения смотрите в п.6.1
Внимание! В режиме сварки РДС “MMA” после того как сетевой выключатель
переключен в положение «I», штучный электрод находится под напряжением.
Не прикасайтесь электродом к токопроводящим или заземлённым
предметам, таким как, например, корпус сварочного аппарата и т.д., так как
аппарат воспримет эту ситуацию как сигнал к старту сварочного процесса.
3.1 ЦИКЛ СВАРОЧНОГО ПРОЦЕССА - MMA
Порядок изменения значения любой функции смотрите в п.6.1
