Патон ПСИ-250 PRO (15-2) DC MIG/MAG/MMA/TIG Инструкция по эксплуатации онлайн [15/47] 439953
![Патон ПСИ-250 PRO (15-2) DC MIG/MAG/MMA/TIG Инструкция по эксплуатации онлайн [15/47] 439953](/views2/1536233/page15/bgf.png)
- 13 - ПАТОН ПСИ-серия PRO DC MMA/TIG/MIG/MAG
-уменьшает вероятность залипания электрода, но это не функция
«Антиприлипания», о которой мы поговорим в следующем пункте;
-ручная настройка: позволяет установить уровень функции на минимальное
значение, что незначительно, но снижает потребление энергии, а также
концентрацию тепловложения при сварке тонких металлов, это понижает
вероятность прожига, однако и снижает стабильность горения на короткой
дуге (аппарат становится подобен трансформаторному источнику). Также
можно и увеличить функцию до максимального значения для ещё большей
стабильности горения на короткой дуге, но это требует лучшей питающей
сети и увеличивается вероятность прожига изделия.
Чем достигается:
При снижении напряжения на дуге ниже минимально допустимого для
стабильного горения дуги, сварочный ток возрастает на установленный по
умолчанию уровень +40%.

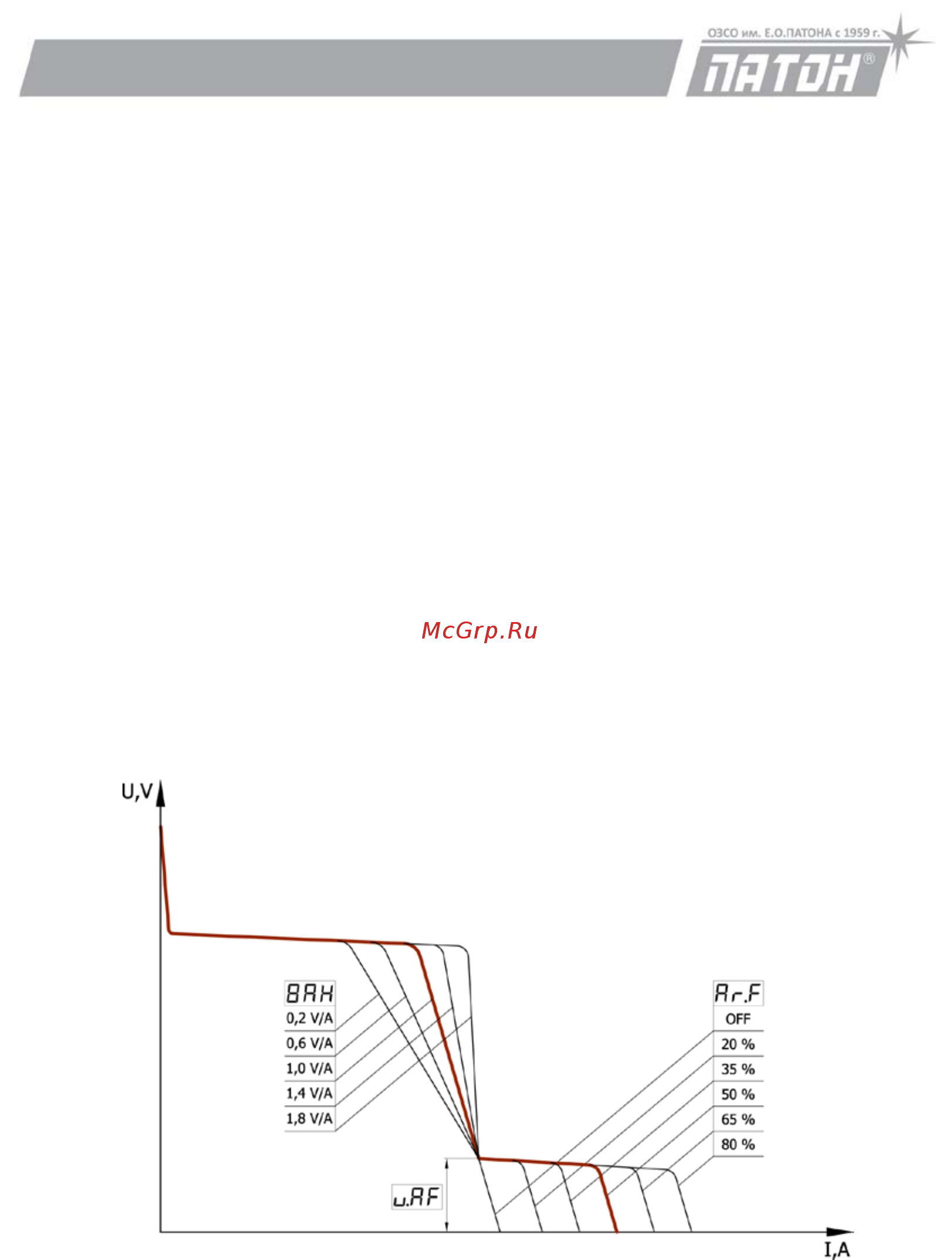

В дополнительных настройках можно изменять как силу «Форсажа дуги»
[Ar.F], так и уровень срабатывания этой функции [u.AF]. Без надобности не
завышайте силу и уровень срабатывания «Форсажа дуги», потому что это на
больших предельных значениях, особенно при сварке тонкими электродами
менее Ф3,2мм, влияет на срабатывание функции «Антиприлипания» которую
будем рассматривать в следующем пункте.
Порядок изменения значения любой функции в текущем режиме сварки
смотрите в п.6.1
