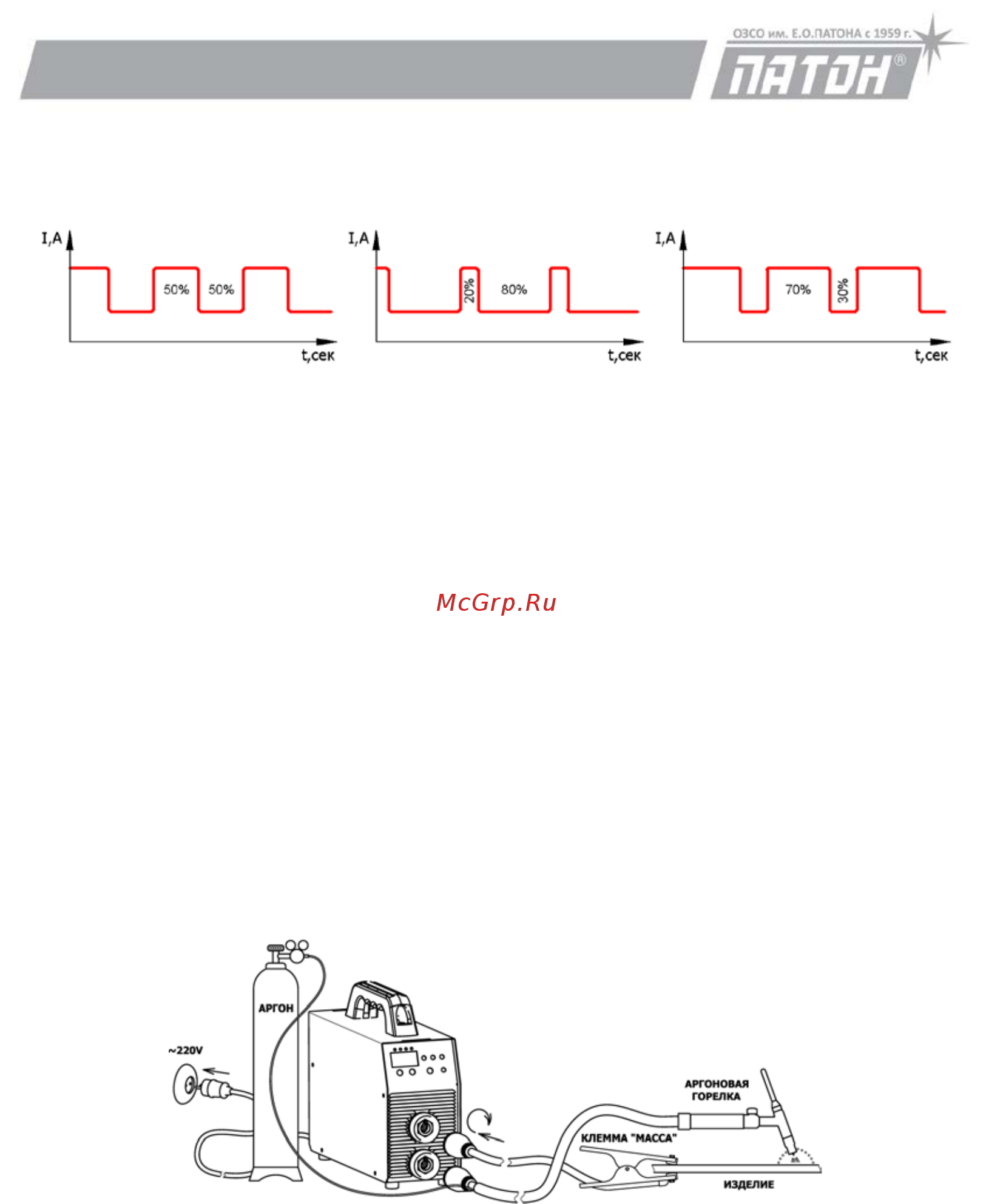

ПАТОН ПСИ-серия PRO DC MMA/TIG/MIG/MAG - 16 -
этого параметра от 50%, вносится асимметрия между временем импульса
тока и временем "паузы" тока:
по умолчанию
"скважность" [dut] = 50%
"скважность" [dut] = 20%
"скважность" [dut] = 70%
Аппарат при этом высчитает так, что при сохранении заданной разницы
импульсов, будет поддерживаться средний уровень тока сварки на уровне
установленного основного значения сварочного тока 60А (как было заданно),
соответственно и тепловложение в сварочный шов будет на уровне тех же
60А, но стабильность сварочного процесса и перемешивание сварочной
ванны измениться. Это очень важное условие для точной оценки
пользователем количества изменения тепловложения в сварочную ванную,
например, сравнивая с другим основным током без импульсного режима.
Данные параметры устанавливаются в различных ситуациях по-разному,
согласно требованиям сварщика. Порядок изменения значения любой
функции в текущем режиме сварки смотрите в п.6.1
4. СВАРКА В АРГОНЕ (АРГ «TIG»)
Внимание! В качестве защитного газа применяется чаще всего чистый аргон
"Ar", иногда гелий "He", а также их смесь в различных пропорциях.
НЕ ДОПУСКАЙТЕ использование горючих газов! Использование других
газов только по согласованию с производителем оборудования.
В этом режиме сварки блок подачи проволоки не понадобится!
Порядок подготовки источника к работе:
- вставить кабель горелки в гнездо источника B «–»;
- вставить кабель «масса» в гнездо источника A «+»;
- присоединить кабель «масса» к изделию;
