- 17 - ПАТОН ПСИ-серия PRO DC MMA/TIG/MIG/MAG
- установить редуктор на газовый баллон;
- подключить газовый шланг горелки к редуктору газового баллона;
- открыть кран газового баллона, проверить герметичность;
- подключить сетевой кабель к сети питания;
- сетевой выключатель 17 на задней панели перевести в положение «ВКЛ»;
- с помощью кнопки 4 установите режим сварки АРГ «TIG», режимы
переключаются по кругу;
- с помощью кнопок 2 установите текущий основной параметр – это ток
сварки;
- при необходимости можно регулировать дополнительные функции
сварочного процесса, порядок изменения смотрите в п.6.1
Внимание! Горелка аргоновая должна быть вентильного типа, с байонетным
разъемом Ф13мм. Максимальный ток горелки выбирайте по своим рабочим
требованиям.
Внимание! Частой ошибкой является заточка электрода в "иглу", дуга при
этом имеет возможность "вилять" из стороны в сторону. Правильной заточкой
является слегка притупленный носик и чем меньше "пяточёк",
выдерживающий установленный ток, тем лучше. Помните, что при больших
токах сварки очень сильно заостренный электрод легко оплавляется, из-за
малой теплоотдачи. Также «риски» от заточки должны располагаться вдоль
оси электрода.

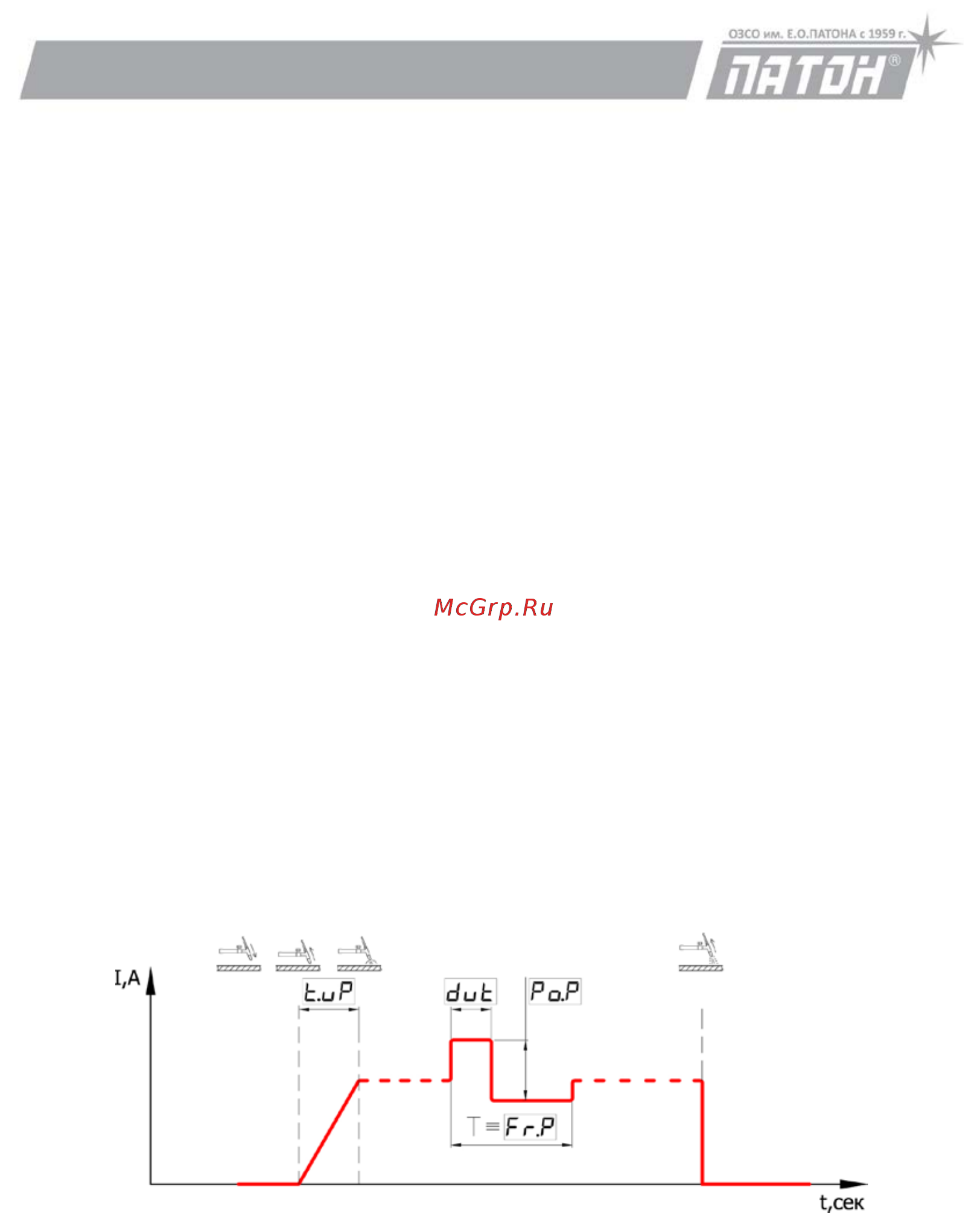

4.1.1 ЦИКЛ СВАРОЧНОГО ПРОЦЕССА - TIG-LIFT
Порядок изменения значения любой функции смотрите в п.6.1
Содержание
- Содержание 5
- Патон пси серия pro dc mma tig mig ma 6
- Подсоединение к силовой сети силовому щиту при 25ºс внимание учитывайте провода проведённые в стенах и другие удлинители 6
- Общие положения 7
- Патон пси серия pro dc mma tig mig mag 7
- 11 м до 250а 35 мм2 кг 1х35 8
- 7 м не более 160а 16 мм2 кг 1х16 8
- 9 м не более 200а 25 мм2 кг 1х25 8
- В одну сторону 8
- В серии professional корпус аппаратов не допускает попадание внутрь изделия тел диаметром более 2 5 мм а также обеспечивает защиту от дождя когда вода льющаяся вертикально или под углом 60º к вертикали не нарушает работу аппарата 8
- Внимание сетевая кнопка на задней панели аппарата не является силовой поэтому при выключении аппарата не обесточивает полностью всю внутреннюю электронику по этой причине по технике безопасности после завершения сварочных работ отключайте вилку и 8
- Внимание сетевая кнопка на задней панели аппарата не является силовой поэтому при выключении аппарата не обесточивает полностью всю внутреннюю электронику по этой причине по технике безопасности после завершения сварочных работ отключайте вилку из сети 8
- Длина кабеля длина кабеля 8
- Максимальный 8
- Патон пси серия pro dc mma tig mig ma 8
- Площадь сечения марка кабеля 8
- Рекомендуемая длина силовых сварочных кабелей при сварке 8
- Ток 8
- Ввод в эксплуатацию 11
- Использование согласно назначения 11
- Требования к размещению 11
- Подключение сетевого штекера 12
- Сварка ручная дуговая штучным электродом рдс mma 13
- Цикл сварочного процесса mma 13
- Функция горячий старт hot start 14
- Функция антиприлипания anti stick 16
- Функция регулирования наклона вольтамперной характеристики 16
- Функция сварка на короткой дуге 16
- Для реализации этой функции в аппарате нужно задать три параметра силу пульсации po p частоту пульсации fr p и коэффициент заполнения или скважность dut по умолчанию сила пульсации po p как ключевой параметр находится в положении off 17
- Пример сварка электродом ф3мм установленное основное значение сварочного тока составляет 60а а сила пульсации po p 40 при этом частота пульсации fr p 5 0гц и скважность dut 50 по умолчанию 17
- Функция блока снижения напряжения холостого хода 17
- Функция сварка импульсным током 17
- Эта функция предназначена для облегчения контроля сварочного процесса в пространственных положениях отличных от нижнего а также при сварке цветных металлов воздействие происходит непосредственно на перемешивание расплавленного металла шва и на перен 17
- Внимание в качестве защитного газа применяется чаще всего чистый аргон ar иногда гелий he а также их смесь в различных пропорциях 18
- Данные параметры устанавливаются в различных ситуациях по разному согласно требованиям сварщика порядок изменения значения любой функции в текущем режиме сварки смотрите в п 18
- Сварка в аргоне арг tig 18
- Tig lift 20
- Функция поджига дуги tig lift 20
- Tig 2t 22
- Функция кнопки на горелке tig 2t 22
- Цикл сварочного процесса tig 4t 22
- Tig 4t 23
- Функция кнопки на горелке tig 4t 23
- Функция плавного спадания сварочного тока 24
- Функция предварительного тока дежурная дуга 24
- Параметр скважность по умолчанию установлен на 50 при изменении этого значения вносит асимметрию между временем импульса тока и временем паузы тока 25
- Установлено 0 5 сек порядок изменения значения любой функции в текущем режиме сварки смотрите в п 4 функция тока заварки кратера эта функция необходима для указания уровня до которого спадает ток по окончании процесса сварки необходим для проведения заварки кратера в случае режима кнопки tig 4t при втором удержании кнопки на горелке по умолчанию ток заварки кратера установлен на уровень 20а порядок изменения значения любой функции в текущем режиме сварки смотрите в п 4 функция сварка импульсным током 25
- Функция сварка импульсным током 25
- Функция тока заварки кратера 25
- Полуавтоматическая сварка па mig mag 26
- Вставить кабель масса в гнездо источника в 27
- Завести свободный конец проволоки через входной канал 13 в сварочную горелку 27
- Опустить и зажать сварочную проволоку между роликами усилие прижатия роликов написано на пластиковой ручке если нет опыта то изначально установить на среднее положение это примерно 3 27
- Открыть кран газового баллона проверить герметичность 27
- Подключить газовый шланг к редуктору газового баллона и штуцеру 16 на задней панели блока подачи проволоки 27
- Подключить кабель управления от блока подачи проволоки к разъёму 15 на задней панели источника 27
- Подключить сетевой кабель источника к сети питания 27
- Поднять вверх коромысло прижимного ролика 27
- Присоединить и прикрутить до упора сварочную полуавтоматическую горелку к гнезду 11 на блоке подачи проволоки 27
- Присоединить кабель масса к изделию 27
- С помощью кнопки 7 протянуть проволоку через весь канал и отрегулируйте окончательное усилие прижатия роликов согласно рекомендаций по проведению полуавтоматической сварки при этом обратите особое внимание на усилие зажатия тормоза катушки катушка 27
- С помощью кнопок 2 установите необходимое напряжение сварки 27
- С помощью кнопок 8 установите необходимую скорость подачи проволоки 27
- Сетевой выключатель 17 на задней панели источника перевести в положение вкл 27
- Установить источник на основание механизма подачи проволоки для лучшей жесткости обхватите и затяните ремнем источник и основание через отверстия в виде щелей по бокам источника ремень поставляется в комплекте 27
- Установить катушку с проволокой необходимого диаметра 27
- Установить редуктор на газовый баллон с защитным газом со2 или ar co2 27
- Штекер силового тока 12 блока подачи проволоки присоединить к гнезду источника а 27
- Не забывайте о подаче защитного газа для проверки его наличия в канале горелки предусмотрена кнопка 9 в момент нажатия которой проволока не подается если вы новичок и нет опыта в установке оптимального давления для сварки конкретного изделия то на 28
- Цикл сварочного процесса mig mag 2t 29
- Цикл сварочного процесса mig mag 4t 30
- Для реализации этой функции на источнике нужно задать три параметра силу пульсации po p частоту пульсации fr p и коэффициент заполнения или скважность dut по умолчанию сила пульсации po p как ключевой параметр находится в положении off 32
- Функция сварка импульсным напряжением 32
- Функция спадания напряжения в конце сварки 32
- Эта функция предназначена для облегчения контроля сварочного процесса в пространственных положениях отличных от нижнего а также при сварке цветных металлов воздействие происходит непосредственно на перемешивание расплавленного металла шва поэтому в 32
- Если стоит задача именно уменьшить тепловложение в шов с помощью импульсного режима например при сварке тонких металлов то достаточно уменьшать стандартным способом основное напряжение источника при этом амплитуда импульсов и пауз установленные 33
- Параметр скважность по умолчанию установлен на 50 при изменении этого значения вносит асимметрию между временем импульса напряжения и временем паузы напряжения 33
- Пример сварка проволокой 0 8мм установленная скорость подачи проволоки 5 5 м мин установленное основное значение сварочного напряжения составляет 18v а сила пульсации po p 20 при этом частота пульсации fr p 20гц и скважность dut 50 33
- Результат напряжение источника будет пульсировать от 14 4v до 21 6v с частотой 20гц импульсы будут иметь равную форму по амплитуде так и по времени 33
- А на цифровом индикаторе с правой стороны в режиме па mig mag выводится значение скорости подачи проволоки в м мин 34
- В режиме арг tig сварочный ток 34
- В режиме па mig mag сварочное напряжение 34
- В режиме рдс mma сварочный ток 34
- Выбор и настройка функций аппарата 34
- Данные параметры устанавливаются в различных ситуациях по разному согласно требованиям сварщика порядок изменения значения любой функции в текущем режиме сварки смотрите в п 34
- Если в аппарате установлена система защиты от несанкционированного доступа к меню функций то при нажатии на кнопку 3 на источнике на индикаторе слева не происходит никаких изменений то есть эта кнопка заблокирована чтобы разблокировать необходимо у 34
- Если не нажимать кнопки на передней панели аппарат выводит на цифровой индикатор с левой стороны значение основного параметра текущего режима сварки 34
- Кнопка 3 на передней панели аппарата отвечает за выбор функции источника в текущем режиме сварки а кнопка 10 за выбор функции блока подачи в режиме mig mag это будем рассматривать в п 34
- Кнопка 4 на передней панели аппарата отвечает за выбор режима сварки это будем рассматривать в п 34
- Кнопки 2 на передней панели источника отвечают за изменение текущего значения на цифровом индикаторе с левой стороны 34
- Кнопки 8 на передней панели блока подачи отвечают за изменение текущего значения на цифровом индикаторе с правой стороны 34
- Переключение на необходимую функцию 34
- Аналогично при нажатии кнопки 10 на цифровой индикатор справа выводится графическое название текущей функции блока подачи проволоки с помощью кнопок 8 можно изменить в меньшую или большую сторону 35
- Внимание если удерживать кнопку 3 больше 10 сек то на табло появится обратный отсчет 333 222 111 нужно отпустить кнопку до истечения это времени чтобы не сбросить все настройки данного режима к стандартным заводским эту задачу будем рассматриват 35
- Для выбора необходимого режима сварки нажмите кнопку 4 режимы переключаются по кругу это видно на дисплее 4 на передней панели 35
- Если меню заблокировано как и в случае с меню функций на источнике достаточно удержать эту кнопку более 3 5 сек 35
- Могут происходить ситуации когда настройки в аппарате несколько запутали пользователя для того что бы сбросить значения настроек к стандартным заводским необходимо применять ту же кнопку 3 которая используется для входа в меню функций если установл 35
- Переключение на необходимый режим сварки 35
- После успешного разблокирования для сброса настроек достаточно удерживать непрерывно кнопку 3 больше 10 сек на табло начнется обратный отсчет 333 222 111 и при достижении 000 все настройки текущего режима сварки будут обновлены на заводские для с 35
- Сброс настроек всех функций текущего режима сварки 35
- 1 основной отображаемый параметр ток 90а по умолчанию 36
- 2 основной отображаемый параметр ток 100а по умолчанию 36
- A 0 1 1 0сек шаг изменения 0 1сек 36
- A 0 2 1 8v a шаг изменения 0 4v a 36
- A 0 2 500 гц динамический шаг изменения 0 1 гц 1 гц 36
- A 0off 100 шаг изменения 1 36
- A 0off 80 шаг изменения 1 36
- A 20 80 шаг изменения 1 36
- A 9 18v шаг изменения 1v 36
- Ar f сила форсажа дуги 40 по умолчанию 36
- Bah наклон вольтамперной характеристики 1 4v a по умолчанию 36
- Bsn блок снижения напряжения off по умолчанию 36
- But режим кнопки на горелке 2t по умолчанию 36
- Dut коэф заполнения скважность это процент большего импульса тока к периоду следования этих импульсов 50 по умолчанию 36
- Fr p частота пульсаций тока 5 0 гц по умолчанию 36
- H st сила горячего старта 40 по умолчанию 36
- Po p сила пульсаций тока off по умолчанию 36
- Sh a сварка на короткой дуге off по умолчанию 36
- T hs время горячего старта 0 3 сек по умолчанию 36
- U af уровень срабатывания форсажа дуги 12v по умолчанию 36
- А 10 200а шаг изменения 1а для пси 200p 36
- А lft контактный режим поджига tig lift 36
- Б 12 250а шаг изменения 1а для пси 250p 36
- Б 2t бесконтактный режим поджига режим кнопки tig 2t 36
- В 4t бесконтактный режим поджига режим кнопки tig 4t 36
- Общий список и последовательность функций 36
- Режим сварки tig 36
- Режим сварки рдс mma 36
- 1 основной отобр параметр скорость подачи 7 0 м мин по умолчанию 37
- 3 основной отобр параметр напряжение 19 0v по умолчанию 37
- A 0 1 15 0 сек шаг изменения 0 1сек 37
- A 0 1 5 0 сек шаг изменения 0 1сек 37
- A 0 2 500 гц динамический шаг изменения 0 1 гц 1 гц 37
- A 0off 80 шаг изменения 1 37
- A 12 0 28 0v шаг изменения 0 1v 37
- A 2 0 16 0 м мин шаг изменения 0 1 м мин 37
- A 20 80 шаг изменения 1 37
- A 5 500гц шаг изменения 1гц 37
- Dut коэф заполнения скважность это процент большего импульса напряжения к периоду следования 50 по умолчанию 37
- Dut коэф заполнения скважность это процент большего импульса тока к периоду следования 50 по умолчанию 37
- Fr p частота пульсаций напряжения 20гц по умолчанию 37
- Fr p частота пульсаций тока 10 0 гц по умолчанию 37
- Po a ток заварки кратера 20а по умолчанию 37
- Po p сила пульсаций напряжения off по умолчанию 37
- Po p сила пульсаций тока off по умолчанию 37
- Pr a предварительный ток дежурная дуга 20а по умолчанию 37
- T dn время спадания напряжения 0 1сек по умолчанию 37
- T dn время спадания тока 0 5 сек по умолчанию 37
- T up время нарастания тока 1 0 сек по умолчанию 37
- А 10 50а шаг изменения 1а для пси 200p 37
- Б 12 50а шаг изменения 1а для пси 250p 37
- На левом индикаторе источника 37
- На правом индикаторе механизма подачи проволоки 37
- Режим сварки mig mag 37
- A 0 1 5 0 сек шаг изменения 0 1 сек 38
- Для того чтобы сохранить аппарат работоспособным на многие годы необходимо соблюдать несколько правил 38
- Режим работы от генератора 38
- Уход и техническое обслуживание 38
- Правила хранения 39
- Технические данные 39
- Транспортирование 39
- Гарантийные обязательства 40
- Комплект поставки 40
- Общие положения 40
- Правила техники безопасности 40
- Личное защитное оснащение 41
- Обязанности пользователя 41
- Опасность вредных газов и испарений 41
- Опасность вылета искр 41
- Опасность сетевого и сварочного тока 41
- Блуждающие сварочные токи 42
- Меры предосторожности в обычных условиях 42
- Неформальные меры предосторожности 42
- Дата продажи _____ _________________20____ г 44
- Свидетельство о приёмке 44
