Подключение Аппаратуры Для Записи

Внимательно проверьте правильность подключения левого (L) и правого (R) каналов, а также

правильность подключения входных и выходных разъемов устройства и подключаемой

аппаратуры.

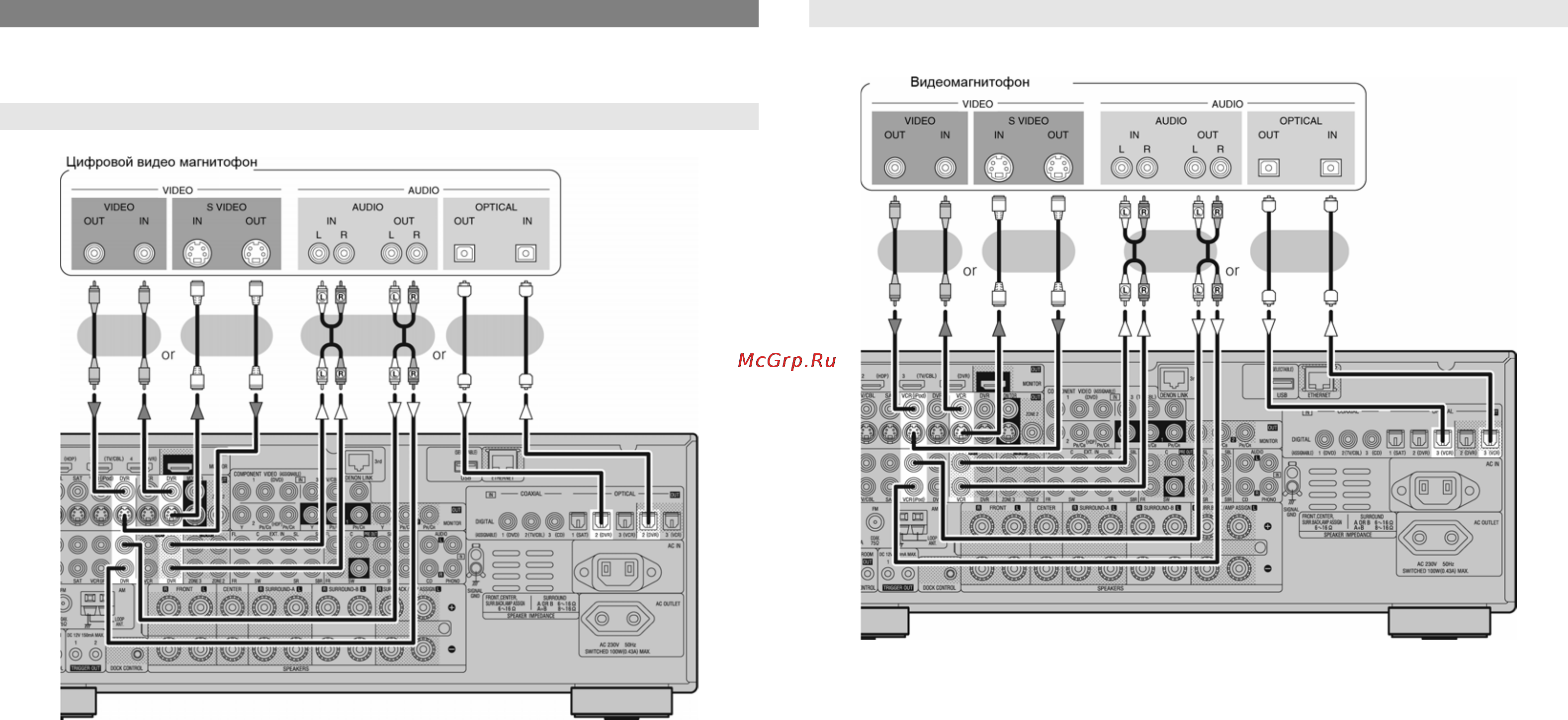

Цифровой Видео Магнитофон

Подключите необходимые кабели.

ЗАМЕЧАНИЯ:

• Выполните аналоговые подключения, если Вы хотите выполнить запись аналоговых аудио

сигналов.

• При выполнении записи через устройство AVR-3808, кабель устройства воспроизведения

должен быть того же типа, что и кабель, используемый для подключения к разъему

DVR OUT устройства AVR-3808.

Пример: TV IN → кабель S-Video : DVR OUT → кабель S-Video

TV IN → кабель Video : DVR OUT → кабель Video

• При использовании компонентного видео кабеля для выполнения видео соединения,

установите в меню ГИП «Source Select» - «DVR» - параметр «Assign» в значение

«Component» (см. стр. 39).

ЗАМЕЧАНИЕ:

Нельзя подключать выход аппаратуры, подключенной к выходному разъему OPTICAL2

устройства AVR-3808 к любому другому входному разъему, отличающемуся от OPTICAL2.

Видео Магнитофон

Подключите необходимые кабели.

ЗАМЕЧАНИЯ:

• При выполнении записи через устройство AVR-3808, кабель устройства воспроизведения

должен быть того же типа, что и кабель, используемый для подключения к разъему

VCR OUT устройства AVR-3808.

Пример: TV IN → кабель S-Video : VCR OUT → кабель S-Video

TV IN → кабель Video : VCR OUT → кабель Video

• При использовании компонентного видео кабеля для выполнения видео соединения,

установите в меню ГИП «Source Select» - «VCR» - параметр «Assign» в

значение

«Component» (см. стр. 39).

ЗАМЕЧАНИЕ:

Нельзя подключать выход аппаратуры, подключенной к выходному разъему OPTICAL3

устройства AVR-3808 к любому другому входному разъему, отличающемуся от OPTICAL3.
