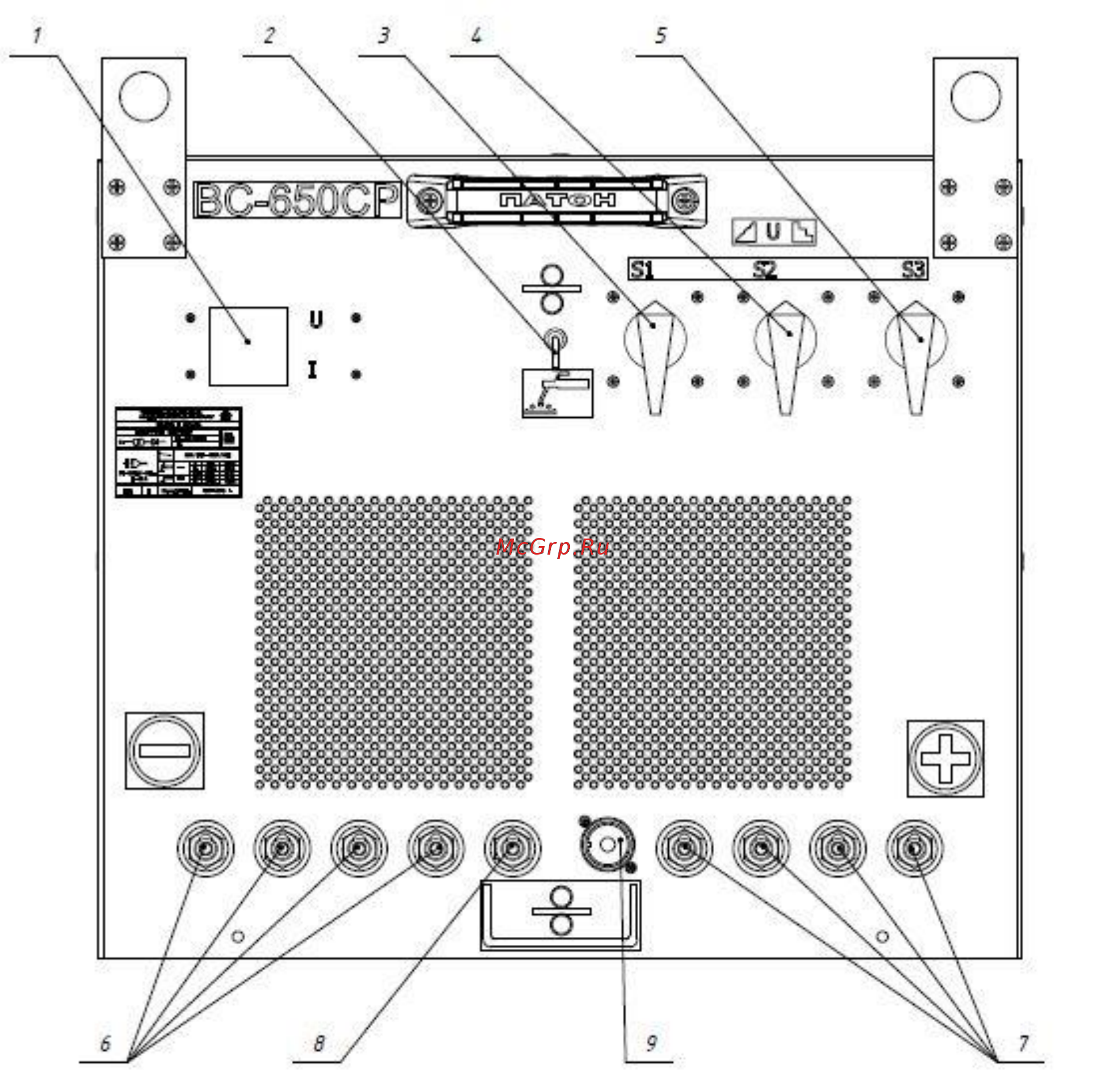

Приложение 1. Лицевая панель выпрямителя
Лицевая панель выпрямителя
1. Цифровой прибор AV1000DC
2. Переключатель режимов работы “РУЧНОЙ”-”П/АВТОМАТИЧЕСКИЙ”
3. Переключатель ступеней “ГРУБОЕ”
4. Переключатель ступеней “СРЕДНЕЕ”
5. Переключатель ступеней “ПЛАВНОЕ”
6. Гнездо панельное “-”
7. Гнездо панельное “-”
8. Гнездо панельное блока подающего
9. Разъем блока подающего
