7 ПРОВЕРКА СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ЦЕПИ ПИТАНИЯ

7.1 Подключить зажим мегаомметра с обозначением «земля» к контакту «⊥», а

другой зажим к контакту «~220 В». Вращая рукоятку мегаомметра со скоростью

примерно 60 об/мин в течение одной минуты, произвести отсчет сопротивления.

ТС8 считается выдержавшим испытание, если сопротивление изоляции не менее

20 МОм.

8 ОПРОБОВАНИЕ

8.1 Подготовить ТС8 к работе согласно руководству по эксплуатации на него.

8.2 Подать напряжение питания на ТС8 и выдержать во включенном состоянии в

течение 30 мин.

8.3 На генераторе изменить частоту в пределах от 0 до 1000 Гц и обратно. Показания

дисплея по объемному расходу должны изменяться пропорционально

изменению частоты.

9 ОПРЕДЕЛЕНИЕ ПОГРЕШНОСТИ ИЗМЕРЕНИЯ ОБЪЕМА (МАССЫ)

При м е чание 1. Допускается проводить определение погрешности ТС8 при измерении

объема одновременно с определением погрешности Малахит-РС8.

Приме чание 2. Если определение погрешности Малахит-ТС8 проводится в комплекте

(теплосчетчик Малахит-ТС8 и расходомер Малахит-РС8), выполнить п.п. 9.1—9.2 , при

поэлементной поверке выполнить п.п. 10.1—10.3.

9.1 Относительную погрешность ТС8 с расходомерами электромагнитного типа

при измерении объема (массы) определяют при значениях расхода 0,5; 50; 90 %

от верхнего предела измерения объемного расхода, установленного с точностью

±10 % от поверяемой точки.

При испытании должны выполняться следующие условия:

1) минимальное количество импульсов для числоимпульсного выходного

сигнала — 1000;

2) минимальное время измерения 100 с;

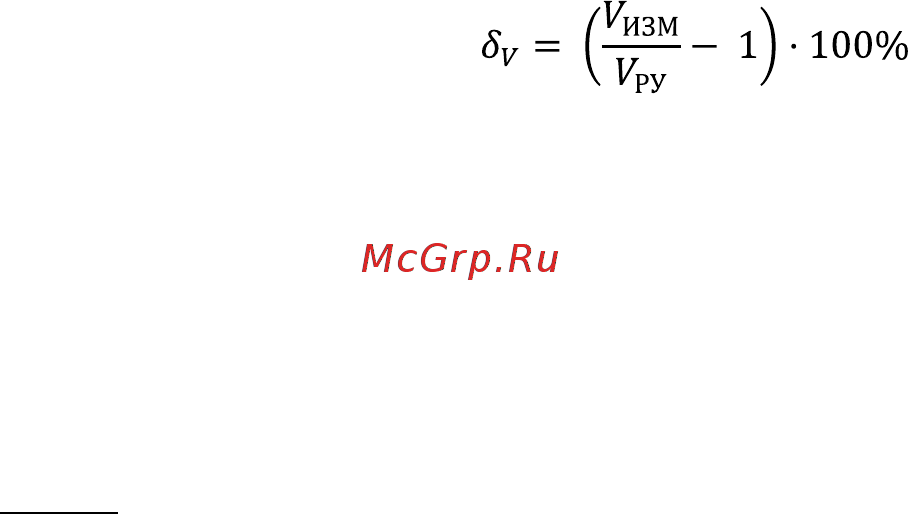

9.2 Относительную погрешность ТС8 при измерении объема (массы) б

для каждого

значения расхода определять по формуле:

(6)

где V

ИЗМ

— значение объема (массы), измеренное ТС8, л (кг);

РУ

— значение объема (массы), измеренное расходомерной установкой, л (кг).

Приме чание. При воспроизведении образцовой установкой объемного расхода объем

вычисляется по формуле:
