5

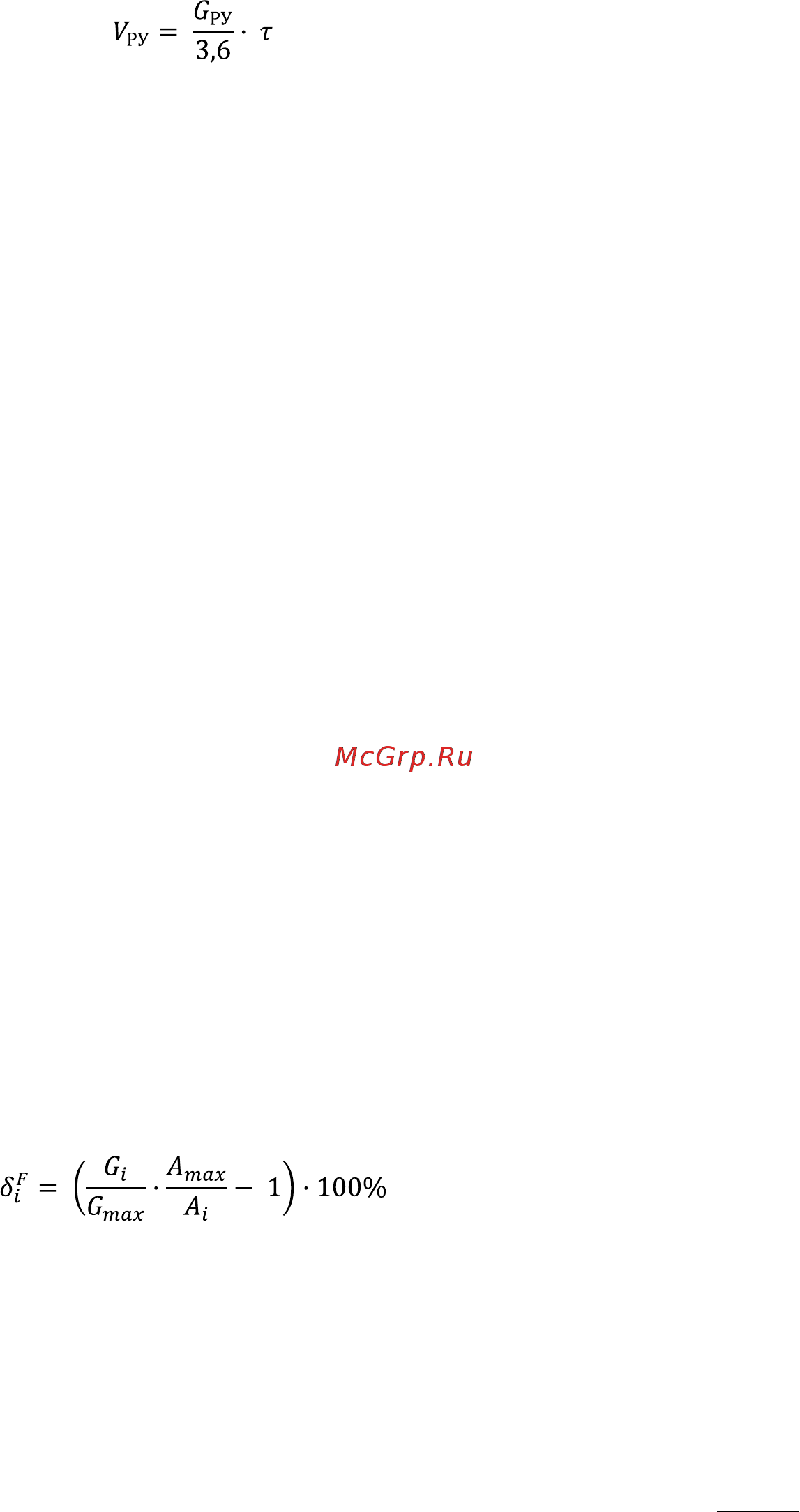

(7)
где V
РУ
— объем протекшей через измерительный участок воды, л;
G
РУ
— значение объемного расхода, воспроизводимого образцовой
расходоизмерительной установкой, м
3
/ч;
τ — время измерения, измеренное секундомером-таймером, с.
ТС8 считают выдержавшим испытание, если относительная погрешность измерения
объема (массы) в диапазоне объемных расходов от G
В
до G
П
не превышает
±0,6%, в диапазоне объемных расходов от G
Н
до G
П
не превышают значений
б
G
= ±(0,6 + 0,005 · G
В
/G
ИЗМ
), %
где G
ИЗМ
— текущее значение объемного расхода, м
3
/ч;
G
В
— наибольший объемный расход, м
3
/ч;
G
П
— переходный (линейный) объемный расход, м
3
/ч;
G
Н
— наименьший объемный расход, м
3
/ч.
10 ОПРЕДЕЛЕНИЕ ПОГРЕШНОСТИ ЧАСТОТНЫХ КАНАЛОВ ИЗМЕРЕНИЯ
РАС ХОДА
10.1 Для определения погрешности числоимпульсного канала измерения расхода
подключить к соответствующему входу (Fвх.1—Fвх.6) генератор прямоугольных
импульсов с выходным сигналом амплитудой 9—10 В, имитирующий расходомер
с числоимпульсным выходом 0—1000 Гц.
Для контроля частоты генератора использовать подключенный параллельно
генератору импульсов частотомер.
10.2 Относительную погрешность электронного блока ТС8 при измерении объемного
расхода по числоимпульсному каналу определяют при значениях расхода
0,5; 50; 90 % от верхнего предела измерения объемного расхода с точностью
±10 % от поверяемой точки.
10.3 Относительную погрешность ТС8 при измерении объемного расхода по
числоимпульсному каналу б
i
F
для каждого значения расхода определять по
формуле:
(8)
где А
i
и G
i
— соответственно, значение установленного входного числоимпульсного
сигнала и измеренного электронным блоком ТС8;
А
mаx
— значение входного частотного сигнала, соответствующее верхнему
пределу измерения объемного расхода G
mаx
.
ТС8 считают выдержавшим испытание, если относительная погрешность при измере-
нии объемного расхода по числоимпульсному каналу не превышает ±0,1 %.
