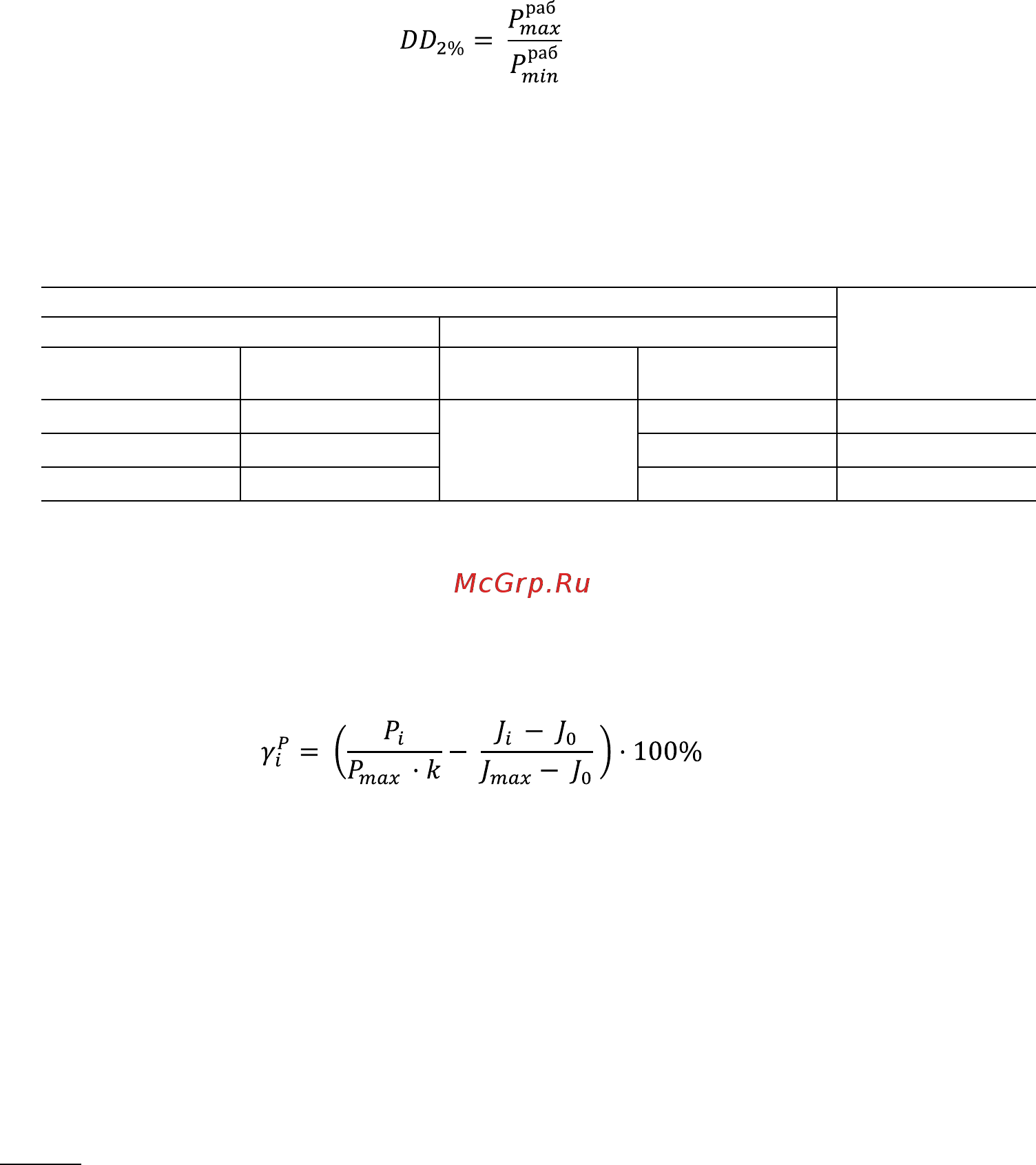

6
11 ОПРЕДЕЛЕНИЕ ПОГРЕШНОСТИ ПРИ ИЗМЕРЕНИИ ДАВЛЕНИЯ
Примечание. Только для теплосчетчиков, имеющих каналы измерения давления.
11.1 Погрешность ТС8 при измерении давления теплоносителя определить с
помощью прибора для поверки вольтметров (калибратора тока), подключенного
к соответствующему входу измерения давления +I1…+I6 и GND.
11.2 Установить с помощью калибратора тока и, контролируя по амперметру входной
ток, соответствующий 110 / DD
2%
, (50 + 50 / DD
2%
) и 90 % от верхнего предела
измерения давления с точностью ±10 % от устанавливаемого значения, где
(10)
— динамический диапазон измерения давления в рабочих условиях,
обеспечивающий относительную погрешность измерения давления не более
±2,0. Значения DD
2%
, в зависимости от погрешности применяемого датчика
давления приведены в табл. 4.
Таблица 4
Пределы допускаемой погрешности измерения, %
Динамический
диапазон измерения,
DD
2%
Датчика давления Канала измерения давления
приведенная
относительная в
пределах DD
2%
приведенная
относительная в
пределах DD
2%
±0,25 ±1,25
±0,15
±1,25 5:1
±0,5 ±1,5 ±0,45 3:1
±1,0 ±1,7 ±0,25 1,7:1
Примечание. При отсутствии данных на применяемый датчик давления использовать
DD
2 %
= 5:1.
11.3 Определить приведенную погрешность токового канала измерения давления
γ
i
P
, % по формуле:
(11)
где J
i
и P
i
— соответственно, значение входного токового сигнала (мА),
имитирующего сигнал преобразователя давления и показания по
давлению ТС8 (атм);
J
0
= 4 мА — значение выходного сигнала преобразователя давления,
соответствующее нулевому значению давления;
J
mаx
= 20 мА — значение выходного сигнала преобразователя давления,
соответствующее верхнему пределу измерения датчика давления
Р
mаx
, (МПа);
