13
1.4.1 Диапазон условных внутренних диаметров преобразователей расхода
электромагнитного типа от 10 до 300 мм.
1.4.2 Диапазон условных внутренних диаметров преобразователей расхода
(водосчетчиков) тахометрического и электромагнитного типа, перечисленных
в табл.1, приведены в соответствующей эксплуатационной документации.
1.4.7 В табл.6 приведены следующие значения объемного расхода измеряемого
преобразователем расхода Малахит-РС8:
G
В
— наибольший (максимальный) объемный расход, верхний предел
измерения для частотного и токового выходного сигнала;
G
П
— переходный (линейный) объемный расход, при котором пределы
допускаемой погрешности постоянны;
G
Н
— наименьший (минимальный) объемный расход
Таблица 6
Ду, мм
10 15 20 25 32 40 50 80 100 150
G
В
,м
3
/ч 2,5 6 10 16 25 40 60 160 250 600
G
П
,м3/ч 0,25 0,6 1 1,6 2,5 4 6 16 25 60
G
Н
,м3/ч 0,01 0,024 0,04 0,064 0,1 0,16 0,24 0,64 1 2,4
Примечание. Полную таблицу расходов смотри в Приложении 5.
1.4.11 Диапазоны измеряемых расходов и погрешности измерения объема жидкости
электромагнитными расходомерами или тахометрическими водосчетчиками,
перечисленными в табл.1, приведены в соответствующей нормативно-
технической документации на них.
1.5 КОМПЛЕКТНОСТЬ
1.5.1 Комплект поставки, в зависимости от заказа, указывается в сопроводительном
паспорте ТС8.
1.5.2 По отдельному заказу в качестве дополнительного оборудования
поставляются:

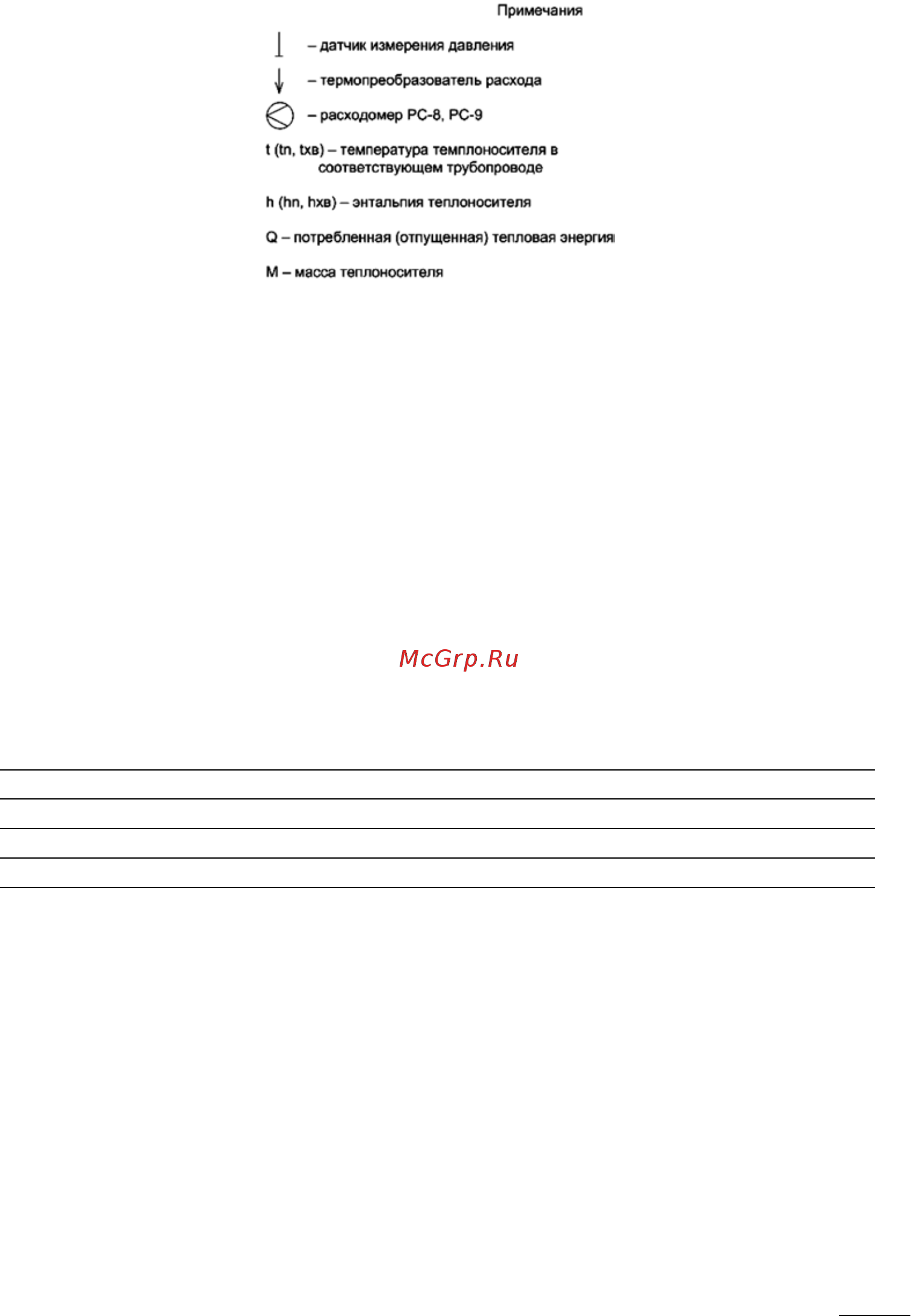

Рис.1l
