2
1.3 Органы управления и индикация
РС9155 может иметь до 8 индикаторов статуса, расположенных на передней панели. Четыре индикатора расположены слева и
показывают статус Готовность, Охрана, Неисправность, Питание контрольной панели. Четыре индикатора расположены справа и
работают при установленных модулях GS2065, TL265 или TL265GS. Эти индикаторы показывают Неисправность коммуникатора,
Статус сети (только TL265GS), и Высокий или Низкий уровень сигнала GSM.
Таблица 1-4. Управление и индикация
– Контрольная панель.
Индикаторы сигнализации Индикаторы модулей GPRS/Ethernet
Готовность: панель готова к постановке на охрану
Сбой коммуникатора: Введите [*][2] для просмотра
Охрана: Панель стоит на охране
Сеть: отсутствует сетевое подключение
Неисправность: Введите [*][2] для просмотра
Уровень сигнала GPRS высокий
Питание: Вкл/Выкл питание АС
Уровень сигнала GPRS низкий

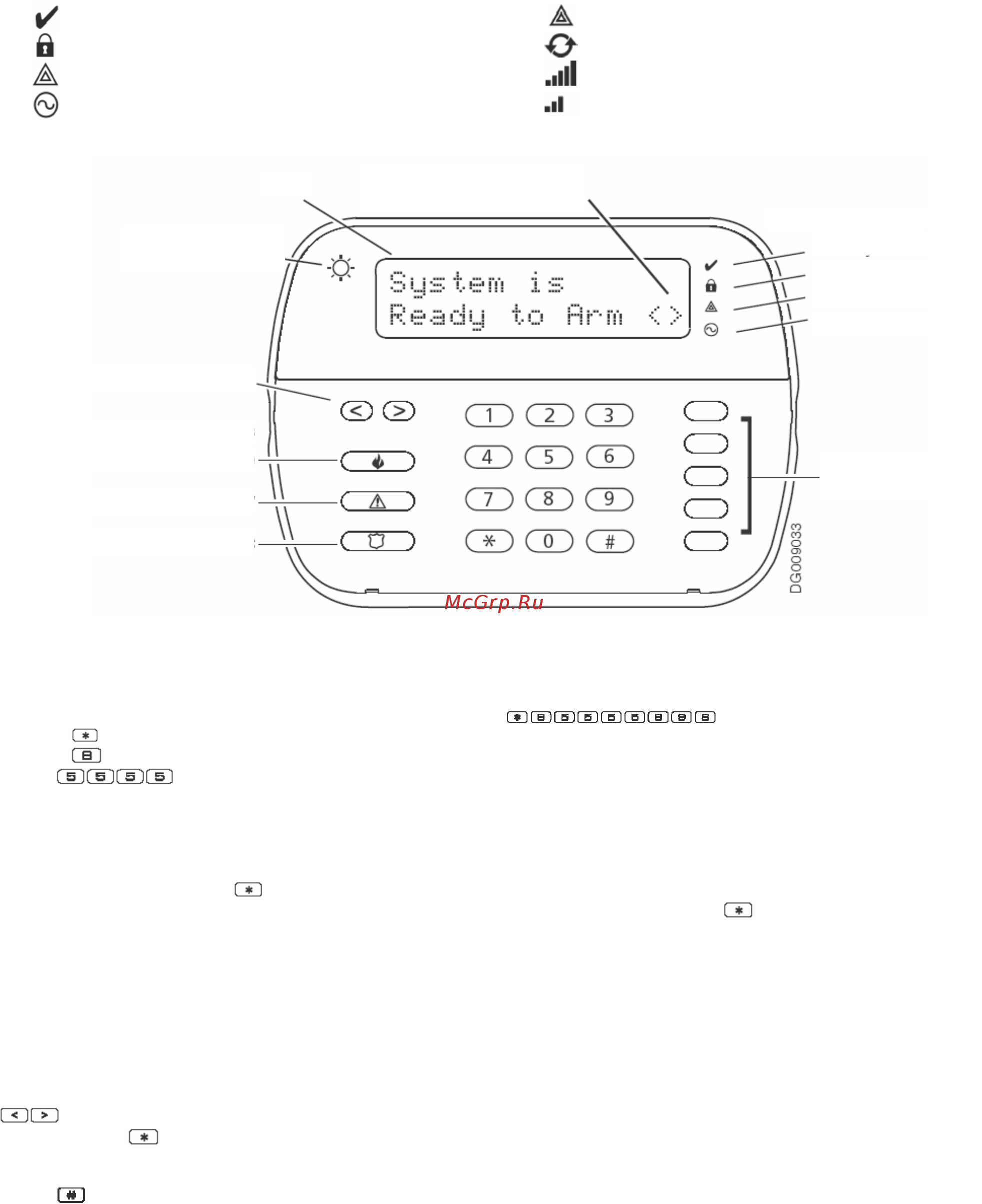

Рисунок 1-1. Органы управления и индикации пульта
1.4 Ввод данных
Используемые обозначения
Скобки [ ] показывают цифры или символы, которые надо набирать на клавиатуре пульта.
Например, [*][8][Код установщика][898] означает, что надо набрать
Нажатие
показывает контрольной панели, что начинается ввод специальной команды.
Нажатие
показывает контрольной панели, что вы входите в режим программирования установщика
Набор
(заводское значение кода установщика) означает ввод кода установщика. Рекомендуется изменить его
значение для ограничения доступа к системе.
[898] – номер ячейки программирования, [898] - Регистрация беспроводных устройств, [899] – Программирование по шаблонам, [999]
– Сброс контрольной панели на заводские установки
Ввод символов:
Некоторые данные требуют ввода символов (A, B, C, D, E, F)
Для ввода символов, нажмите
и соответствующую цифру. См. таблицу ниже
Курсор будет мигать, показывая, что вы вводите символы. Для возврата к вводу цифр нажмите
.
1=А 2=B 3=C 4=D 5=E 6=F
Неправильный ввод данных:
Для изменения введенных данных до сохранения в памяти контрольной панели, используйте кнопки прокрутки для перемещения
курсора и изменения введенных цифр. Если введенные данные уже сохранены в контрольной панели, нажмите [#] для выхода из
ячейки программирования и заново войдите в нее для перепрограммирования данных.
Если вы неправильно
ввели 0001 во втором шаге программирования контрольной панели по шаблонам, вам нужно или сбросить
контрольную панель на заводские установки (ячейка [996], перерегистрация всех беспроводных устройств и перепрограммирование
системы) или заново ввести правильные данные в программировании установщика [*][8].
Специальные кнопки
Символы прокрутки < >, появляющиеся на дисплее, показывают, что имеются опции, которые вы можете просмотреть, нажимая кнопки
. Эти кнопки прокрутки могут использоваться для перемещения курсора в случае ввода неправильных данных.
Кнопка функций
похожа на кнопку ENTER клавиатуры компьютера. Обычно она используется для подтверждения ввода данных.
Также она используется как первый символ ввода для вызова команд []. И она используется для ввода символов A-F в режиме
программирования установщика.
Кнопка
похожа на кнопку ESC клавиатуры компьютера. Обычно она используется для выхода из ячейки программирования или
для возврата в предыдущее меню.
ЖКИ
Индикато
р
ы
Готов
Ох
р
ана
Неисп
р
авность
Питание
Функциональные
кнопки
< > показывают, что
можно посмотреть опции
Кнопки прокрутки
Тревожные кнопки
Пожар
Доп. тревога
Паника
Датчик
освещенности
