Infrared Thermometers
Работа с термометром
13
Расстояние и размер пятна
По мере увеличения расстояния (D) до измеряемого объекта размер пятна (S) области,
измеряемой прибором, становится больше. На рисунке 5 показано отношение между
расстоянием и размером пятна (D:S) для каждого прибора. Размер пятна указывает на 90%
охватываемой энергии.
568
eyl06.eps

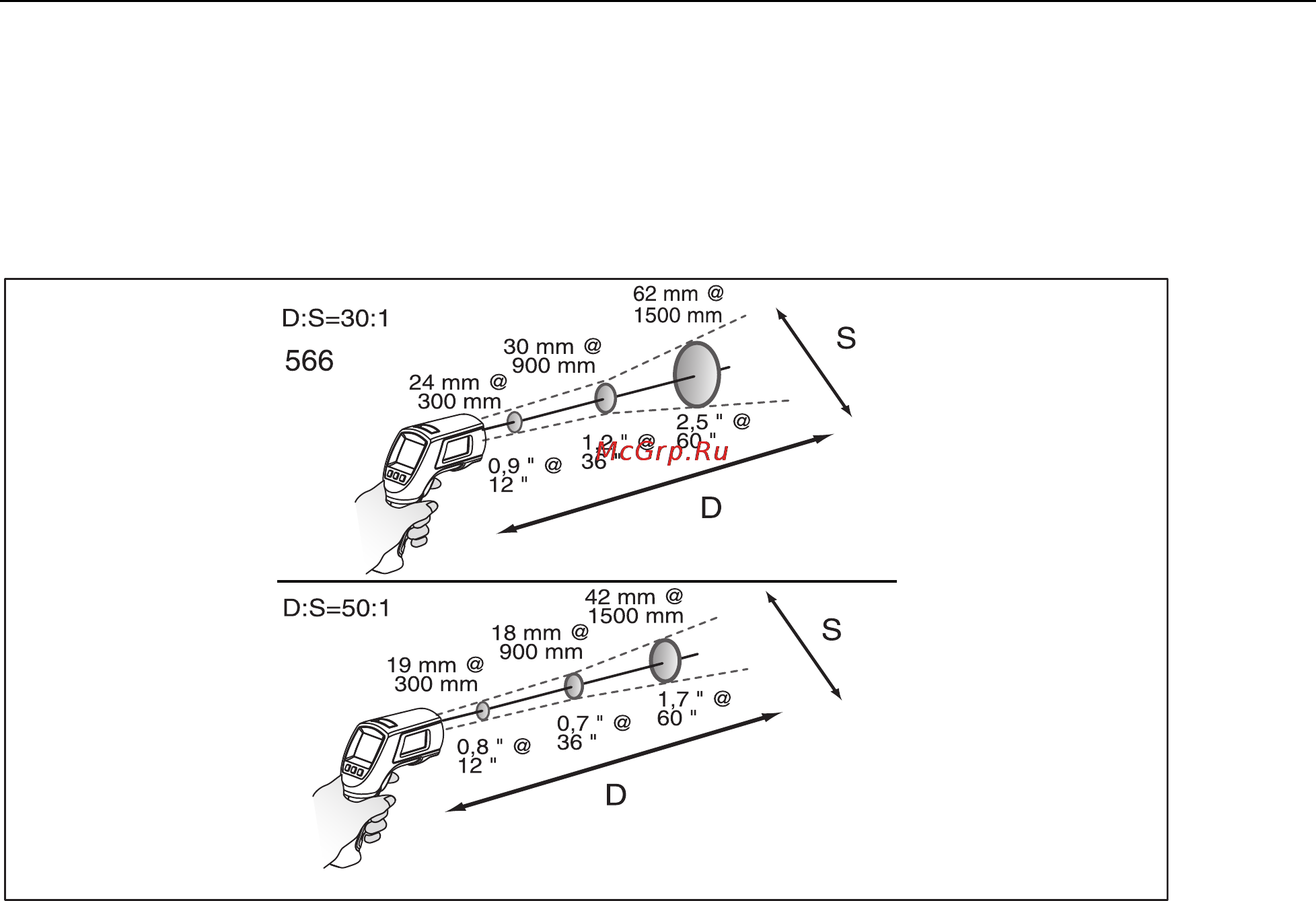

Рисунок 5. Расстояние и размер пятна
