Введение
Пульты HS2LED/HS2ICN(P)(RF)x/HS2LCD(P)(RF)x
совместимы с контрольными приборами PowerSeries NEO
HS2016/32/64, HS2016-4 и HS2128. Пульты серии RF имеют
трансивер, встроенный в соответствующий пульт HS2.
Характеристики
Рабочая температура: -10 град.С +55 град.С
Допустимая влажность: 93% относительной влажности,
без конденсата.
Класс защиты пластикового корпуса: IP30, IK04
Питание: 13,8 В DC (питание осуществляется от
контрольного прибора)
Подключение к шине Corbus контрольного прибора: 4
провода
1 порт (вход зоны или PGM выход)*
Ток потребления
HS2LED/HS2ICN(P)/HS2LCD(P)/HS2ICNRF(P)/HS2LCD
RF(P): не менее 55 мА, не более 105 мА
Темпер отрыва от стены
5 программируемых функциональных кнопок
Индикаторы: Готовность (зеленый), Охрана (красный),
Сбой/радиопомехи (красный/желтый), питание АС
(зеленый).
Размеры: 168 х 122 х 20 мм
Вес: 260 г
Датчик низкой температуры
Рабочая частота: 433 МГц (HS2ICNRF4/HS2LCDRF4)
До 128 беспроводных зон
* Зоны не могут быть пожарными или типа 24 часа
Примечание: пульт не содержит ремонтируемых
самостоятельно частей.
Комплектация:
Пульты доступны в следующих комплектациях.
HS2LED/ICN(RF)/LCD(RF)
HS2ICN(RF)P/LCD(RF)P
1 Пульт
1 Пульт
4 Крепежных шурупа
4 Крепежных шурупа
2 Оконечных резистора
2 Оконечных резистора
1 Наклейка на дверцу
1 Наклейка на дверцу
1 Темперный контакт
1 Темперный контакт
1 Инструкция по установке
1 Инструкция по
установке
1 проксимити брелок
(MPT)
Таблица 1 Совместимые устройства
Беспроводный извещатель дыма PG
PGx926
Беспроводный дымовой и тепловой извещатель PG
PGx916
Беспроводный извещатель СО PG
PGx913
Беспроводный объемный ИК извещатель PG
PGx904(P)
Беспроводный объемный ИК извещатель + камера
PG
PGx934(P)
Беспроводный ИК извещатель «штора» PG
PGx924
Беспроводный комбинированный извещатель PG
PGx984(P)
Беспроводный зеркальный объемный извещатель
PG
PGx974(P)
Беспроводный уличный объемный извещатель PG
PGx994
Беспроводный извещатель разбития стекла PG
PGx912
Беспроводный извещатель удара PG
PGx935
Беспроводный извещатель протечки PG
PGx985
Беспроводный датчик температуры PG (помещение)
PGx905
Уличный датчик температуры (требует PGx905)
PGTEMP-
PROBE
Беспроводный брелок PG
PGx939
Беспроводный брелок PG
PGx929
Беспроводная тревожная кнопка PG
PGx938
Беспроводная брелок на 2 кнопки PG
PGx949
Беспроводная внутренняя сирена PG
PGx901
Беспроводная уличная сирена PG
PGx911
Беспроводный ретранслятор PG
PGx920
Беспроводный дверной/оконный контакт PG
PGx975
Беспроводный дверной/оконный контакт с входом
AUX PG
PGx945
ПРИМЕЧАНИЕ: Символ «х» в номере модели означает
рабочую частоту устройства: 9 (912-919 МГц), 8 (868 МГц, 4
(433 МГц).
Установка пульта
Устанавливайте пульт вблизи точек
входа и выхода в охраняемую
область. Выбирайте сухое и прочное
место для установки. Устанавливайте
пульт следующим образом:

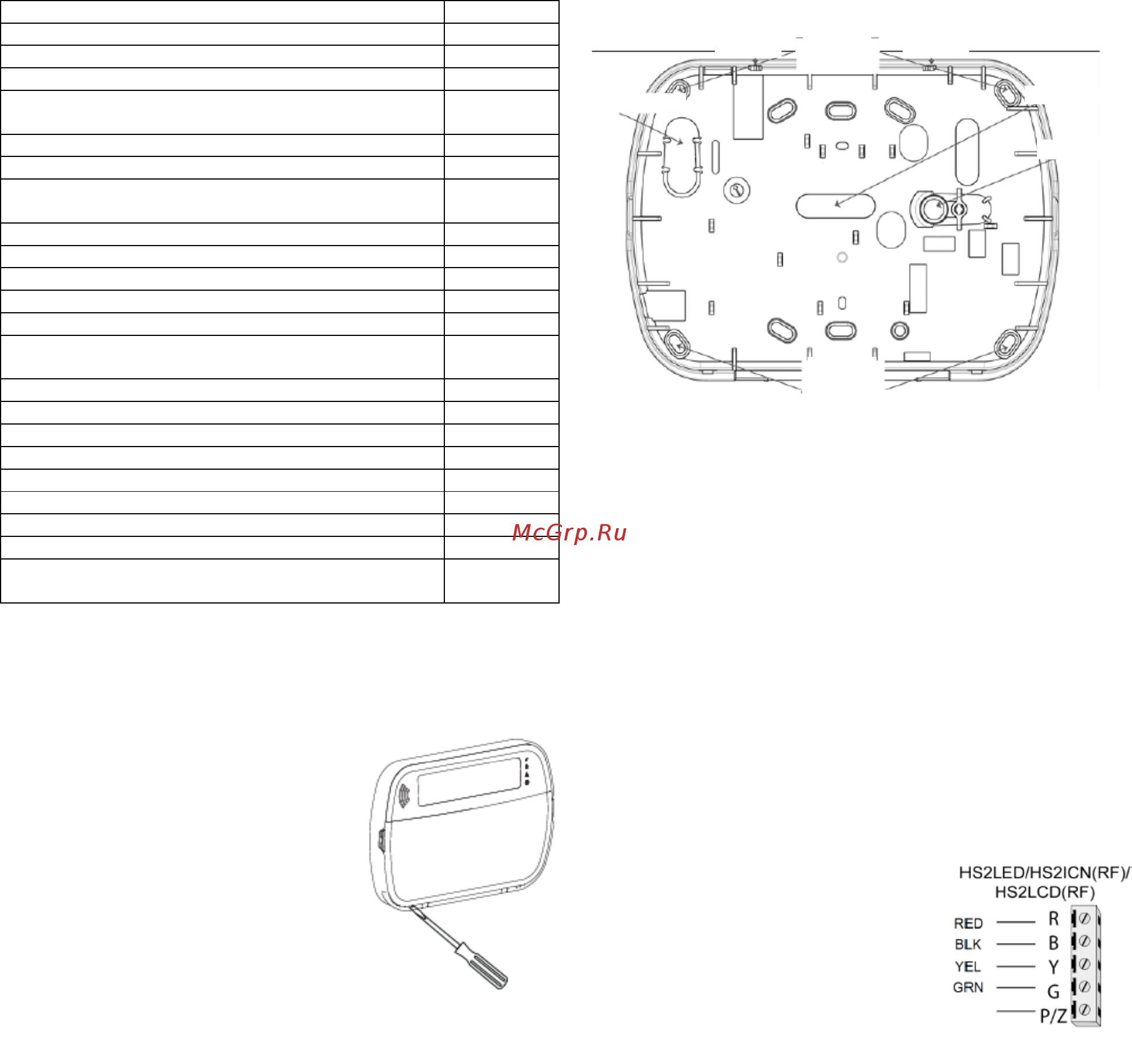

Разборка пульта
Вставьте жало плоской отвертки в
отверстие в нижней части пульта
(слева или справа). Аккуратно
наклоните отвертку для снятия
пульта с кронштейна. Так вы снимите
пульт с кронштейна и сможете
установить кронштейн на стену.
Установка и подключение пульта
1. Закрепите кронштейн пульта на стене, используя
отверстия для шурупов. Используйте для крепления все
4 шурупа. Используйте дюбели при установке
кронштейна на бетонную или кирпичную стену.
2. Если используется темпер пульта, закрепите основание
темпера на стену.
3. Проведите кабели для подключения через отверстие для
ввода кабеля, при необходимости выбейте среднее
отверстие. Подключите провода шины Corbus и провода
к порту зоны/PGM. Установите темпер на место.
4. Установите пульт на кронштейн, максимально прижав
провода к кронштейну. Защелкните пульт в кронштейне,
убедившись, что он не пережимает провода.
ПРИМЕЧАНИЕ: Если приходится прилагать усилие при
установке пульта на кронштейн, откройте пульт, уложите
провода заново и закройте пульт. Повторяйте до легкого
защелкивания пульта в кронштейн.
Подключение
1. Перед подключением пульта убедитесь, что все питание
прибора отключено.
2. Подключите 4 провода шины
Corbus от прибора (красный,
черный, желтый и зеленый) к
клеммам пульта. Смотрите
рисунок. Если порт
запрограммирован как зона,
используйте клемму P/Z.
Подключение шлейфа к пульту
позволяет сэкономить на проводке. Не требуется
прокладывать шлейф до прибора.
Для
шурупов
Для
шурупов
Защелка
Защелка
Темпер
Ввод кабеля
Зона
или
выход
PGM
