6.10 Установите телескопический кожух дымохода на корпусе вытяжки.Поднимите верхнюю панель

кожуха с планкой под потолок, чтобы он закрывал воздуховод вентиляции, и разметьте по пазам

планки 2 отверстия под крепление (точки E, F) рис.4.

6.11 Просверлите 2 отверстия Ø7мм, вставьте в них дюбели и закрепите планку шурупами

ПТГ 4,5х40 к стене.

6.12 Если вытяжка будет работать в режиме отвода

воздуха в дымоход, смонтируйте воздуховод избранное

диаметра согласно инструкции, обеспечив его

герметичность.

6.13 Если вытяжка будет работать в режиме рециркуляции,

то воздуховод не нужен. Необходимо установить на

Т-образном штыри крышки турбовентилятора угольный

запахопоглощающий фильтр (приобретается отдельно).

6.13 Установите внешнюю панель кожуха дымохода в пазы на корпусе вытяжки, а внутреннюю –

поднимите вверх до совмещения отверстий крепления с планкой и соедините с боков

2-ма шурупами ПКГ 2,9х9,5 (рис.4).

6.15 Проверьте надежность крепления вытяжки, подведите и подключите через розетку шнур к

электросети. С целью дополнительной защиты от перепадов напряжения в сети рекомендуем

подключать вытяжку через дополнительный автоматический переключатель 6А.

7. ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ ВЫТЯЖКОЙ

7.1 Вытяжка с механическим выключателем имеет 3 скорости вентиляции. В зависимости от

величины испарений при приготовлении еды Вы можете избрать низкий, средний или высокий

уровень вентиляции.

7.2 Перед началом приготовления пищи включите вытяжку в необходимом режиме работы.

Рекомендуется продолжить работу вытяжки на 3-5 минут после окончания приготовления

еде, таким образом воздух кухни будет очищен от остатков испарений и запахов.

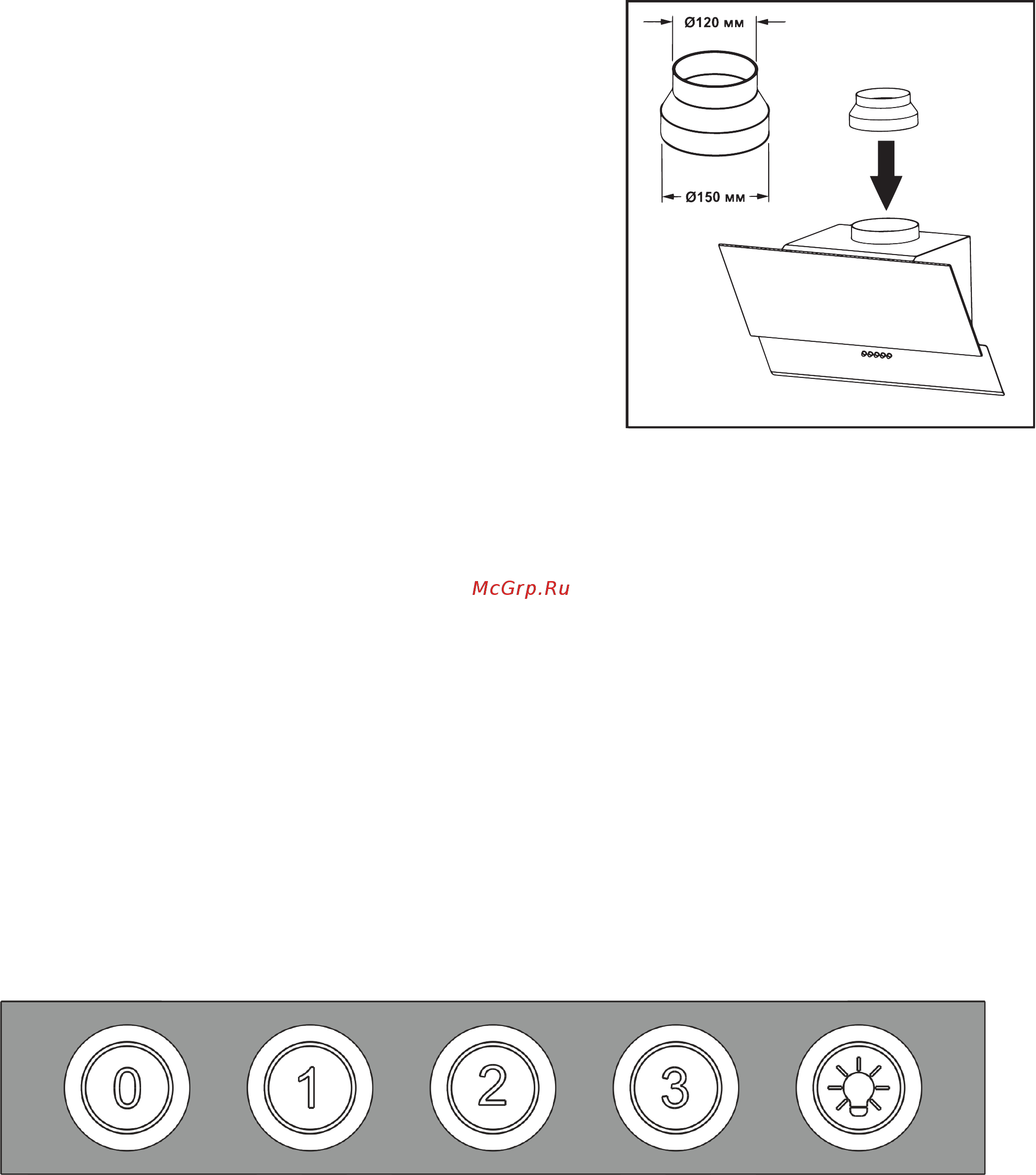

7.3 На нижней плоскости корпуса размещен кнопочный переключатель режимов работы и включе-

ння ламп освещения (рис.5).

1 - низкие обороты,

2 - средние обороты,

3 - высокие обороты,

0 - вентилятор выключен.

Выключатель с символом лампочки предназначен для включения ламп освещения при недостато-

чном освещении рабочей зоны плиты :

0 - светло выключено

І - свет включен.

Рис.5
