ELEYUS Element 700 60 BG [5/19] Інструкція по монтажу витяжки

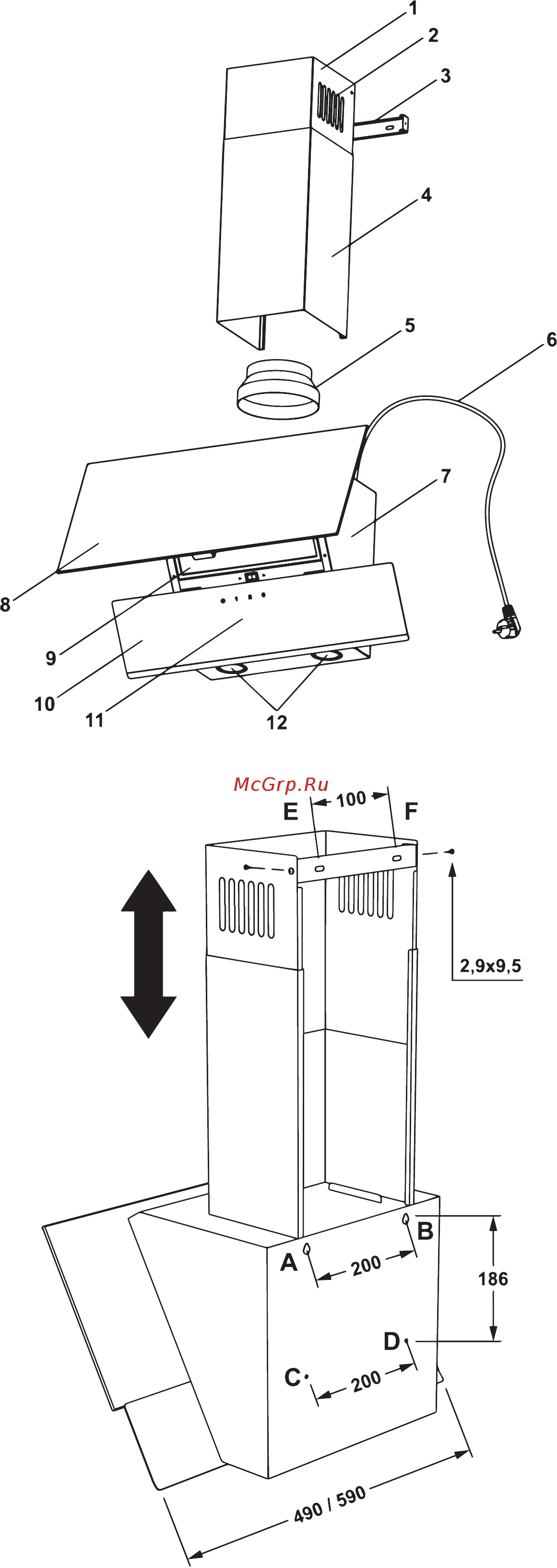

5.3 Витяжка складається з наступних складових частин (рис.3):

1 – коминок зовнішній

2 – вентиляційні пази (режим рециркуляції)

3 – кронштейн коминка

4 – коминок внутрішній

5 – перехідник патрубка повітроводу (з Ø150 на Ø120)

6 – електрошнур з заземленням ( Клас захисту - І )

7 – корпус витяжки

8 – декоративна панель 1 (скло)

9 – фільтр алюмінієвий жироуловлюючий

10 – декоративна панель 2 (скло)

11 – перемикач режимів роботи витяжки (сенсор)

12 – лампи освітлення (HALOGEN)

6. ІНСТРУКЦІЯ ПО МОНТАЖУ ВИТЯЖКИ

6.1 Оберіть режим роботи і місце для встановлення витяжки.

6.2 Вийміть витяжку з пакувальної коробки.

6.3 Перевірти роботу витяжки, підключіть до електро-

мережі і перевірте всі її функції.

6.4 Проведіть розмітку кріпильних отворів корпусу на

стіні кухні. Для цього виготовте паперовий шаблон з

координатами 4-х отворів на задній стінці корпуса

(точки А, B, C, D див схема монтажу);

прикладіть шаблон до стіни на необхідній висоті,

що вказана вище, і вирівняйте його по рівню (рис.4).

6.5 Намітьте і просвердліть в т. А, В, C, D 4 отвори

свердлом Ø7мм глибиною 40мм.

6.6 Встановіть дюбелі в просвердлені отвори і

вкрутіть в т. А, B, 2 шурупа ПТГ 4,5х40, так, щоб

віддаль між стіною і головкою шурупа складала

5мм.

6.7 Повісьте корпус витяжки на шурупах в

опорних точках А, В.

6.8 При необхідності установіть на патрубку

витяжки перехідник повітроводу (Ø150 х 120мм) і

змонтуйте повітровід.

6.9. Вкрутіть в т. С, D 2 шурупа ПТГ 4,5х40

зсередини витяжки.

Рис.3

Рис.4
