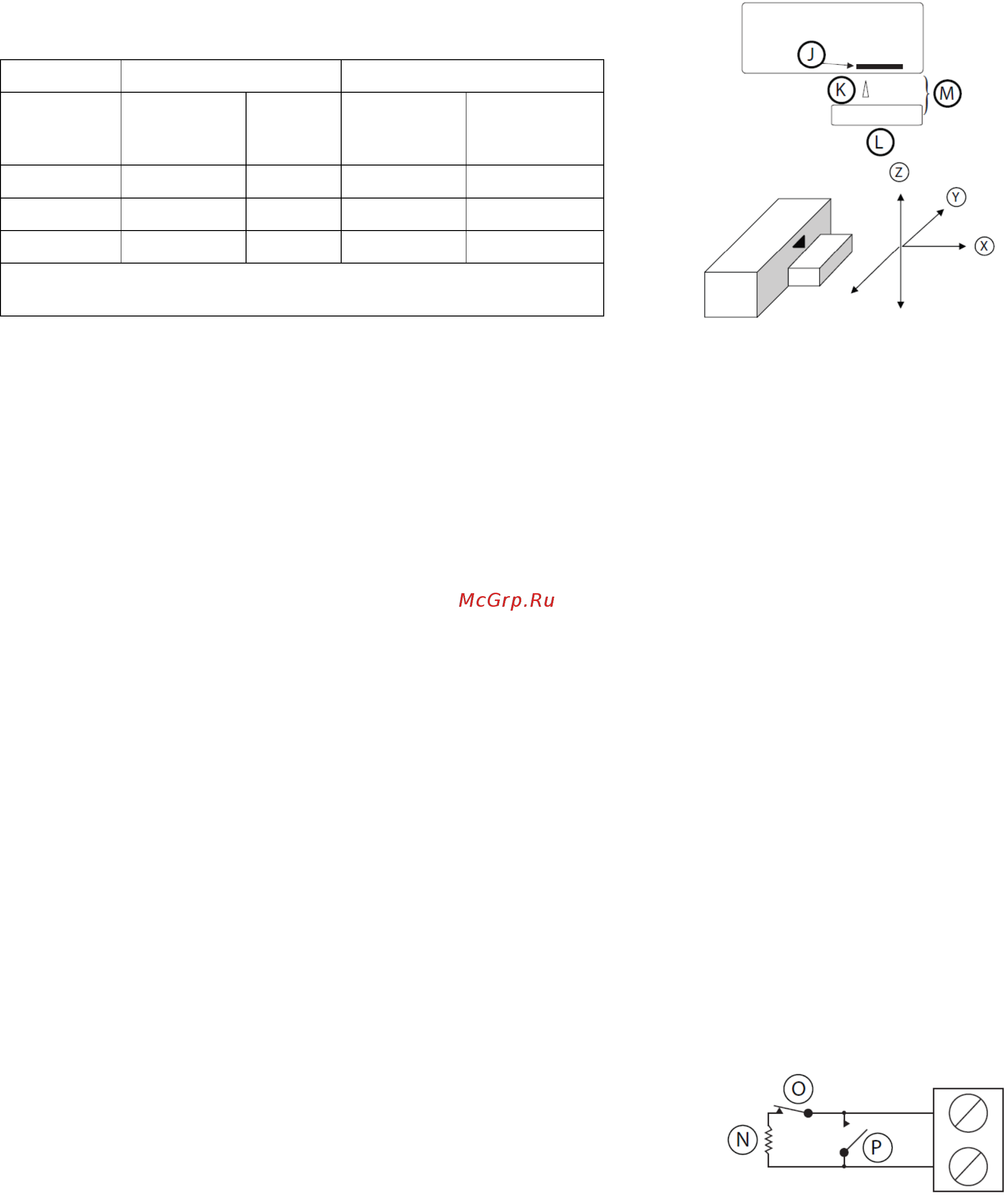

Рабочий зазор
Металл
Не металлическая поверхность
Направление
движения
магнита
Приближение
Удаление
Приближение
Удаление
Ось Х
8 мм
11 мм
19 мм
23 мм
Ось Y
8 мм
9 мм
14 мм
15 мм
Ось Z
7 мм
13 мм
24 мм
30 мм
Рекомендуется максимальный зазор при установке (для материала и оси
движения магнита) не более 6 мм
Установка извещателя
Настоятельно рекомендуется устанавливать передатчик в верхней части рамы двери или окна, а магнит устанавливать на саму
дверь или окно. Устанавливайте магнит на расстоянии не более 6 см от метки на передатчике.
Примечание: При открывании крышки извещателя передается сообщение о срабатывании темпера. Последующее удаление
батареи из передатчика предотвращает передачу сообщения о восстановлении темпера и приемник считает это событие постоянной
тревогой темпера. Чтобы этого не происходило, нажмите темпер перед выниманием батареи из извещателя.
Внимание! Извещатель имеет темперные контакты отрыва от поверхности под платой. Когда плата установлена в корпус,
темперные контакты нажаты выламываемой частью корпуса. Закрепите выламываемую часть корпуса к поверхности. Если
извещатель будут снимать со стены, выламываемая часть корпуса останется на стене и темперные контакты разомкнутся.
Примечание: В Европе не используется способ крепления извещателя на двусторонний скотч.
Крепление шурупами
1. Откройте корпус извещателя и снимите плату.
2. Отметьте и просверлите 2 отверстия в стене
3. Закрепите основание передатчика на стену двумя шурупами. Если используется темпер отрыва от поверхности, закрепите
выламываемую часть корпуса отдельным шурупом.
4. Установите основание магнита и закрепите его двумя шурупами.
5. Установите магнит на основание.
Крепление на двусторонний скотч
1. Снимите защитную пленку с двустороннего скотча и приклейте его к извещателю и магниту.
2. Снимите защитную пленку с другой стороны скотча и приклейте извещатель и магнит в выбранном месте.
Подключение проводного шлейфа
1. Подключите контакты внешнего извещателя к клеммам входа проводного шлейфа.
2. Если вход настроен для нормально замкнутого шлейфа, используйте внешний извещатель с нормально замкнутыми
контактами и подключайте его контакты в шлейф последовательно.
3. Если вход настроен для нормально разомкнутого шлейфа, используйте внешний извещатель с нормально разомкнутыми
контактами и подключайте его контакты параллельно контактам шлейфа.
4. Если вход настроен для шлейфа с оконечным резистором (EOL), можно использовать внешний извещатель с любым
типом контактов, включая нормально замкнутые контакты последовательно с резистором 47 кОм или подключая
нормально разомкнутые контакты параллельно резистору 47 кОм. Резистор следует располагать максимально близко к
концу шлейфа.
Схема подключения извещателей с нормально замкнутыми и нормально разомкнутыми
контактами в шлейф с оконечным резистором приведена далее.
Примечание: Тревожное сообщение передается при размыкании или коротком замыкании
такого шлейфа.
Настройки
Для входа в программирование беспроводных устройств, в режиме программирования установщика входите в ячейку [804][Номер
зоны].
Переключаемые опции
[001][01] Индикатор тревоги Заводская установка – включено.
Индикатор тревоги показывает тревоги.
[001][02] Встроенный геркон Заводская установка – включено.
Включение/Выключение встроенного геркона
