Функции
SG-System I является приемником на две телефонных линии / IP приемником для удаленного мониторинга охранных
и пожарных сигнализаций частных и коммерческих объектов. Система может использоваться как автономный
настольный вариант (до 4 приемников в стойке) или устанавливаться в стандартную стойку (см. примечание ниже).
SG-System I может контролировать до 512 IP объектов. См. Таблицу 4: для определения максимальной возможности
по обслуживанию объектов
с телефонными линиями. Приемник может быть подключен к USB порту или Ethernet
порту любого компьютера с программой SG System I Console для программирования и получения сообщений на
принтер. Приемник позволяет подключать принтеры с последовательным портом RS-232 или с параллельным портом.
SG-System I является оборудованием класса А, использующим съемный шнур питания.
Часы реального времени и печать даты принятых тревог SG-System I, передаются
на компьютер пульта
централизованной охраны (ПЦО) по каналу TCP\IP и/или через последовательный порт и/или USB порт.
Настройку системы можно делать с ПК, через установленную программу SG System I Console, или локально,
кнопками лицевой панели приемника, используя дисплей в качестве средства отображения.
ПРИМЕЧАНИЕ: Система должна устанавливаться в стойку для установки по UL или ULC
Функции SG-System I:
Подключение двух телефонных линий
Независимый список опций для каждого канала
Кнопка подтверждения тревог
Определение номера входящего вызова (Caller ID)
ПО конфигурации SG System I Console (входит в комплект)
Возможность звонка на другой приемник для проверки связи
Возможность отключения телефонной линии
Выбор сигналов зуммера
ЖКИ и кнопки могут плавно менять
цвет подсветки
IP (опто) связь с контрольными панелями и передатчиками (функция управляемая в ПО)

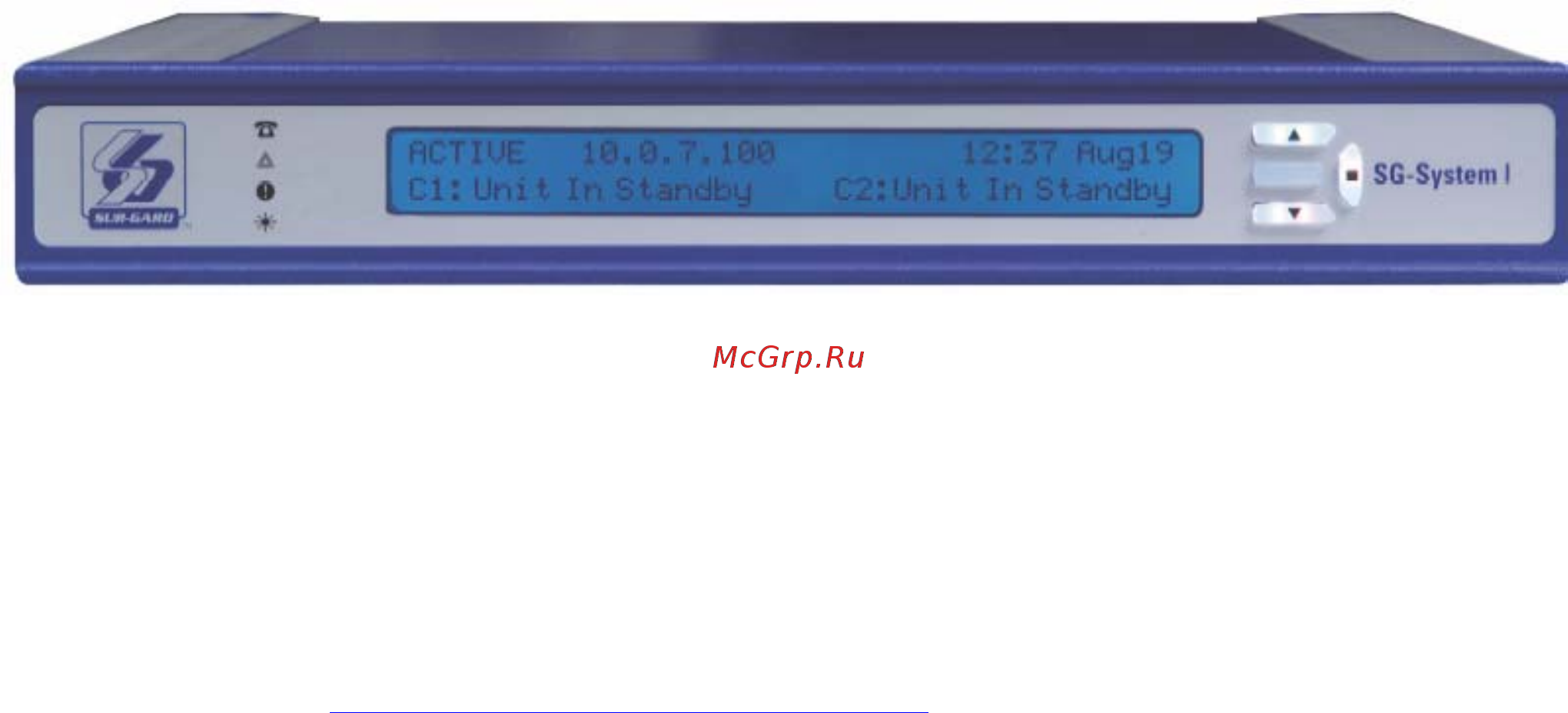

Рисунок 1: Приемник SG-System I
Совместимость с программами
Следующие программы для ПЦО совместимы с SG-System I:
MAS DICE SIMS II GENESYS S.I.S
IBS MicroKey ABM Bold
Обратитесь к сайту DSC
http://www.dsc.com/index.php?n=MonitoringStations для получения полного списка производителей
совместимых программ.
