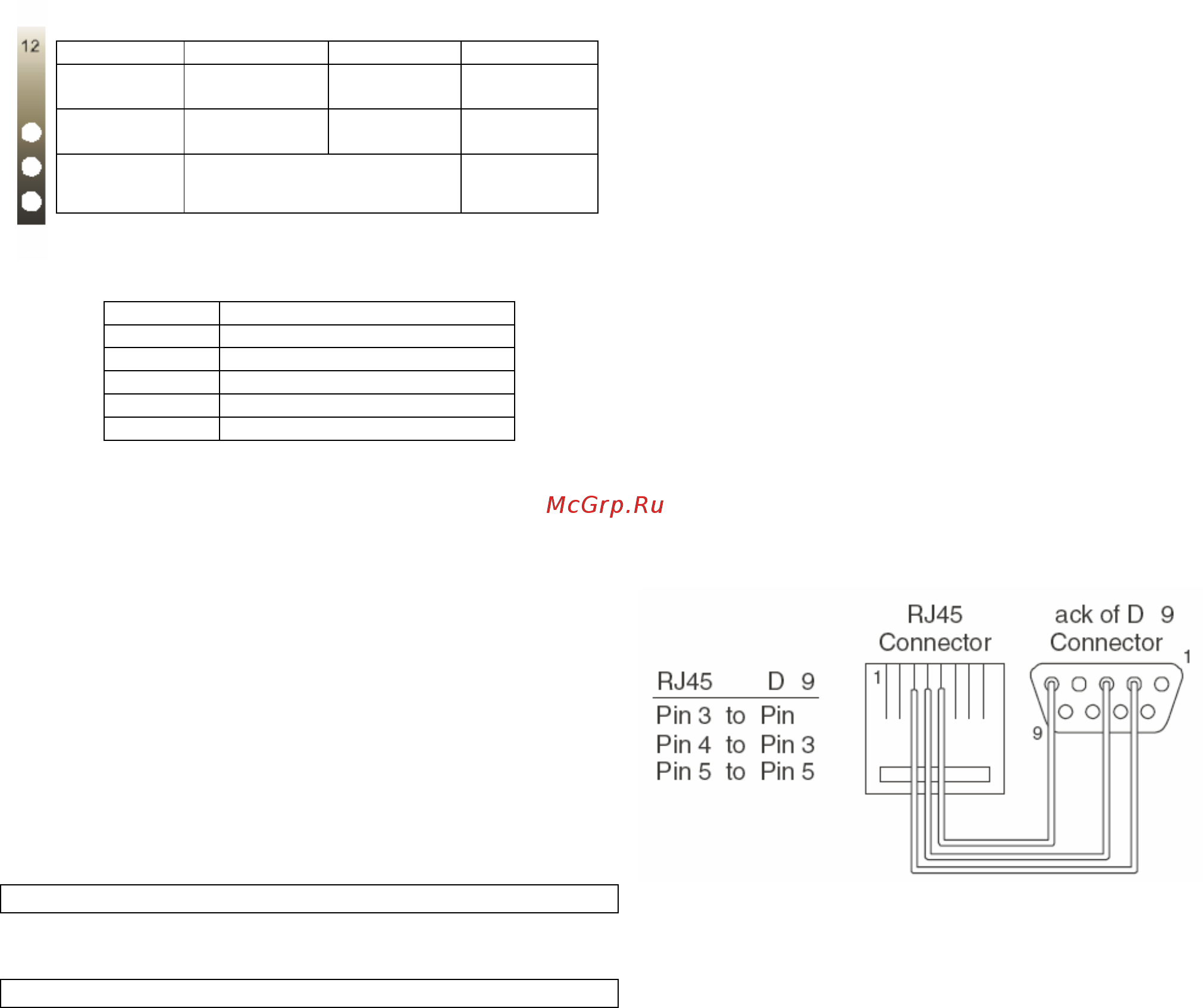

![DSC SG-DRL3-IP [9/19] Глава 2 режимы работы](/views2/1537021/page9/bg9.png)
Глава 2 – Режимы работы
2.1 Режим ожидания SG-DRL3-IP
После включения, линейная карта входит в режим ожидания и
контролирует сетевое подключение и связь с СРМ3. В
зависимости от статуса системы, следующие условия работу
отображаются для каждой линейной карты:
Индикатор Вкл Выкл Мигает
Линия
(зеленый)
Подключение
по сети есть
Подключения
по сети нет
Не
определено
Статус
(желтый)
Неисправность Не на связи * Сбой
Контроль
(синий)
Линейная карта не работает Линейная
карта
работает
* Количество вспышек желтого индикатора показывают
следующие неисправности:
Вспышки Неисправности
1 Нет связи с СРМ
2 Линейная карта занята
3 Полон буфер принтера
4 Полон буфер компьютера
5 Сбой контрольной суммы
2.2 Ошибки СРМ3
Если SG-DRL3-IP не может детектировать опрос СРМ3, SG-
DRL3-IP начинает записывать в буфер входящие вызовы. До 768
сообщений на принтер и компьютер может храниться в буфере
событий SG-DRL3-IP. Если буфер событий полон, линейная
карта прекращает прием сообщений и индикатор статуса
начинает мигать. Если связь с СРМ3 восстановлена, сообщения
из буфера событий передаются на СРМ3 с датой и временем,
когда эти сообщения были приняты.
2.3 Сообщение о сбойных данных
Если возникает такая проблема, следующая информация
передается на принтер и компьютер:
Принтер:
SG-12-234-AAAAAA-YN-*Invalid Report 192.158.8.34*
Компьютер:
012234[#AAAAAA¦NYN*192.158.8.34*]
ПРИМЕЧАНИЕ: Пультовой номер «АААААА» показывает, что
данные были приняты, но неверные (например, пакет
зашифрован, но SG-DRL3-IP не имеет верного ключа) или пакет
T-Link был отклонен (NAC) четыре раза приемником. Также,
смотрите, опцию 45.
2.4 Интерфейс Ethernet
SG-DRL3-IP имеет интерфейс Ethernet, который работает как
10BaseT/100BaseT IEEE 802.3 совместимый Ethernet порт (в
режиме полудуплекса). Этот порт имеет стандартный RJ45
разъем. На плате линейной карты имеются индикаторы LINK
(связь) и ACTIVITY (активность) для диагностики и индикации
неисправностей. IP адрес SG-DRL3-IP программируется. Порт
Ethernet используется для подключения системы, включая
подключение передатчиков и порты ПО Console (для T-Link).
ПРЕДУПРЕЖДЕНИЕ: Линия связи Ethernet должна подключаться
первой, к сертифицированной сети (от местного провайдера).
2.5 База данных приемника ULAA
Приемник имеет возможность контроля передатчиков T-LINK,
которые запрограммированы как устройства ULAA. Приемник
автоматически следит за новыми передатчиками и показывает,
если связь с передатчиком потеряна. Не требуется опций на
приемнике, поскольку, если не принято сигналов контроля ULAA,
приемник будет работать нормально. См. Приложение С:
События SG-DRL3-IP
2.6 Отладочный порт SG-DRL3-IP
Подключите конец кабеля отладки с разъемом RJ-45 к лицевой
панели линейной карты. Подключите разъем DB9 с гнездами к
последовательному порту компьютера (СОМ1 или СОМ2, обычно
разъем DB9 со штырьками). См. инструкцию по установке System
III.
5
