Верхние три перемычки
Перемычка
Перемычка
установлена
(зав. Установка)
Перемычка снята
Индикатор
Индикатор следует
реле
Индикатор всегда
включен
Быстро
Высокая
чувствительность
LED нормально
красный
LED зеленый при
включении реле
Низкая
чувствительность
LED нормально
зеленый
LED красный при
включении реле
Фиксация
Реле включается на
время таймера
Реле следует
обнаружению, не
более времени
таймера
Реле управления замком (только модели LT2 и
XL2)
Реле управления замком отключается (размыкает контакты) в
течение 2 секунд после детектирования движения.
Настройка зоны обнаружения
После установки датчика и снятия его крышки, размер и
направление зоны обнаружения задаются аккуратным поворотом
настроечных винтов шторок, расположенных прямо под линзой
датчика на плате. Диапазон регулировки составляет примерно 45
градусов, будьте осторожны, не поворачивайте шторки слишком
сильно, прекратите поворот, если обнаружите сопротивление.
Положение регулирующих винтов показывает положение шторки,
согласно инструкции. Для
настройки направления зоны
обнаружения к двери или от двери, просто поворачивайте плату
датчика. Если датчик T.Rex установлен прямо над дверью,
рекомендуется, чтобы зона обнаружения была направлена от
двери. Поверните плату немного от двери, чтобы нижняя грань
линзы датчика была на 0,6 см от края корпуса. Проверьте
настройку зоны обнаружения с помощью теста
проходом через
нее. Следите за индикатором для определения факта
детектирования. Если вы удовлетворены размерами и
направлением зоны обнаружения, снимите крышку и затяните
винты фиксации платы на правой стороне и закройте крышку.
Варианты поставляемых моделей
Модель Описание
DSC-TREX-LT
DSC-TREX-LT2
DSC-TREX-XL
DSC-TREX-XL2
Без зуммера
С зуммером
Без зуммера с дополнительным реле двери
С зуммером и с дополнительным реле
двери
ПРЕДУПРЕЖДЕНИЕ:
Датчик обеспечивает быстрое детектирование и не предназначен
для использования его в качестве охранного извещателя. Этот
датчик разработан для обнаружения доступа к двери. Обычно,
при получении информации от датчика, система,
контролирующая дверь, отключает
контроль двери на некоторое
время, чтобы обеспечить возможность выхода без
возникновения тревоги. Этот датчик разработан для
использования на дверях со свободным выходом. Он не
предназначен для открывания двери. Применение блокирующих
и дополнительных устройств определяется нормами и
правилами, их установка всегда должна соответствовать
региональным нормативам. Встречаются случаи, когда установка
таких устройств строго
запрещена на дверях, используемых для
выхода. Убедитесь, что региональные нормы не запрещают
установку датчиков выхода, замков и пр. перед их установкой.

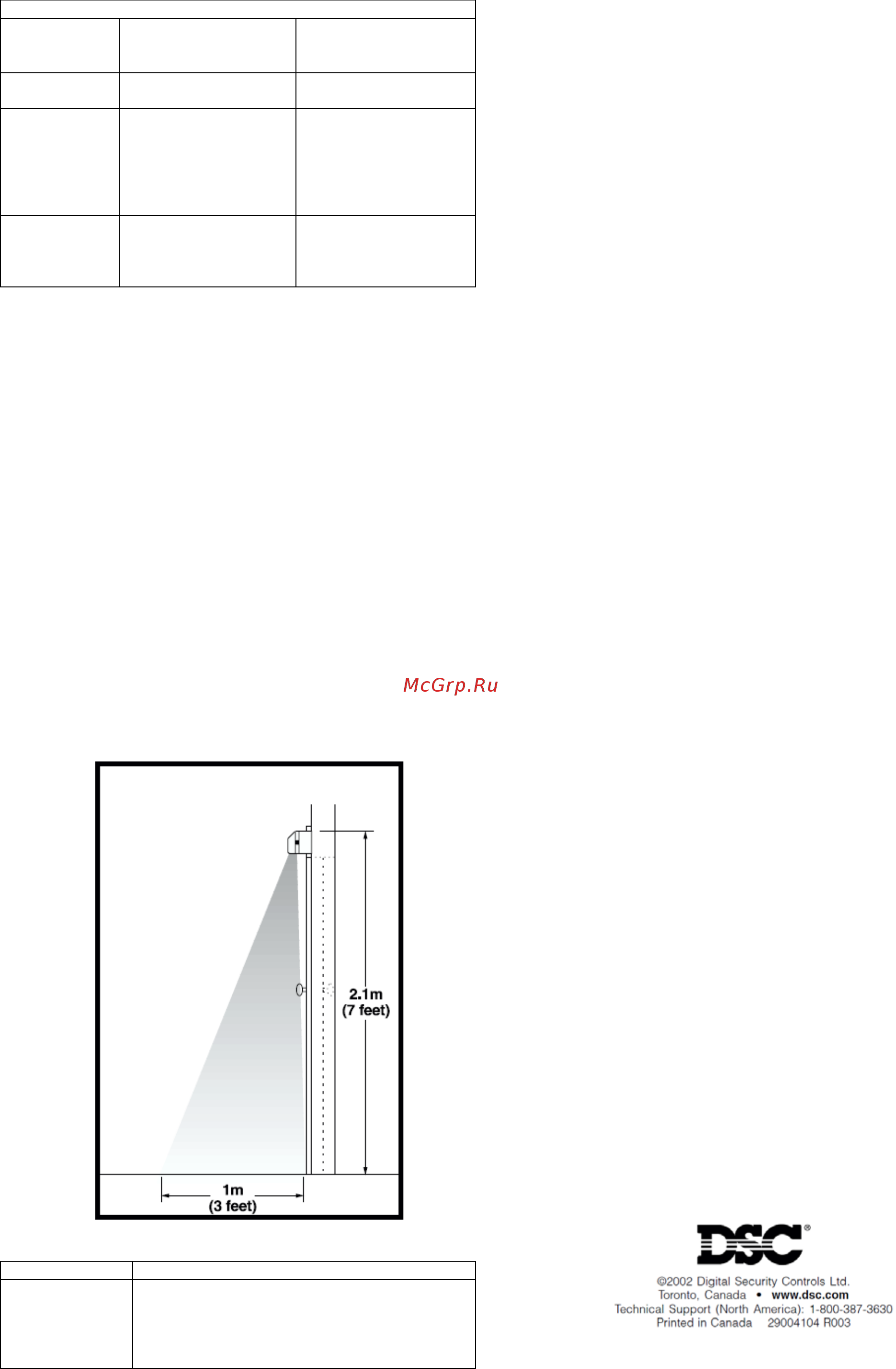

Зона обнаружения
