ПРИЛОЖЕНИЕ А

(обязательное)

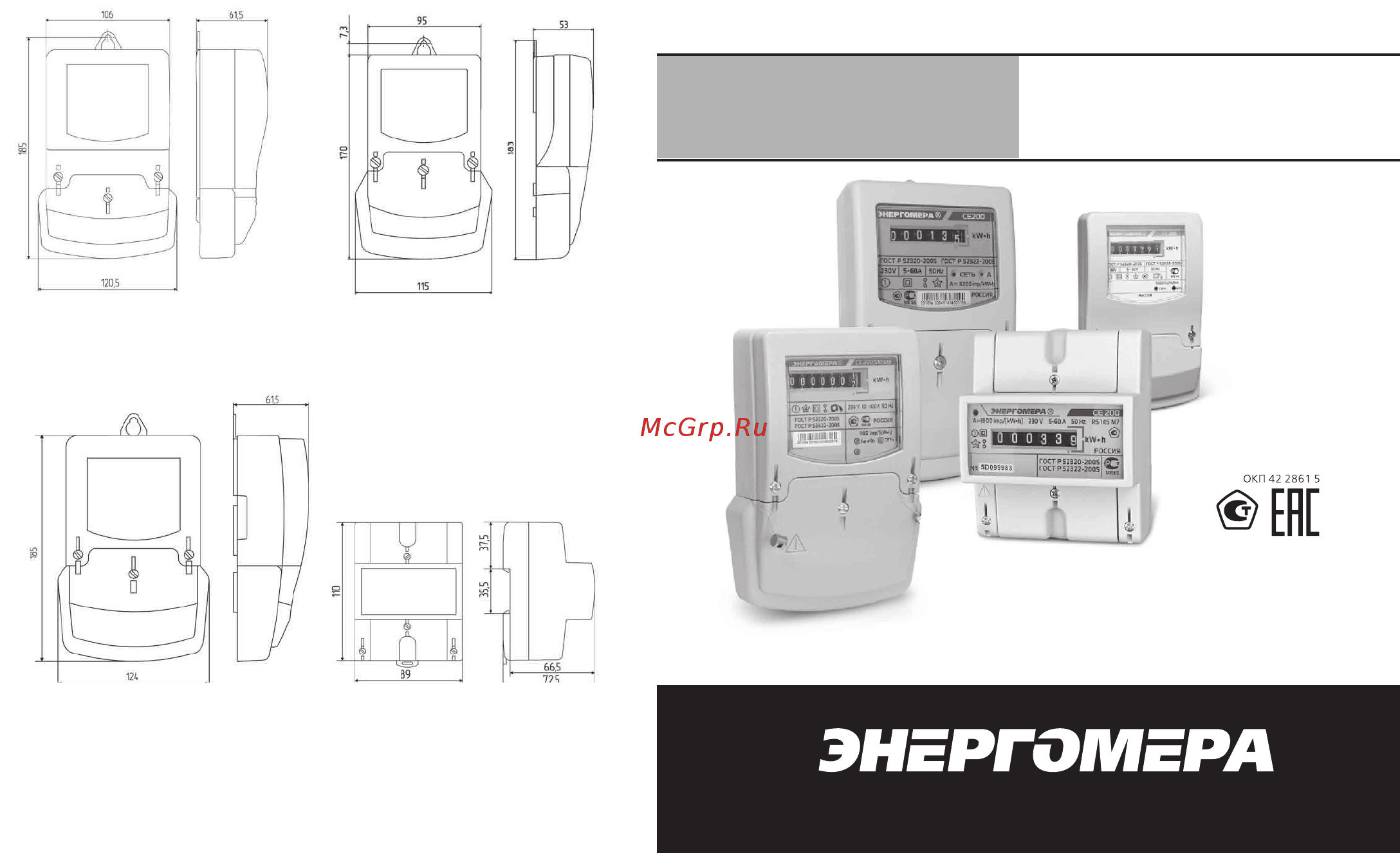

Габаритные и установочные размеры счетчиков

Рисунок А.1 – Габаритные

и установочные размеры

счетчика СЕ 200 S4

Рисунок А.3 – Габаритные

и установочные размеры

счетчика СЕ 200 S10

Рисунок А.2 – Габаритные

и установочные размеры

счетчика СЕ 200 S6

Рисунок А.4 – Габаритные

и установочные размеры

счетчика СЕ 200 R5

Изм.6 7.02.2015

Счётчик активной

электрической

энергии

однофазный

Руководство по эксплуатации

ИНЕС.411152.080.06 РЭ

СЕ 200

тип корпуса S6, R5, S4, S10

Предприятие-изготовитель:

АО «Электротехнические заводы «Энергомера»

355029, Россия, г. Ставрополь, ул. Ленина, 415,

тел.: (8652) 35-75-27, факс: 56-66-90,

Бесплатная горячая линия: 8-800-200-75-27

e-mail: concern@energomera.ru, www.energomera.ru

Счетчик следует устанавливать в местах с условиями по п. 2.

При монтаже счетчиков провод (кабель) необходимо очистить от изоляции на

длину 27 мм. Зачищенный участок провода должен быть ровным, без изгибов.

Открутить оба винта каждого зажима клеммной колодки до получения возможности

вставить провод в клеммный зажим. Вставить провод в контактный зажим без пере-

косов. Не допускается попадание в зажим участка провода с изоляцией, а также

выступ за пределы колодки оголенного участка. Сначала затягивают верхний винт.

Легким подергиванием провода убеждаются в том, что он зажат. Затем затягивают

нижний винт. После выдержки в несколько минут подтянуть соединение еще раз.

Диаметр подключаемых к счетчику проводов выбирается в зависимости от вели-

чины максимального тока нагрузки в соответствии с требованиями ПУЭ (1÷8) мм.

Подать питание на счетчик. При подключении нагрузки на счетном механизме

должны меняться показания.

ВНИМАНИЕ! Наличие на отсчетном устройстве показаний является следствием

поверки счетчика на предприятии-изготовителе, а не свидетельством его износа

или эксплуатации.

При подаче напряжения на счетчик происходит включение светодиода «Сеть

/1600 imp/kW•h» (для исполнения 5 (60) А) или «Сеть/800 imp/kW•h» (для

исполнения 10 (100) А). При подключении нагрузки данный световой индикатор

должен мигать.

8 Поверка прибора

Поверка счетчика проводится при выпуске из производства, после ремонта и

в эксплуатации в соответствии с документом «Счетчик активной электрической

энергии однофазный СЕ 200. Методика поверки ИНЕС.411152.080Д1», утверж-

денным ФГУП «ВНИИМС».

9 Техническое обслуживание

Техническое о

бслуживание счетчика в местах установки заключается в систе-

матическом наблюдении за его работой.

Периодическая поверка счетчика проводится в объеме, изложенном в разделе

8 настоящего РЭ, один раз в 16 лет или после среднего ремонта.

10 Условия хранения и транспортирования

Хранение счетчиков производится в упаковке предприятия-изготовителя при

температуре окружающего воздуха от 5 до 40°С и относительной влажности воз-

духа 80% при температуре 25°С.

Счетчики транспортируются в закрытых транспортных средствах любого вида.

Предельные условия транспорти

рования:

– температура окружающего воздуха от минус 50 до 70°С;

– относительная влажность 98% при температуре 35°С.

ТН ВЭД 9028301100

Гарантийное обслуживание:

357106, Ставропольский край,

г. Невинномысск, ул. Гагарина, д.217
