ELEYUS Troy 1200 LED SMD 60 BG [12/19] Инструкция по монтажу вытяжки

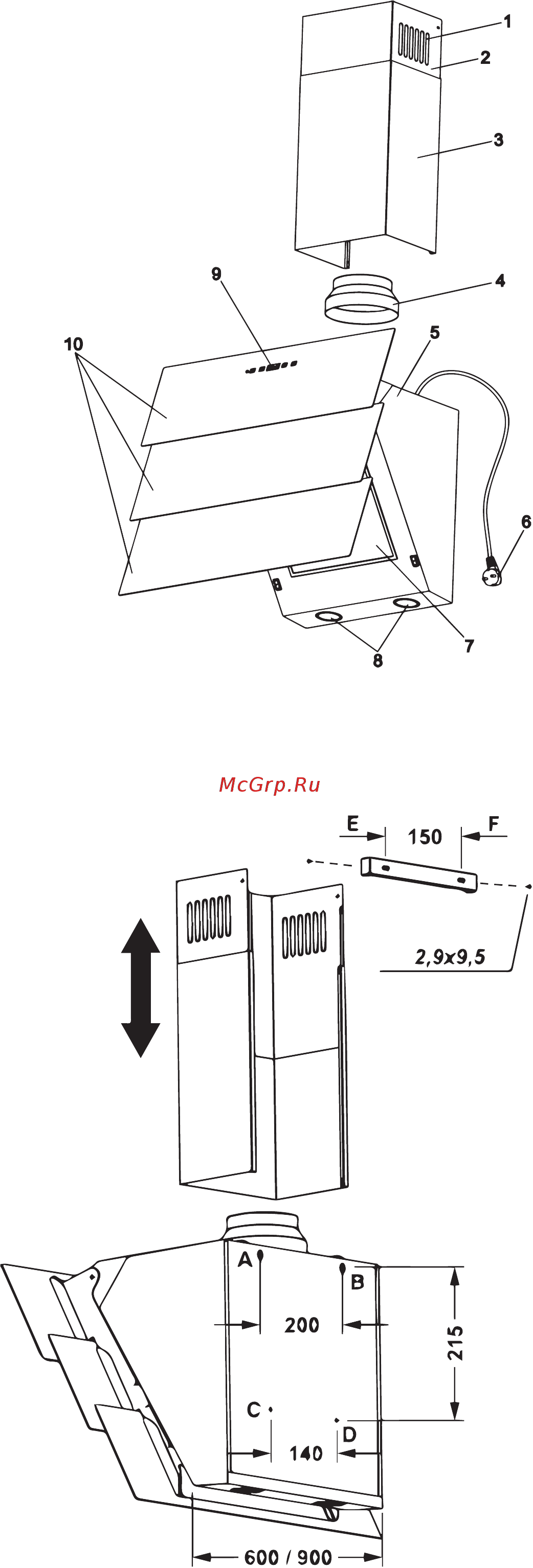

5.3 Вытяжка состоит из следующих составных частей (рис.3).

1 – вентиляционные пазы (режим рециркуляции воздуха)

2 – дымоход внутренний

3 – дымоход внешен

4 – переходник патрубка воздуховода (с Ø150 на Ø120)

5 – корпус вытяжки

6 – электрошнур с заземлением (Класс защыти - I )

7 – фильтр алюминиевый жироулавливающий

8 – лампы освещения (LED SMD)

9 – переключатель режимов работы вытяжки (сенсорный)

10 – декоративное стекло

6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ

6.1 Выберите режим работы и место для установки вытяжки.

6.2 Выньте вытяжку из упаковочной коробки.

6.3 Проверьте работу вытяжки, подключите к электросети

и проверьте все ее функции.

Напоминаем, что высота установки

вытяжки над электроплитами должна быть не менее

650мм, а над газовыми – не менее 750мм (рис.1).

6.4 Проведите разметку крепежных отверстий корпуса

на стене кухни. Для этого изготовьте бумажный шаблон

с координатами 4-х отверстий на задней стенке корпуса

(точки A, B, C, D див. схема монтажу); приложите

шаблон к стене на необходимой высоте, указанной

ранее, и выровняйте по уровню (рис.4).

6.5 Разметьте и просверлите в т. A, B, 2 отверстия

сверлом Ø 7мм глубиной 40мм.

6.6 Вставьте дюбели в просверленные отверстия и

вкрутите в т. A, B, 4 шурупа ПТГ 4,5х40, так,

чтобы расстояние между стеной и головкой шурупа

составляла 5мм.

6.7 Повесьте блок турбовентилятора на шурупах в

опорных точках A, B.

6.8 Установите на патрубке вытяжки переходник

воздуховода (Ø150 х 120мм).

6.9 Установите телескопический кожух дымохода на корпусе

вытяжки.Поднимите верхнюю панель кожуха с планкой под потолок,

чтобы он акрывал воздуховод вентиляции, и разметьте по пазам планки

2 отверстия под крепление (точки E, F) (рис.4).

Рис.3

Рис.4
