ELEYUS Venera A 750 LED SMD 60 BG [5/17] Інструкція по монтажу витяжки

6. ІНСТРУКЦІЯ ПО МОНТАЖУ ВИТЯЖКИ

6.1 Оберіть режим роботи і місце для встановлення витяжки.

6.2 Вийміть витяжку з пакувальної коробки.

6.3 Перевірте роботу витяжки, підключіть до електромережі і перевірте всі її функції.

6.4 Проведіть розмітку кріпильних отворів корпусу на стіні кухні. Для цього виготовте паперовий

шаблон з координатами 4-х отворів на задній стінці корпуса (точки А, B, C, D див. схема

монтажу); прикладіть шаблон до стіни на необхідній висоті, що вказана вище, і вирівняйте його

по рівню.

6.5 Намітьте і просвердліть в т. А, В, С, D 4 отвори Ø7мм глибиною 40мм.

6.6 Вставте дюбелі в просвердлені отвори і вкрутіть в т. А та В 2 шурупи ПТГ 4,5х40, так щоб

віддаль між стіною і головкою шурупа склала 5мм.

6.7 Повісьте корпус через фігурні пази в т. A, B на головки шурупів, а в т. C, D остаточно

закріпіть корпус 2-ма шурупами ПТГ 4,5х40.

6.8 При необхідності установіть на патрубку витяжки перехідник повітроводу (Ø150/120).

6.9 Вставте коминок в нішу корпусу так, щоб він закривав повітровід вентиляції, і розмітьте по

пазам планки коминка 2 отвори під кріплення (т. E, F).

6.10 Просвердліть 2 отвори Ø7, вставте в них дюбелі і закріпіть тільки планку 2-ма шурупами

ПТГ 4,5х40 до стіни.

6.11 Якщо витяжка буде працювати в режимі відводу повітря в димохід, змонтуйте повітровід

обраного діаметру згідно інструкції, забезпечивши його герметичність.

6.12 Якщо витяжка буде працювати в режимі рециркуляції, то повітровід не потрібний.

Необхідно встановити на Т-подібному штирі кришки турбовентилятора вугільний

запахопоглинальний фільтр (купується окремо).

6.13 Установіть коминок в нішу корпусу, з’єднавши з планкою коминка і з’єднайте їх з боків

2-ма шурупами (саморізи) ПКГ 2,9х9,5.

6.14 Перевірте надійність кріплення витяжки, підведіть і підключіть через розетку шнур до

електромережі з заземленням.

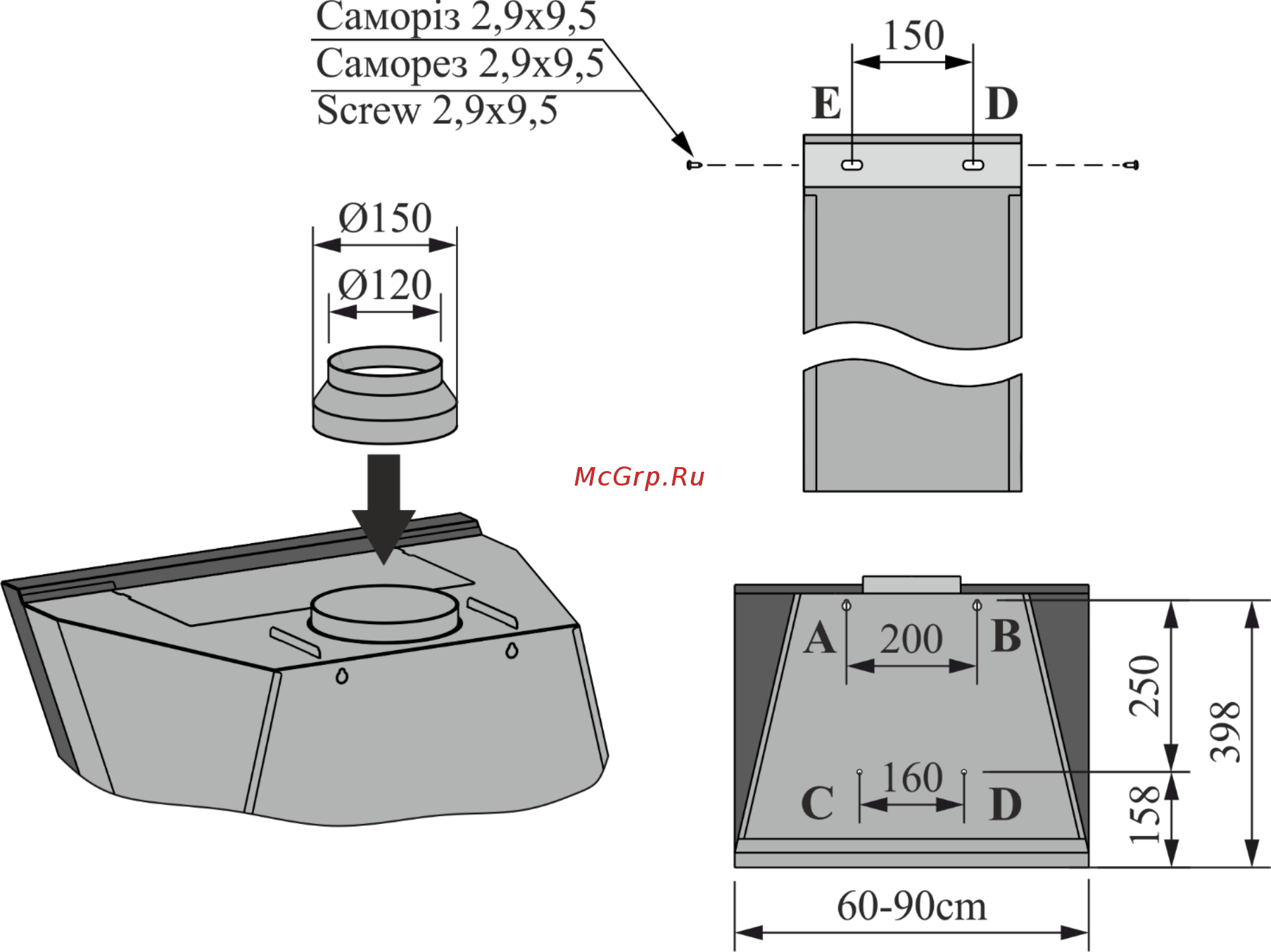

СХЕМИ МОНТАЖУ ВИТЯЖКИ:

VENERA A LED SMD
