Энергомера CE303-S34 [22/24] Нажать кнопку установить соединение при успешном соединении появится сообщение

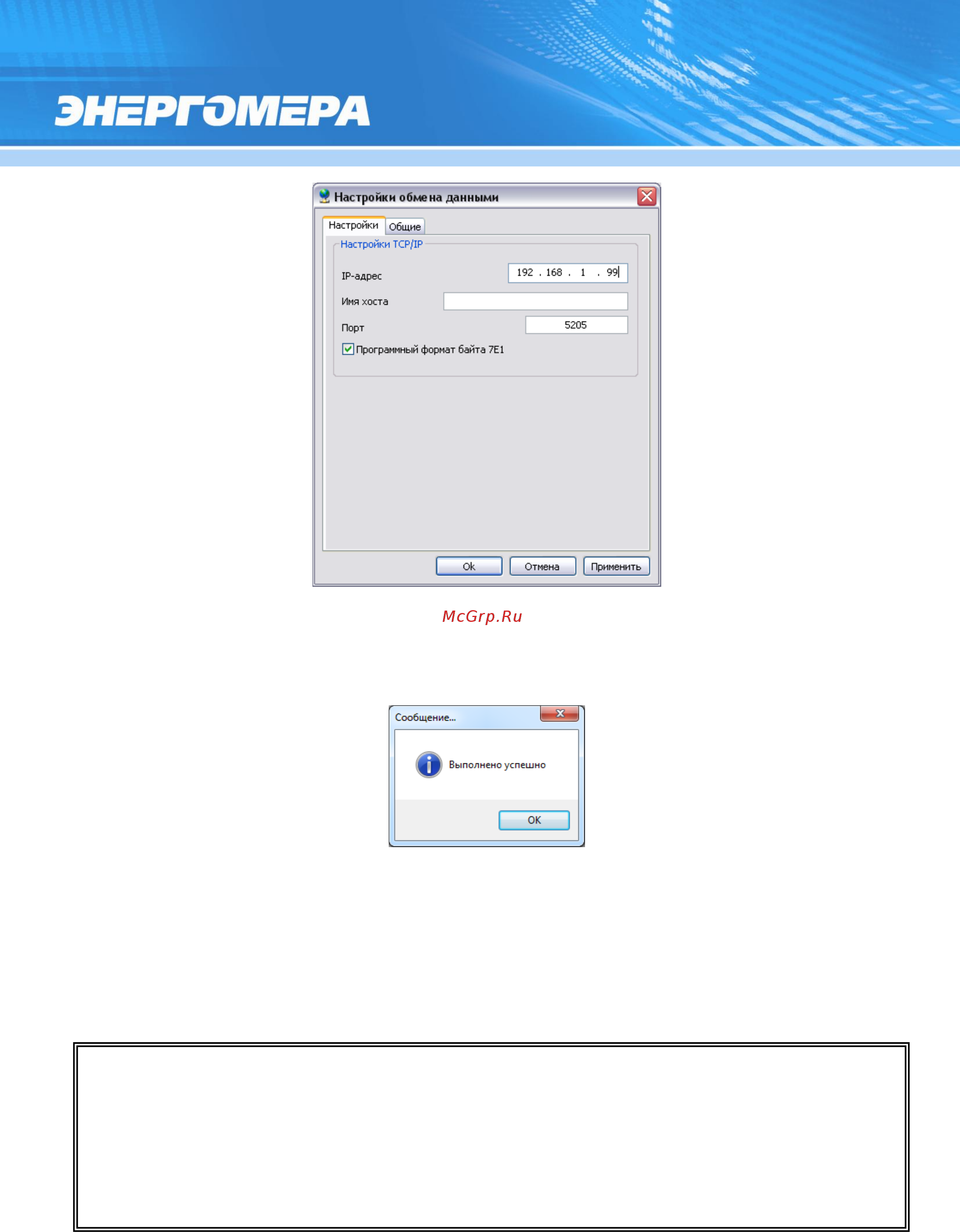

Рисунок 22 – вид окна настройки канала TCP/IP

4.3.6 Нажать кнопку «Установить соединение». При успешном соединении появится

сообщение:

Рисунок 23 – вид сообщения об успешном соединении

При ошибке установки соединения появится соответствующее сообщение. В этом случае

необходимо проверить настройки канала связи (п. 4.3.5), а также настройки счетчика (п.4.2).

4.3.7 Для проверки обмена со счетчиком по каналу Ethernet нажать кнопку

«Авторизация». Успешная авторизация свидетельствует об исправном и правильно

настроенном Ethernet - канале счетчика.

Связь со счетчиком CE201 и СЕ208 можно проконтролировать на ЖК-

индикаторе счетчика в окне «Начальная скорость обмена». Во время обмена

будут индицироваться символы «i» и «o» (см. рисунок п. 2.1). У счетчика СЕ303

во время обмена будет мигать значок батареи на экране. Если авторизация

прошла успешно, а индикации символов на ЖК-индикаторе нет, значит был вве-

ден IP-адрес, другого счетчика. В этом случае необходимо проверить настройки

канала связи.
