ЗГ
1
12
6 Контроль/установкапараметровсвязисосчетчикомспомощьюПОA
dminTools
ПодробнооработеAdminTools см.руководствооператора, котороерасположено
поадресуhttp://www.energomera.ru/software/AdminTools
Дляустановкипараметровсвязивыполнитьследующиедействия:
6
.1 Нажатькнопку«Устройство»напанелиинструментов.Выбратьтипустройст-
ва«СЕ303»(«СЕ301»)впроводникеустройств,находящемсявлевомверхнемуглу,од-
ним нажатием левой кнопки мыши или в главном окне программы двойным нажатием
кнопкимыши(рисунок59).

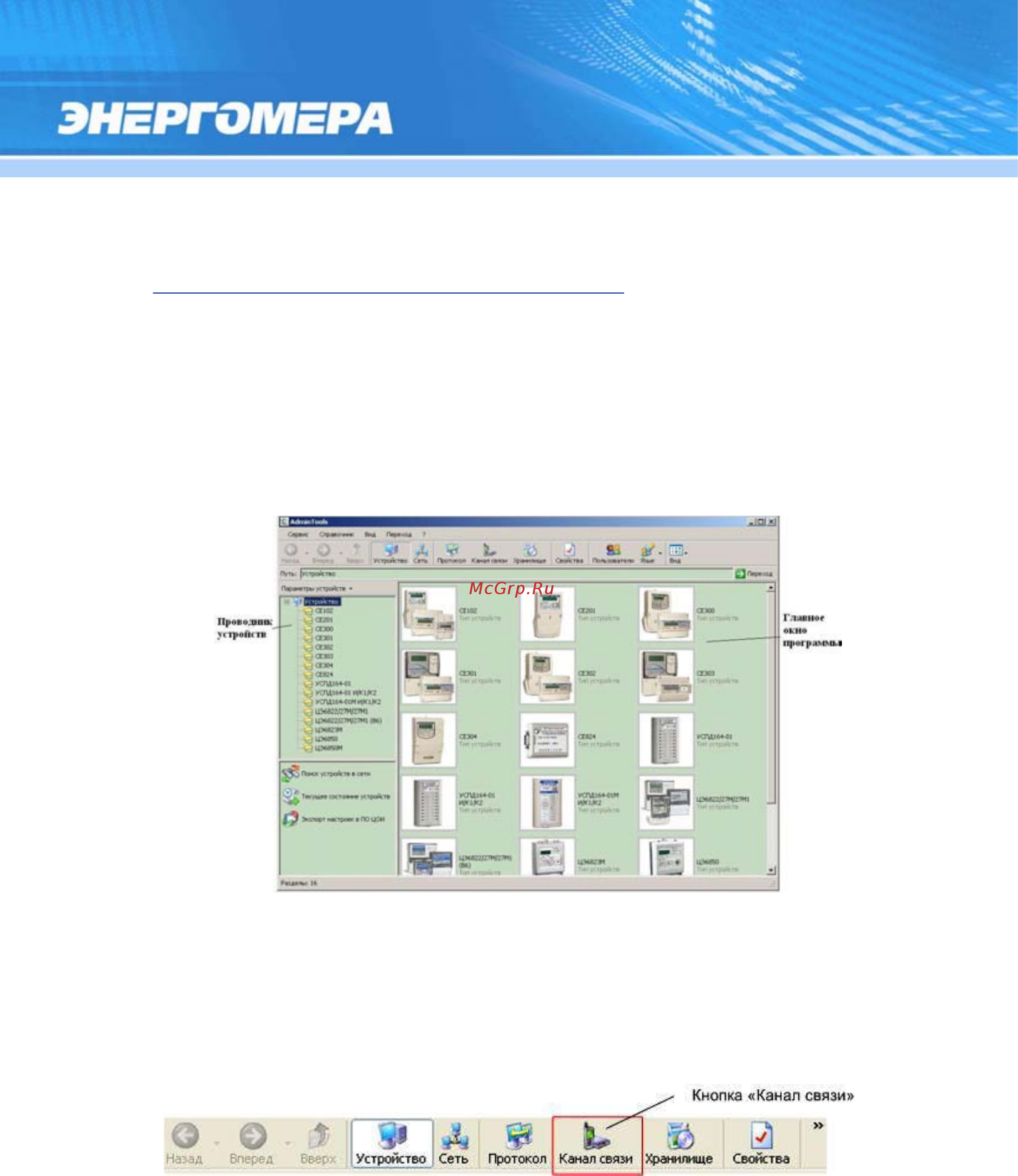

Ри
сунок 59 – Видокнапрограммыдлявыборатипасчётчика
6
.2 Нажать на панели инструментов кнопку «Канал связи» (или через меню
«Справочник→ Каналсвязи»)(рисунок60).Врезультатеоткроетсяокно«Справочник»,
котороепоказанонарисунке61.
Ри
сунок 60 – Кнопка«Каналсвязи»напанелиинструментов
