Энергомера CE303-S34 [71/228] Gsm модулем
![Энергомера CE303-S34 [71/228] Gsm модулем](/views2/1537191/page71/bg47.png)
ЗГ
7
1
розетки"19"
(дляисполнений
счетчиковсин-
терфейсами
EIA485, EIA232,
CE831М0х.03)

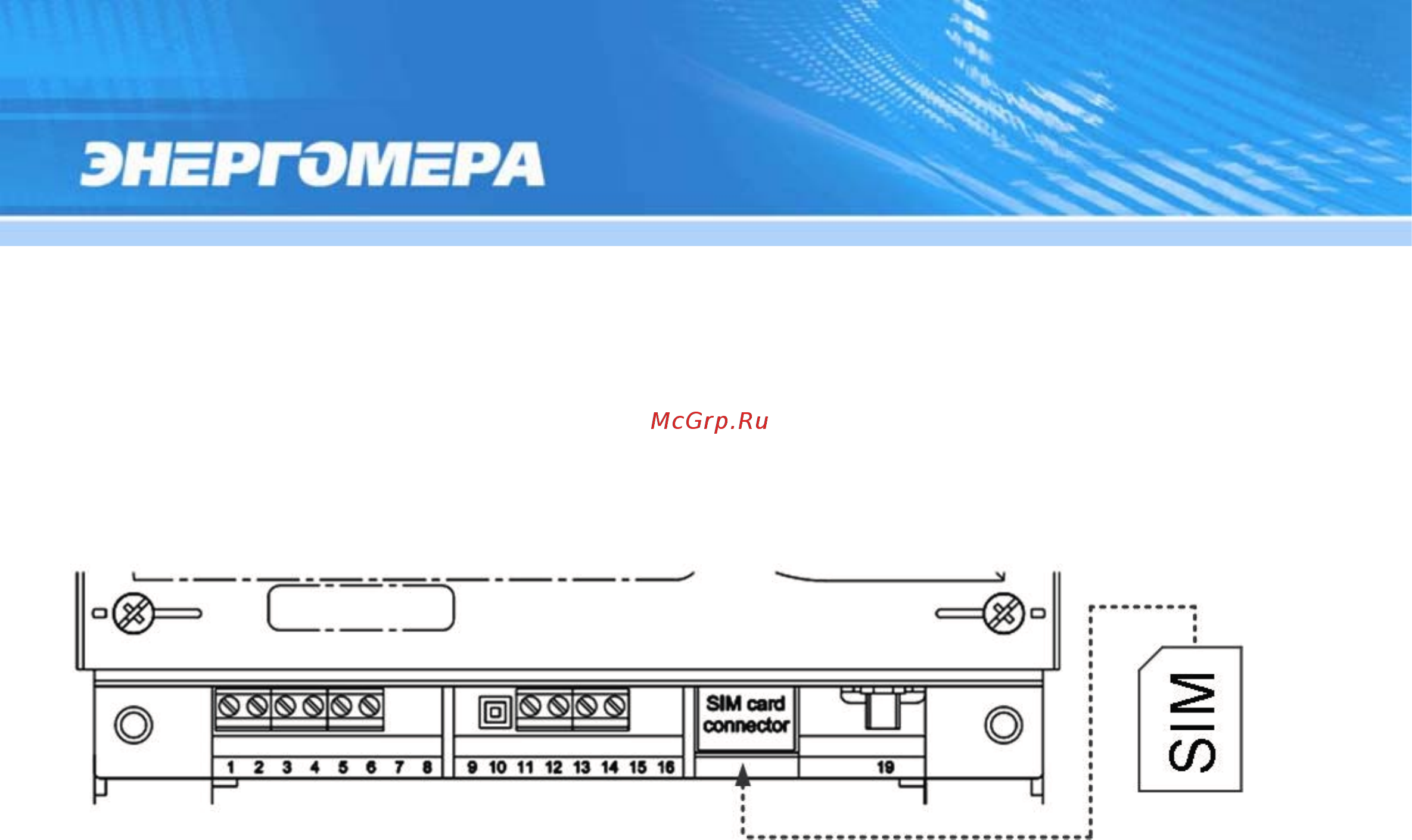

в) обозначение контактов счетчика СЕ30x S3x для исполнений со встроенным
G
SM-модулем
контакты1,2 подключениеимпульсныхвыходовTM1(P);
контакты3,4 подключениеимпульсныхвыходовTM2(Q)*;
контакт5 подключение(+)РИП(9-24В – дляисполненийсчетчикасовстроеннымGSM мо-
дулем,дляостальных9-12В);
контакт6 подключение(-)РИП(9-24В– дляисполненийсчетчикасовстроеннымGSM-
модулем,дляостальных9-12В);
контакт10 микропереключательэлектроннойпломбыкрышкиклеммнойколодки;
контакты11,12 подключениеРУиРС(реле1)дляисполненийсчетчикасовстроеннымGSM или
Ethernet модулем;
контакты13,14 подключениеРУиРС(реле2);
контакты15,16 подключениеРУиРС(реле1)дляисполненийсчетчикабезвстроенного GSM или
Ethernet модуля;
контакты18 разъёминтерфейсаEIA485встроенногомодуляEMB-250-100PI-004
илиEMB-250-100UI-005(левый– «A»,правый– «B»);
контакты19 взависимостиотисполнениясчетчика:розеткадляподключения интерфейсов
EIA485, EIA232;розеткаинтерфейсаEIA232, встроенногорадиомодуля
CE831M01.03илиCE831M02.03;розеткавстроенногоEthernet модуля;ВЧ– разъем
