ЗГ
7
2
дляподключениявнешнейантенны;заглушка.
Внимание!ИнтерфейсEIA485(разъём18счетчика)встроенногомодуляEMB-250-100PI-004(илиEMB-
250-100UI-005)иинтерфейсEIA232(разъем19счетчика)встроенногорадиомодуляCE831M01.03(или
CE831M02.03)предназначеныисключительнодляконфигурированияданныхмодулей(см.п.5.4.4.5 и
п.5.4.4.7).

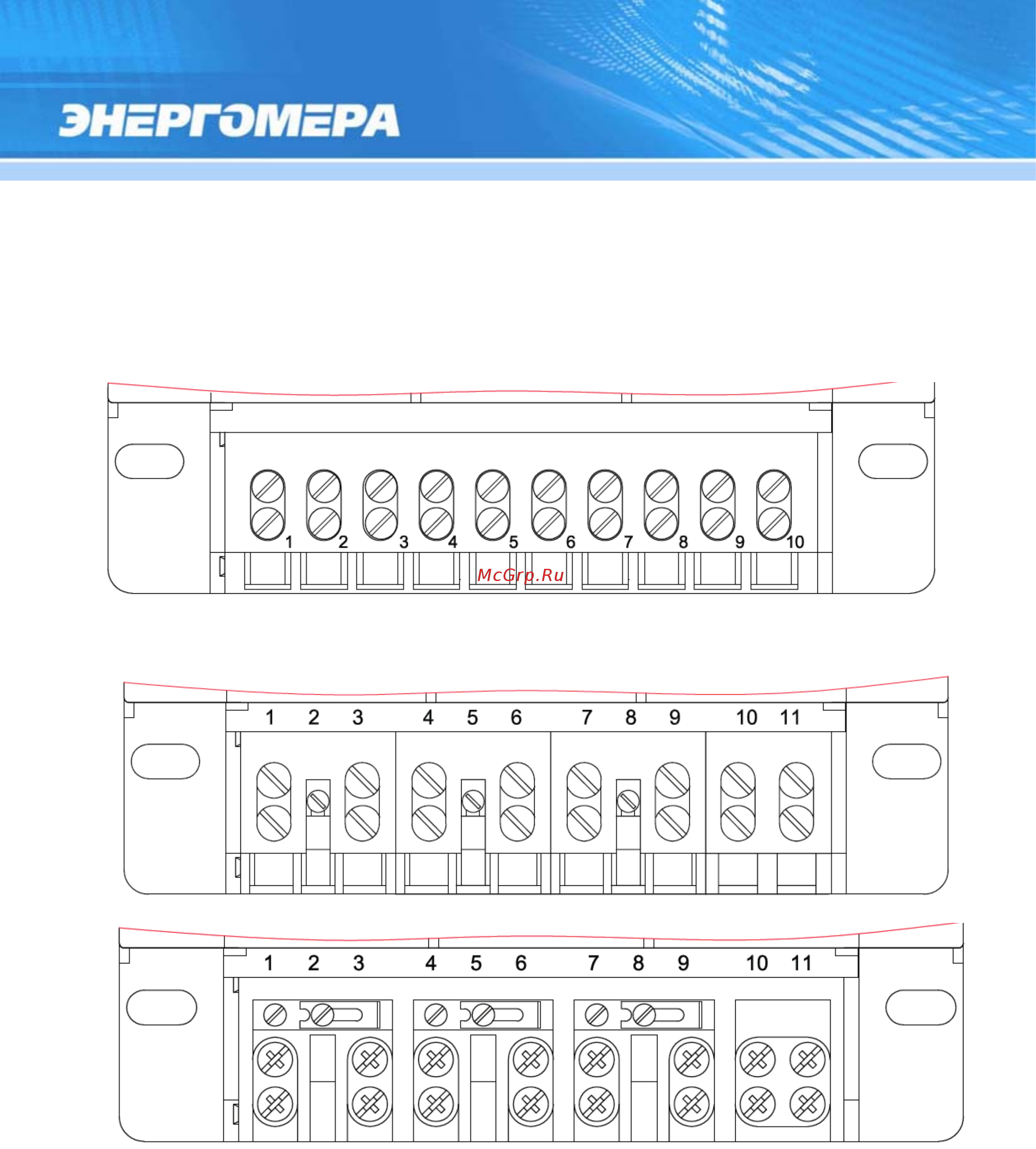

г)– обозначениеконтактовзажимовсчетчикаСЕ303S31 5X3иСЕ301S31 0X3
д)– обозначениеконтактовзажимовсчетчикаСЕ303S31 74X иСЕ301S31 14X
