.3.1Для каналасвязи «RS232» установитьпараметры порта связи согласнори-
сункури62:

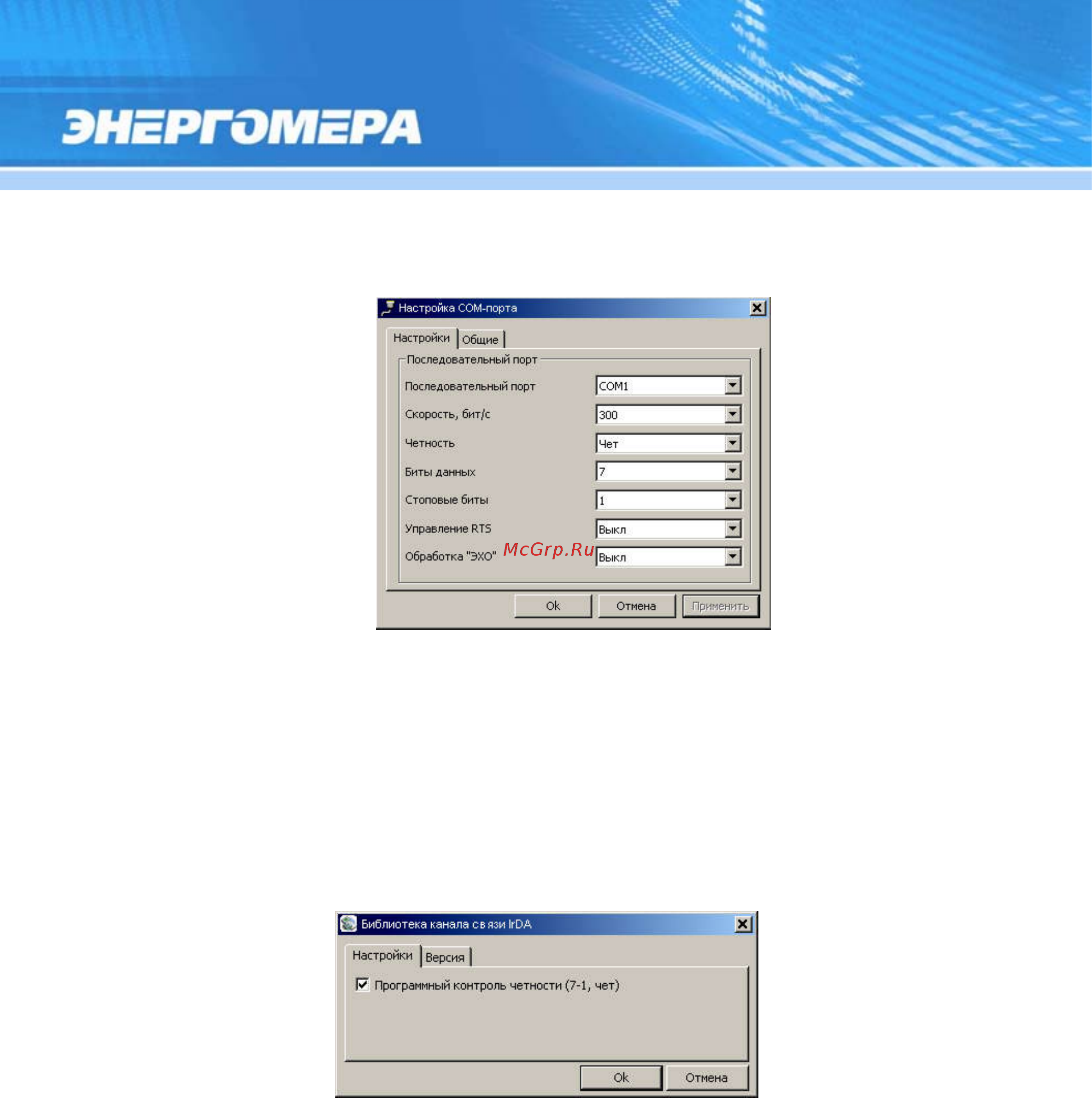

Рисунок6
2 – Окноредактированиянастроекканаласвязи«RS-232»
где«Последовательныйпорт»– номерCOM-порта,ккоторомуподключенсчетчик (илиоптого-
ловка);
«Скорость»– начальнаяскоростьобмена(300бит/с.дляопто-порта;9600бит/с.дляEIA485иZigBee).
6.3.2Для канала связи «IrDA» включить «Программный контроль четности (7-1,
чет)»(рисунок63).
Ри
сунок 63 – Окноредактированиянастроекканаласвязи«IrDA»
6
.3.3Дляканаласвязи«PLC-модем»установитепараметрыпортасвязисогласно
рисунку 64аипараметрысоединения согласно рисунку 64б(установитьтребуемые
значенияадресаPLC-модемаиадресаPLC-модуля):
