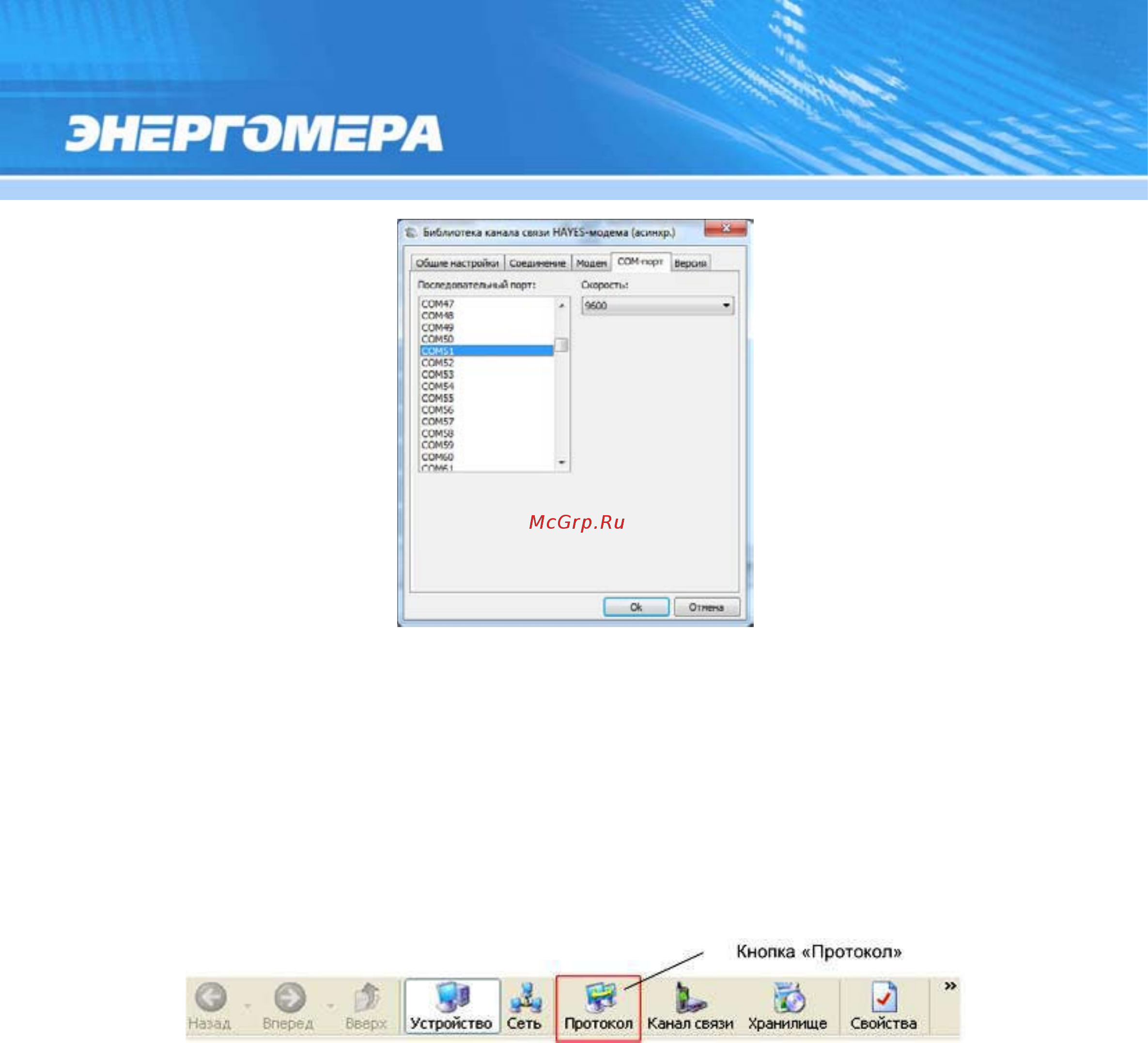

Рисунок6
7 – Настройкаканаласвязи«HAYES-модем(асинхр.)»
6.4 Нажатьправуюкнопкумышинавыделенномпрофиленастроекканаласвязи
ивпоявившемсяменювыполнитькоманду«Использовать».
6.5 Закрытьсправочник.
6.6 Нажатьнапанелиинструментовкнопку«Протокол»(иличерезменю«Спра-
вочник→ Протоколобмена»)(рисунок68).Врезультатеоткроетсяокно«Справочник».
Рисунок6
8 – Кнопка«Протокол»напанелиинструментов
6
.7 Выбрать профиль настроек протокола обмена «ГОСТ IEC 61107-2011» и на-
жать кнопку«Свойства» напанели задач.В результате откроется окно редактирования
настроекпротоколаобмена(рисунок69).
6.8 Взависимостиоттипаиспользуемогоканаласвязиустановитьзначенияна-
строекпротокола(см.рисунок69):
