ЗГ
1
21
д)«IrDA» е)«GSM»

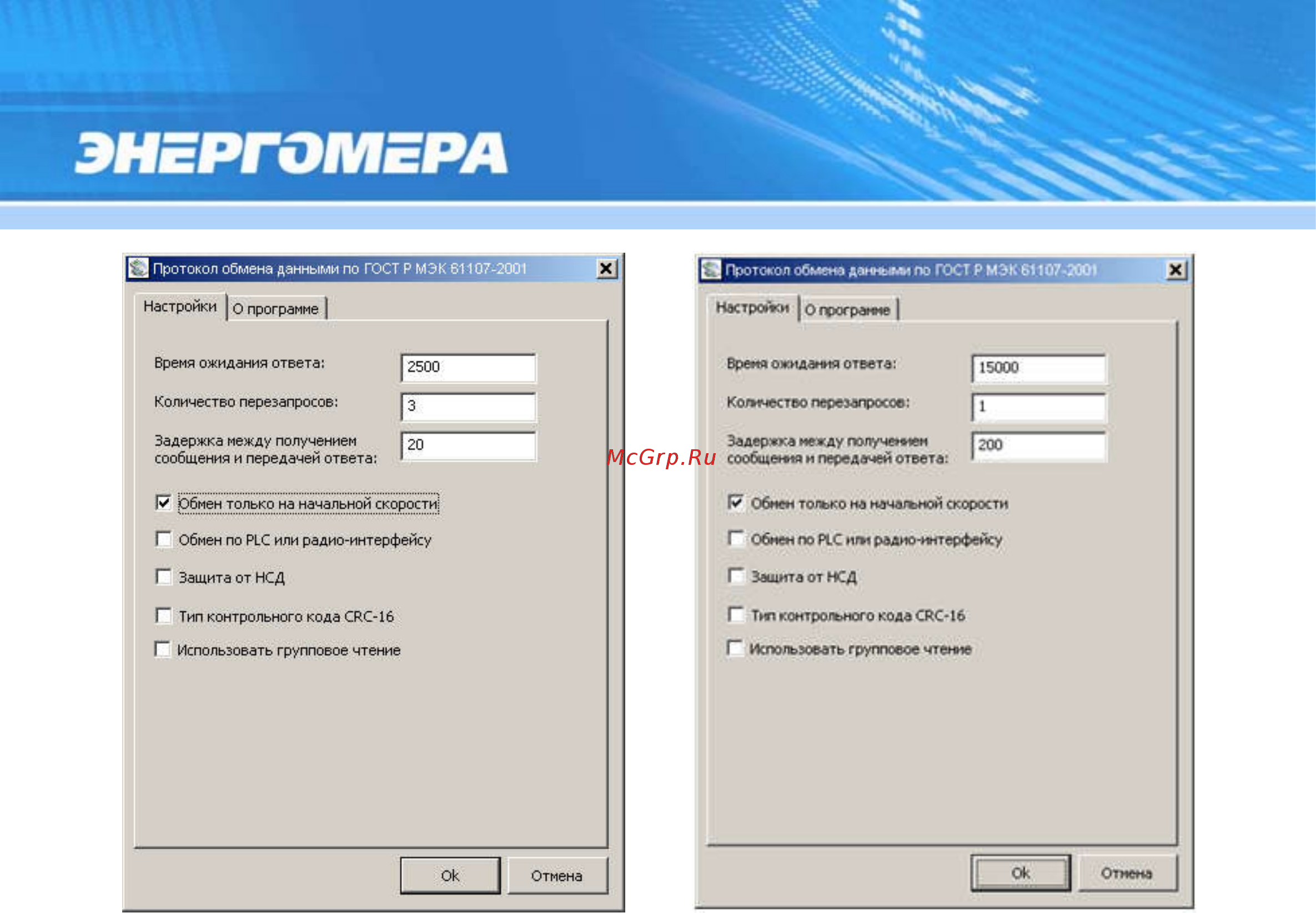

Рисунок69 – Настройкипротоколаобмена«ГОСТ IEC 61107-2011»
6
.9 Нажатьнакнопку«ОК»,чтобывнесенныеизменениявступиливсилу.
6.10 Нажать правую кнопку мыши на выделенном профиле настроек протокола
обменаивпоявившемсяменювыполнитькоманду«Использовать».
6.11 Закрытьсправочник.
6.12 Вразделеавторизацияустановитьидентификаторсчетчикаипарольдоступа
(рисунок70).Нажатьнакнопку«Авторизация».
