ЗГ
1
23

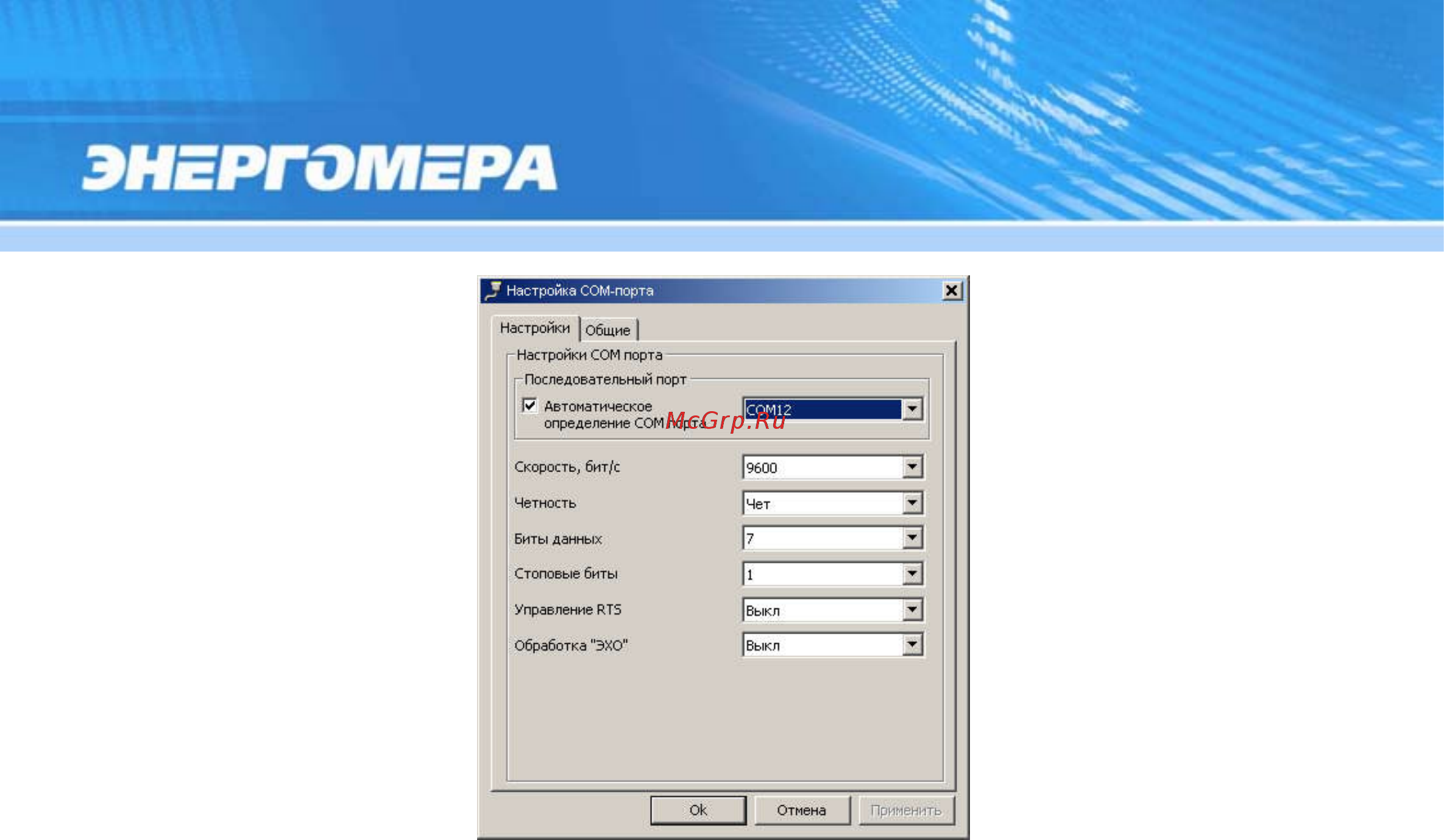

Рисунок71 - Окноредактированиянастроекканаласвязи«R
S232 (CE901)»
где«Последовательныйпорт»– номерCOM-порта, ккоторомуподключеноиндикаторноеустройство.
6
.14.2 НажмитенакнопкуОК,чтобывнесенныеизменениявступиливсилу.
6.14.3 Нажмитеправуюкнопкумышинавыделенномпрофиленастроекпро-
токолаобменаивпоявившемсяменювыполнитекоманду«Использовать».
6.14.4 Закройтесправочник.
6.14.5 В разделе «Авторизация» установить пароль доступа и нажать на
кнопку«Авторизация».
6.14.6 Перейдите на вкладку «Интерфейсныйобмен».Вразделе«Настройка
модема» проконтролировать параметры: «Идентификатор сети», «Идентификатор узла
счетчика», «Несущая частота» (см. рисунок 6.13) – они должны соответствовать на-
стройкамрадиомодуляСЕ831М0х.03,встроенноговсчетчиксм.п. 5.4.4.7
