ЗГ
1
58

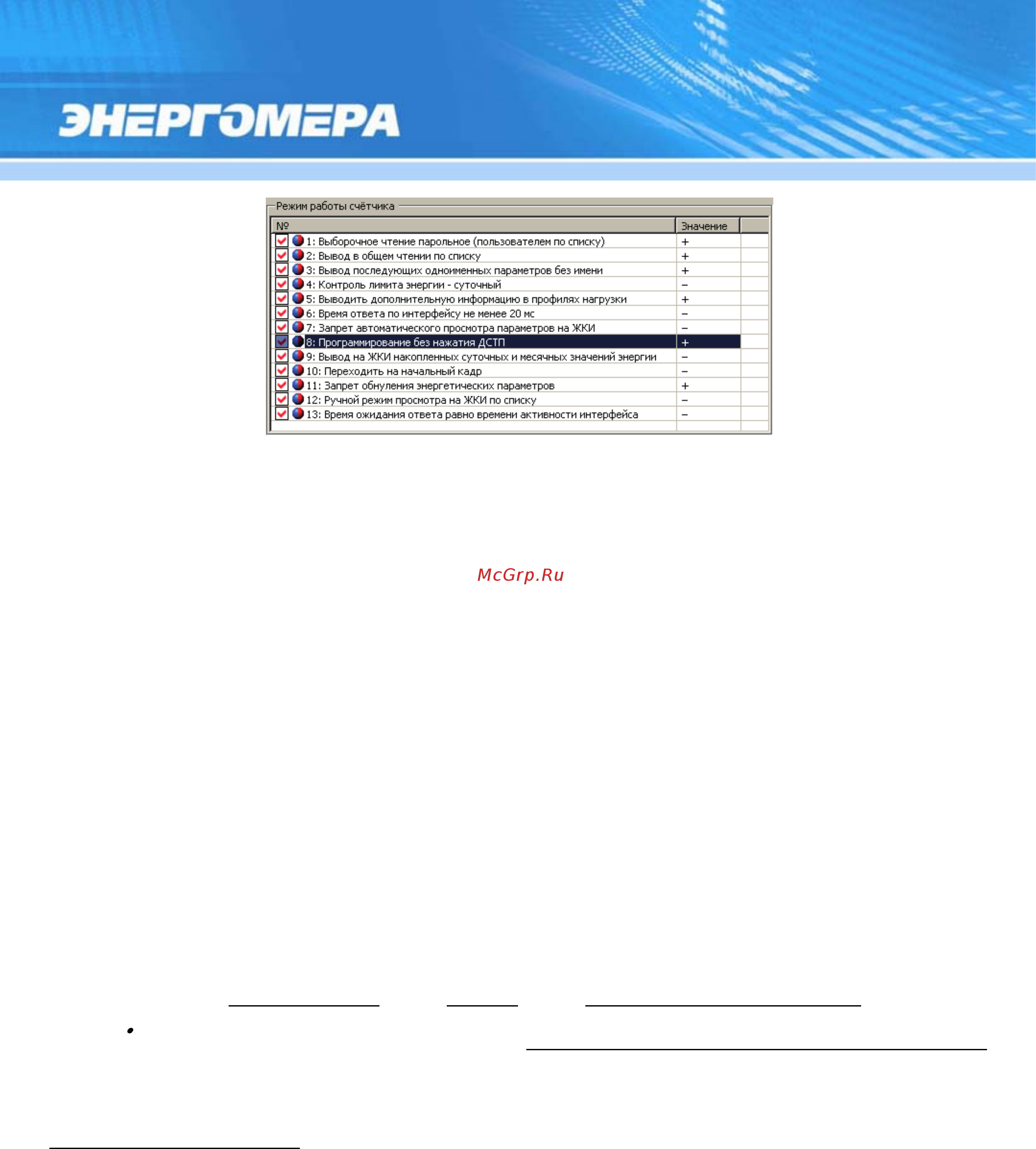

Рисунок90 – Группапараметров«»
1
9
7
.2.7РежимывыводаинформациинаЖКИ.
7.2.7.1 Общаяинформация
Описаниеинформации, выводимойнаЖКИсчетчика, приведеновп.4.4.Возмож-
ныследующиережимыпросмотравыводимойнаЖКИ информации:
- ручнойрежимпросмотра всехотображаемыхнаЖКИпараметров;
- ручнойрежим просмотрапараметроввыборочнопосписку;
- автоматический циклический режим просмотра параметров выборочно по
списку.
7.2.7.2 РучнойрежимпросмотравсехотображаемыхнаЖКИпараметров.
В данном режиме на ЖКИ выводится вся информация, содержащаяся в группах
параметров PART01-PART12(см.п.4.4).Дляактивацииданногорежиманеобходимопе-
рейти в раздел «
» → «
» → « » (параметр
CON
DI см. ПРИЛОЖЕНИЕБ) и, параметр«-
19
Внимание:причтенииилизаписиодноголюбогопараметраданногоокнавсеостальныепара-
метрыбудутсчитаныилизаписаныавтоматически.Поэтомупередкорректировкойпараметров
необходимо считатьвсепараметрыокна«Режимработысчетчика»,изменитьихнастройкина
требуемыеизаписатьвсчетчик.
