ЗГ
8
1
черезZ
igBee радиоинтерфейсприведенонарисунке37. ИнформацияоZigBee радиомо-
демахрасположенапоссылкам:
http://www.energomera.ru/ru/products/askue/zigbee-modem
;
htt
p://www.energomera.ru/ru/products/askue/zigbee-sniffer
.

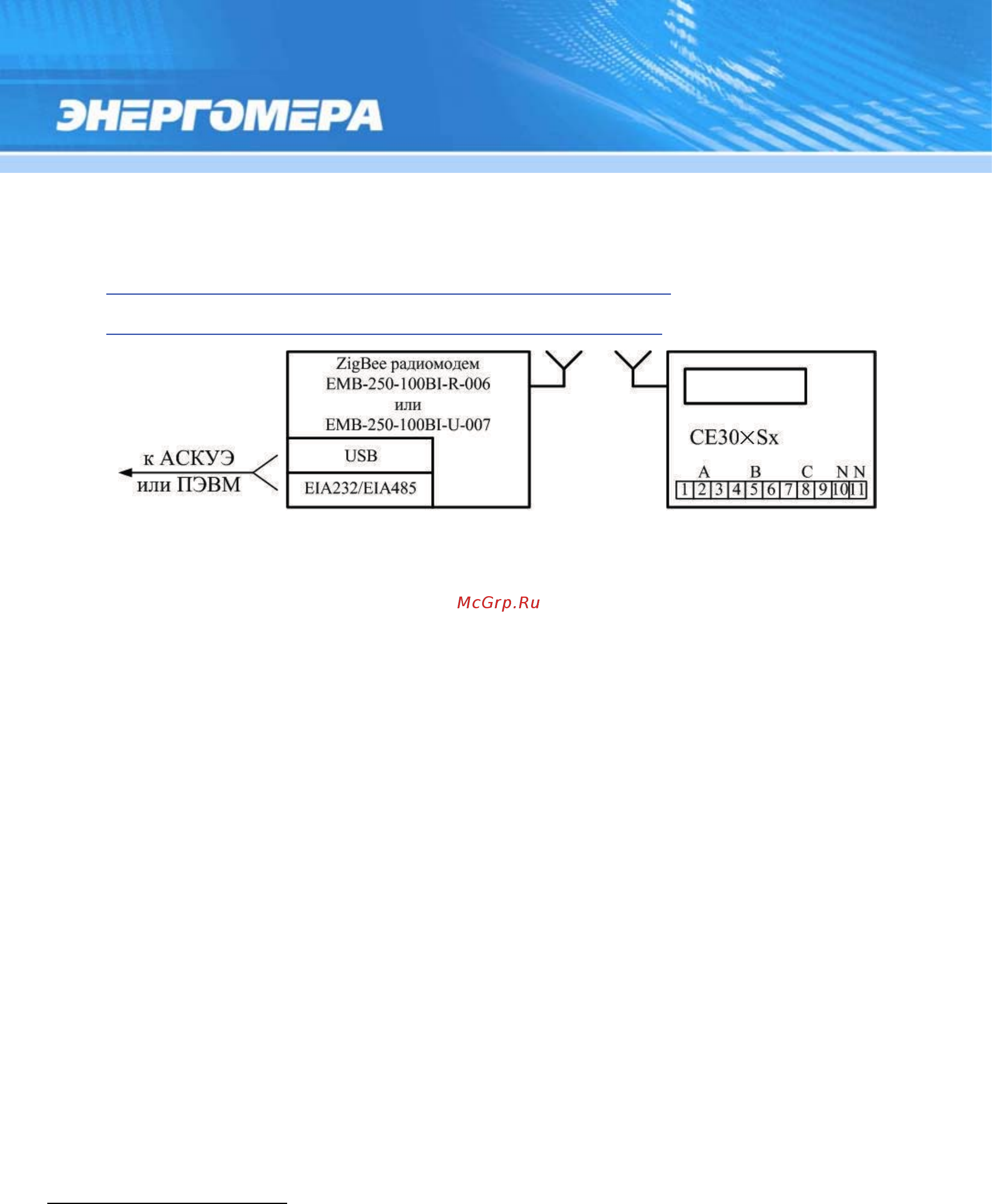

Рисунок3
7 – Схемаподключениясчетчика
5
.3.4.3.3 Счетчики СЕ30x S3X XXX XR1X…X(XX) СЕ831М01.03 и СЕ30x S3X
XXX XR2X…X(XX) СЕ831М02.03 могут использоваться совместно с индикаторным
устройством СЕ901 RU-01
, которое выполняет функцию дисплея счетчика. Описание
индикаторного устройстваприведеновруководствепоэксплуатации САНТ.418123.003
РЭ
.
Примечание:ДлясчетчиковисполненияR2совстроеннымирадиомодулямиСЕ831М02.03кантенному
разъемунеобходимоподключитьоднуизвнешнихантен
н:
- ANT 433 ESG-433-05 SMA-M3M(длякреплениянастекло,длинакабеля – 3м);
- ANT 433 ESG-433-04 SMA-M3M(штыревая,намагнитномосновании,длинакабеля – 3м);
- ANT 433 BY-433-05 SMA-M5M(длякреплениянастекло,длинакабеля – 5м);
- ANT 433 BY-433-06 SMA-M3M(штыревая,намагнитномосновании,длинакабеля – 3м),либодру-
гуюаналогичную.
5
.3.4.4 ИнтерфейсPLC
ПодключениелинийпередачиинформациисPLC-модемасчетчика,осуществляет-
сясвыводовфазыС(8 вывод)и"Земля"(10-11выводы)рисунокРисунок 38,
39.
В
ходит вкомплектпоставкисчетчика
