ЗГ
9
5

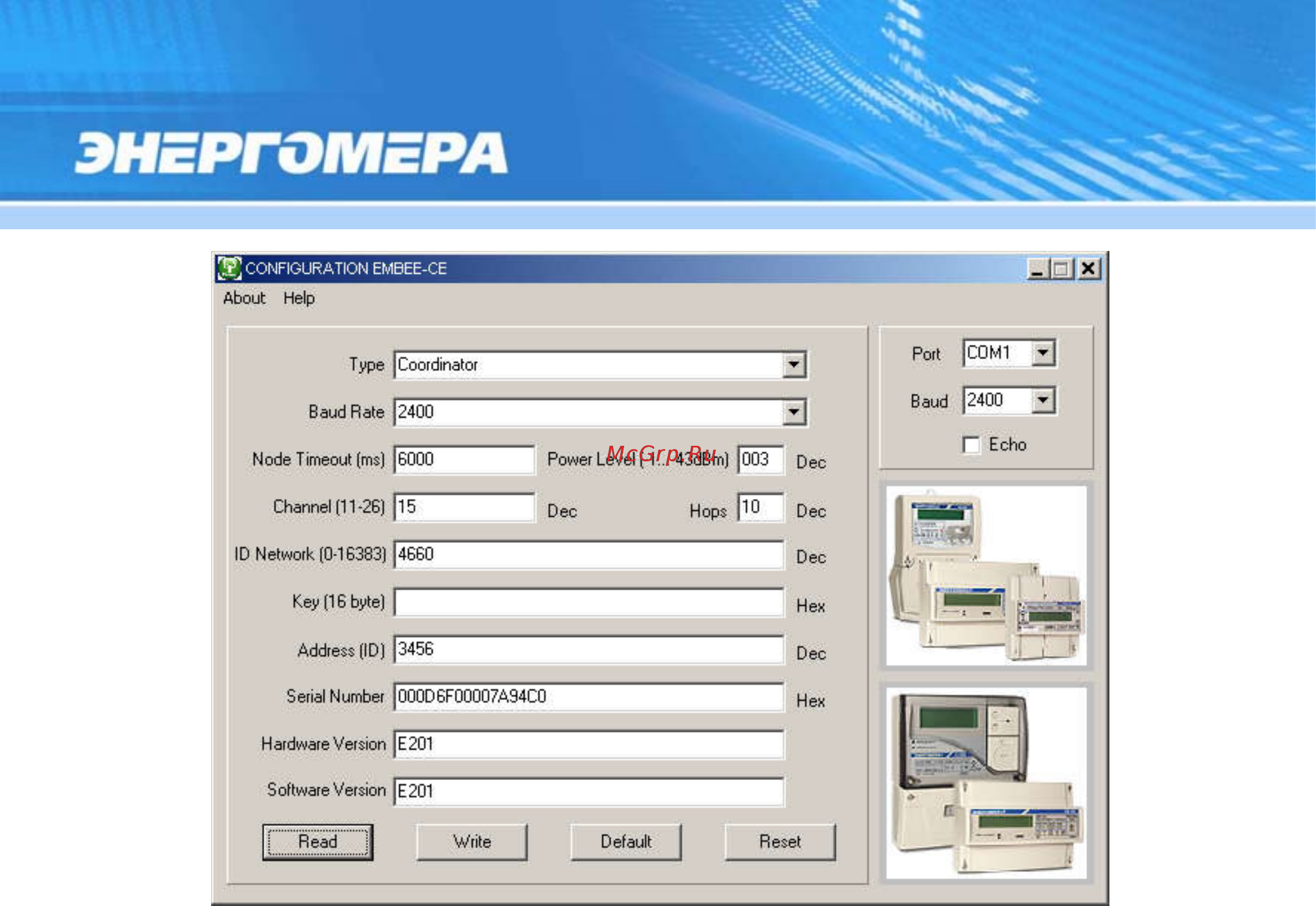

Рисунок4
5 – Config-EMBee-CE, конфигурированиемодема
- записатьнажатиемнакнопку«Write»;
- перезапуститьрадиомодем– координаторкнопкой«Reset»;
- убедиться, что параметры были корректно записаны считыванием с помо-
щьюкнопки«Read»;
После завершения конфигурирования радиомодема счетчика и координатора за-
пуститьпрограммуAdminTools, далеесм.п. 6.
5.4.4.6 УстановкасвязичерезинтерфейсP, (PLC).
- НафазуСсчетчикаподатьноминальноенапряжение (смп.5.2).
- Проверить значения начальной и рабочей скорости через интерфейс, они
должныбытьравны2400бод(3)(см.п.5.4.3).
- ИспользуяAdminTools,установитьсвязьсосчетчикомчерезоптопорт (см.п.
5.4.4.1).
