- установитьуказатель«подключенныймодем»;
- нажатькнопку«считать»;
- убедиться, что настройки модема (раздел «Режим работы») соответствуют
указаннымнарисунке49.

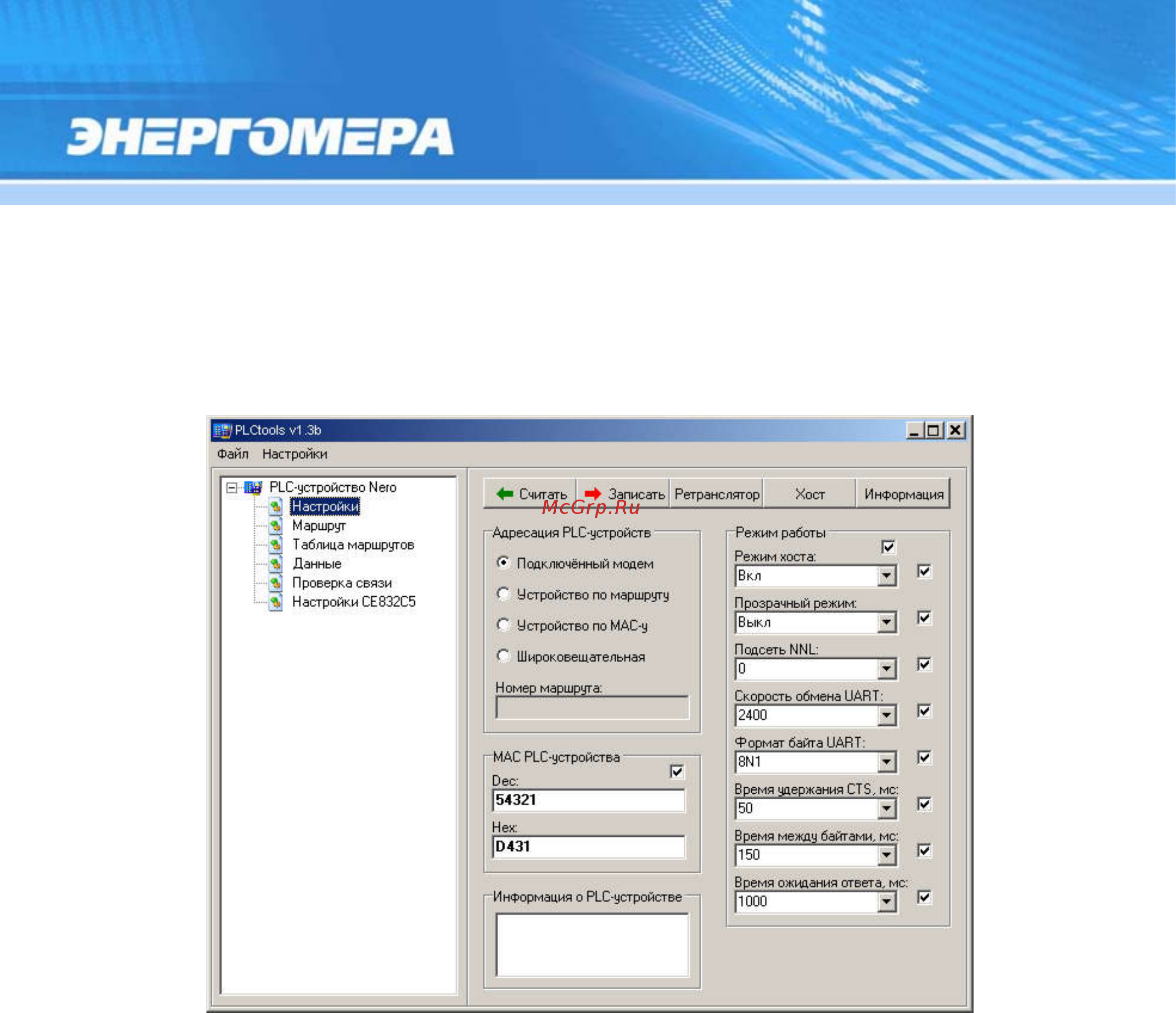

Рисунок49 – НастройкиPLC-модема
- Установитьуказательвполе«УстройствопоMAC-у
»:
