Лист 10 из 38

2.9 Принцип работы

2.9.1 В основе работы устройства лежит принцип считывания данных счетчиков по радиоин-

терфейсу, в соответствии с ГОСТ МЭК 61107-2011 и отображения данных на дисплее и пере-

дачи их в ПК (доступно в исполнении СЕ901 BU-03).

Обмен данными с ПК осуществляется по интерфейсу USB (доступно в исполнении

СЕ901 BU-03).

2.9.2 Структурная схема устройства приведена на рисунке 2.3.

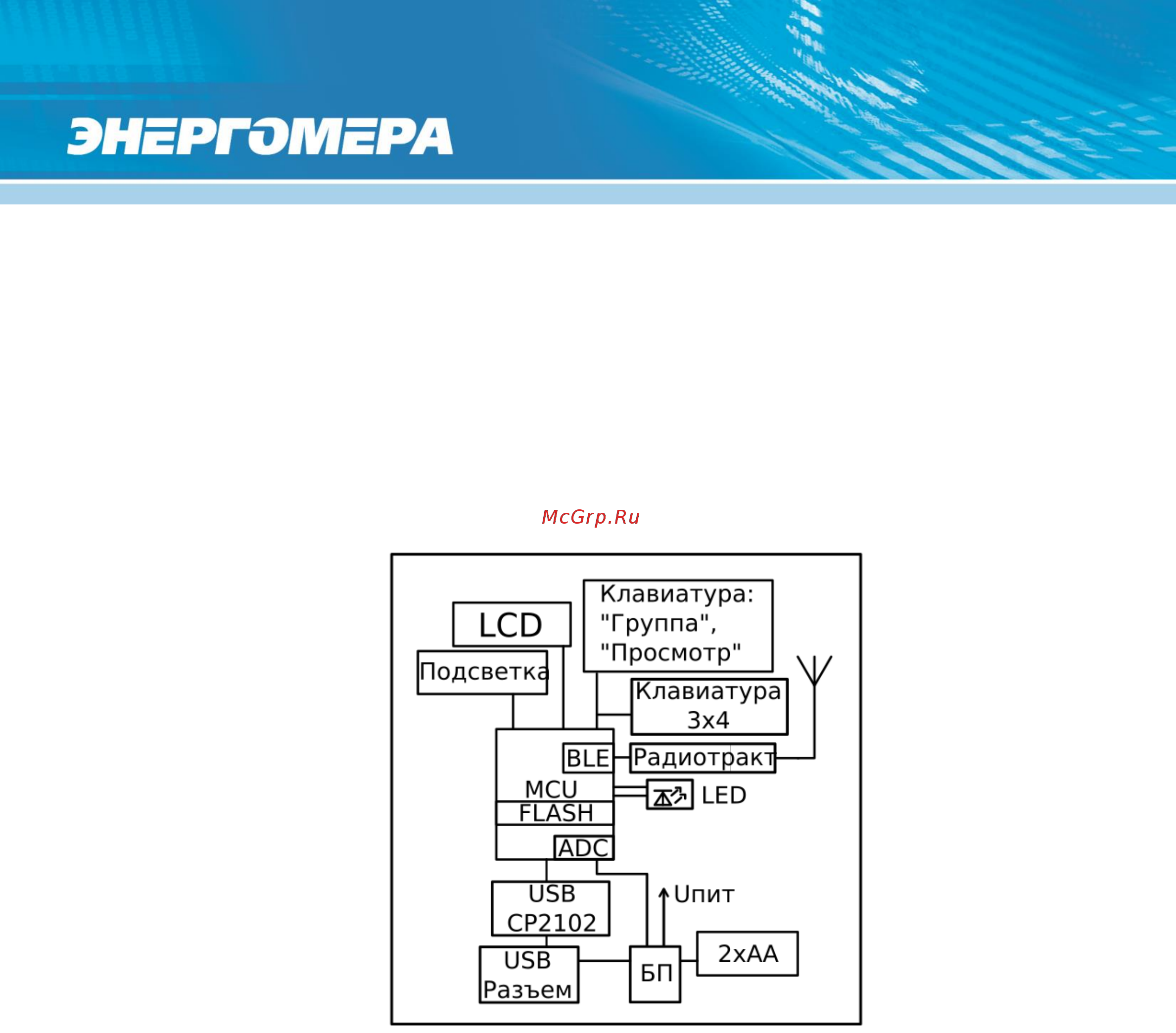

Рисунок 2.3 – Структурная схема устройства считывания счетчиков СЕ901

2.9.3 Узел БП осуществляет преобразование входного напряжения от элементов питания 3В

(2хAA) или от внешнего источника питания 5В постоянного тока в напряжения, необходимые

для питания всех узлов и модулей устройства (3В).

2.9.4 Узел интерфейса USB/UART (USB CP2102) предназначен для обмена данными между

ПК и устройством считывания (с помощью данного интерфейса осуществляется конфигуриро-

вание устройства считывания и прямой доступ к счетчику). Доступно в исполнении СЕ901 BU-

03.

2.9.5 Узел радиотракта предназначен для усиления радио сигнала.

2.9.6 Узел микроконтроллера (MCU) осуществляет управление всеми узлами устройства, вы-

водом на дисплей данных, полученных со счетчика и опросом клавиатуры.

2.9.7 Клавиатура состоит из кнопки: «ГРУППА» и «ПРОСМОТР».
