JVC RX-5022RSL [8/36] Подключение динамиков
![JVC RX-5022RSL [8/36] Подключение динамиков](/views2/1053733/page8/bg8.png)
5
Русский
SUBWOOFER
OUT

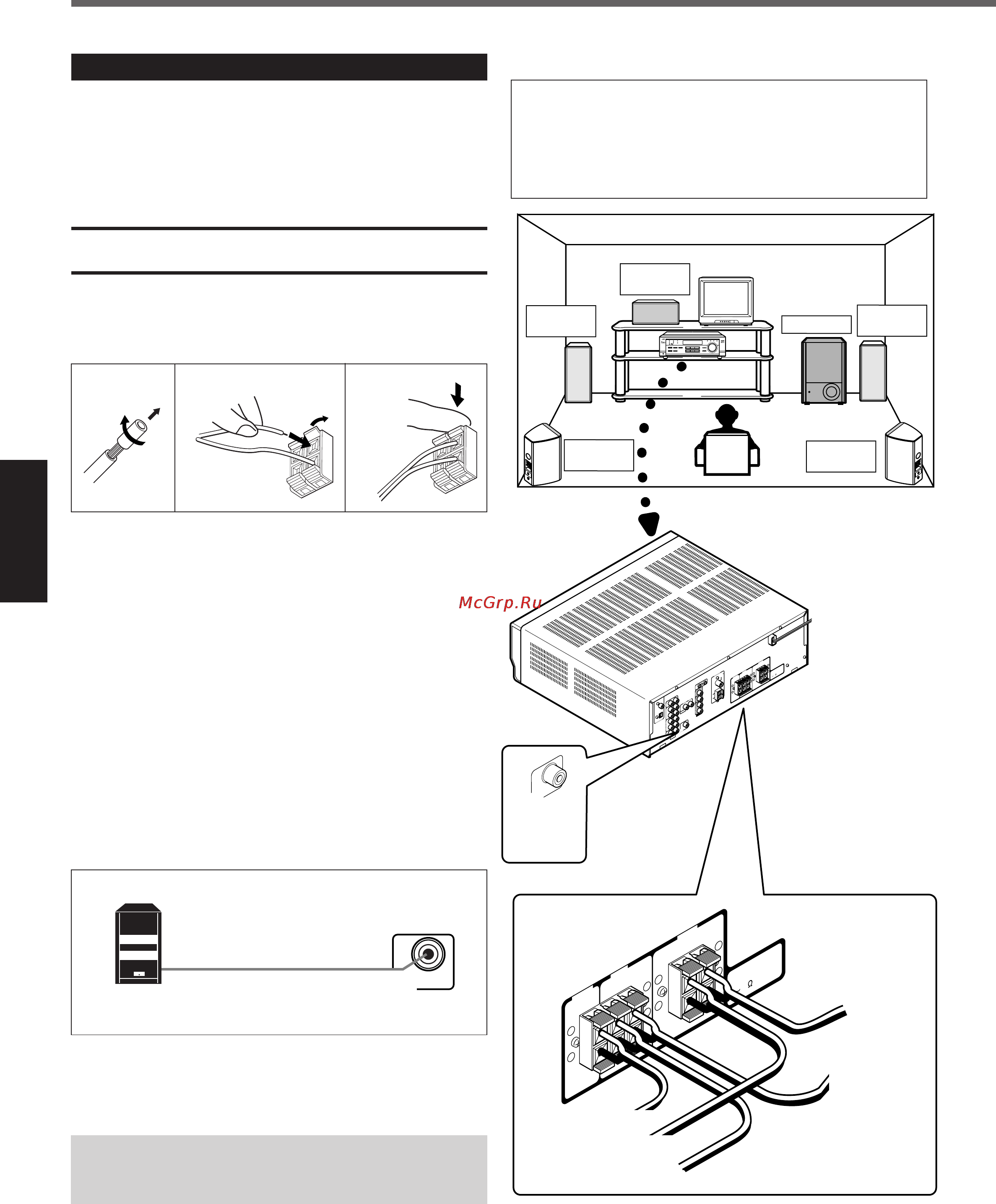

Схема расположения громкоговорителей
По умолчанию установлены следующие значения “NO”
для сабвуфера, “LARGE” для фронтальных динамиков и
“SMALL” для центрального и тыловых динамиков
. Для
достижения наилучшего звучания настройте параметры
сабвуфера и динамиков в соответствии с конфигурацией
Вашей системы. (См. стр. 12 и 13).
Подключение динамиков
После подключения фронтальных, центрального, тыловых
динамиков и/или сабвуфера настройте параметры динамиков
должным образом для оптимизации эффекта
пространственного звучания. Для получения более подробной
информации см. страницы с 12 по 14.
ПРЕДОСТЕРЕЖЕНИЕ:
Используйте динамики, на разъемах которых есть пометка
SPEAKER IMPEDANCE.
Подключение фронтальных, центрального и
тыловых динамиков
При подключении каждого динамика подключите разъемы
(+) и (–) на задней панели к разъемами на динамиках,
помеченными (+) и (–).
1
Отрежьте, сверните и удалите изоляцию на
концах каждого провода динамиков.
2
Откройте разъем (1) и вставьте в него провод
динамика (2).
3
Закройте разъем.
Подключение сабвуфера
Подключив сабвуфер, Вы можете усилить воспроизведение
низкочастотного звука или воспроизводить исходный сигнал
LFE при прослушивании цифровых материалов.
Подключите входное гнездо активного сабвуфера к гнезду
SUBWOOFER OUT на задней панели при помощи кабеля с
контактным штекером RCA (не входит в комплект).
• Ознакомьтесь также с инструкциями для Вашего сабвуфера.
Так как у низкочастотного звука направленность
отсутствует, Вы можете поместить сабвуфер куда угодно.
Как правило, сабвуфер устанавливают перед слушателем.
1
2
3
1
2
Правый тыловой
динамик
DIGITAL 1
(
DVD
)
DIGITAL 2
(
CD
)
CD
DVD
DVD
FM 75
COAXIAL
COMPU LINK-4
(SYNCHRO)
MONITOR
OUT
ANTENNA
TV SOUND
SUBWOOFER
OUT
AUDIO
VIDEO
AUDIO
OUT
(REC)
RIGHT LEFT
AM
LOOP
AM
EXIT
RIGHT LEFT
TAPE
/CDR
IN
(PLAY)
OUT
(REC)
OUT
(REC)
VCR
IN
(PLAY)
VCR
IN
(PLAY)
DIGITAL IN
CENTER
SPEAKER
REAR
SPEAKERS
RIGHT
LEFT
FRONT
SPEAKERS
RIGHT
LEFT
CAUTION :
SPEAKER IMPEDANCE
816
+
–
+
–
+
–
+
–
CENTER
SPEAKER
REAR
SPEAKERS
RIGHT
LEFT
FRONT
SPEAKERS
RIGHT
LEFT
CAUTION :
SPEAKER IMPEDANCE
816
+
–
+
–
+
–
+
–
К левому
фронт.
динамику
К правому тыловому динамику
К центральному динамику
К правому фронт. динамику
Левый фронт.
динамик
Сабвуфер
Центральный
динамик
Левый тыловой
динамик
Правый фронт.
динамик
К левому
тыловому
динамику
К
сабвуферу
SUBWOOFER
OUT
DVD VCR TV SOUND
ADJUST
RX-5022R AUDIO/VIDEO CONTROL RECEIVER
SETTING
MASTER VOLUME
CONTROL
DOWN UP
CD TAPE/CDR
SOURCE NAME
INPUT DIGITALINPUT ANALOG
SPEAKERS ON/OFF
SURROUND MODE
PHONES
SURROUND ON/OFF
FM/AM TUNING
STANDBY
FM/AM PRESET FM MODE
MEMORY
INPUT ATT
FM/AM
DIGITAL
SURROUND
STANDBY/ON
UP
DOWN
UP
DOWN
DIMMER
DISPLAY MODEPTY SEARCH TA/NEWS/INFO
Перед началом эксплуатации
Активный сабвуфер
01-07.RX-5022RSL[RUS] 29.01.02, 10:415
