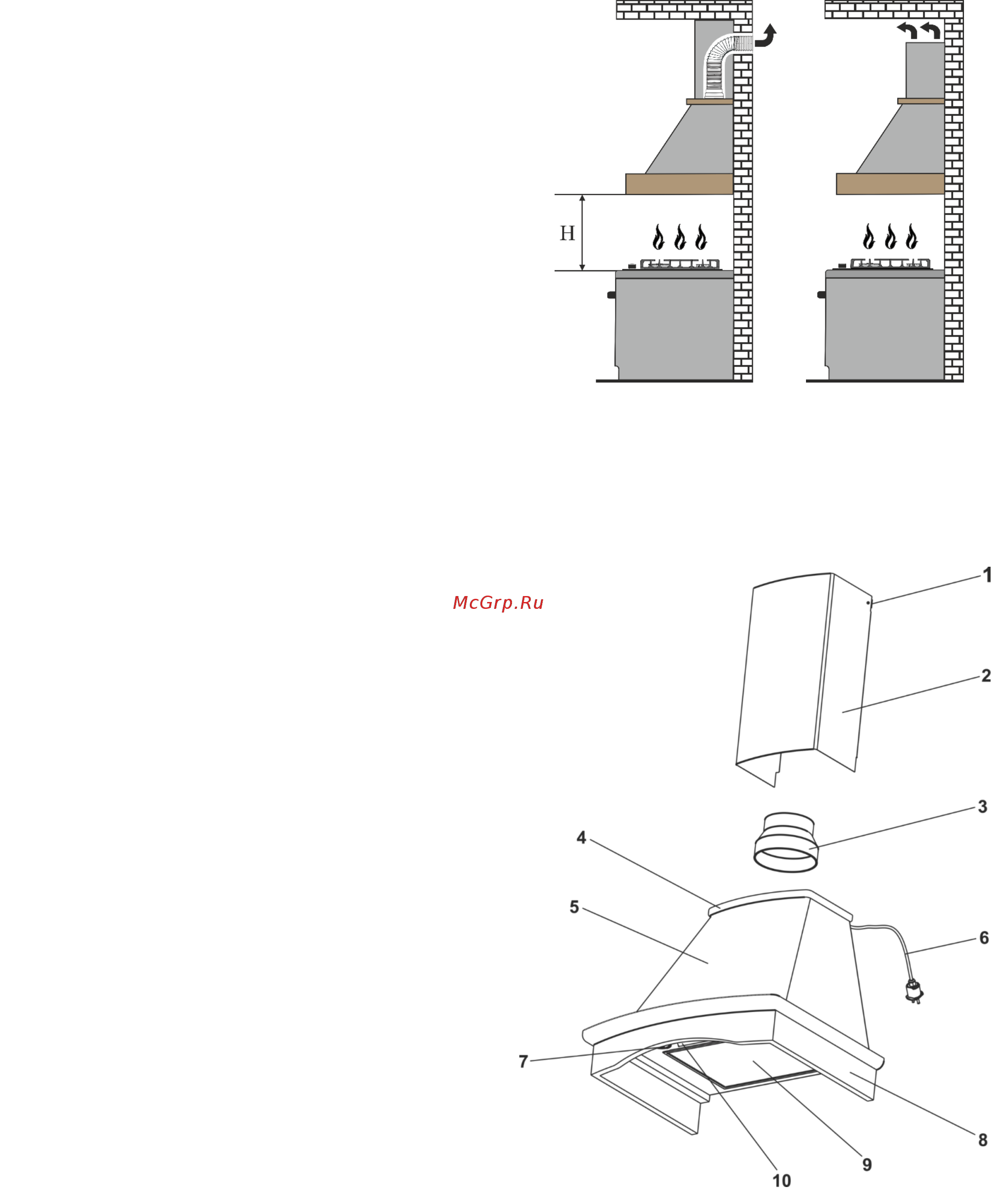

5.4 Вытяжка состоит из следующих составных частей (рис.3).

1 – кронштейн дымохода

2 – дымохода

3 – переходник патрубка (с Ø150 на Ø120)

4 – окантовка корпуса (дерево)

5 – корпус

6 – шнур электросети с заземлением

7 – лампы освещения (LED SMD)

8 – рамка корпуса (дерево)

9 – фильтр алюминиевый

жироулавливающий

10 – переключатель режимов работы

(механический)

6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ

6.1 Выберите режим работы и место для установки вытяжки.

6.2 Выньте вытяжку из упаковочной коробки.

6.3 Проверьте работу вытяжки, подключите к электросети и проверьте все ее функции.

6.4 Проведите разметку крепежных отверстий корпуса на стене кухни. Для этого изготовьте

бумажный шаблон с координатами 4-х отверстий на задней стенке корпуса (точки A, B, C, D

Ростояние Н:

для электроплит 65 – 75см

для газовых плит 75 – 85см

Рис.3

Рис.1

Рис.2

«Необходимо учитывать, что при включенной вытяжке в закрытом помещении

автоматически снижается давление, необходимо выровнять за счет притока свежего

воздуха. Этого можно достичь путем открытия дверей, окон или оборудованиям

специальной приточной вентиляции.»
