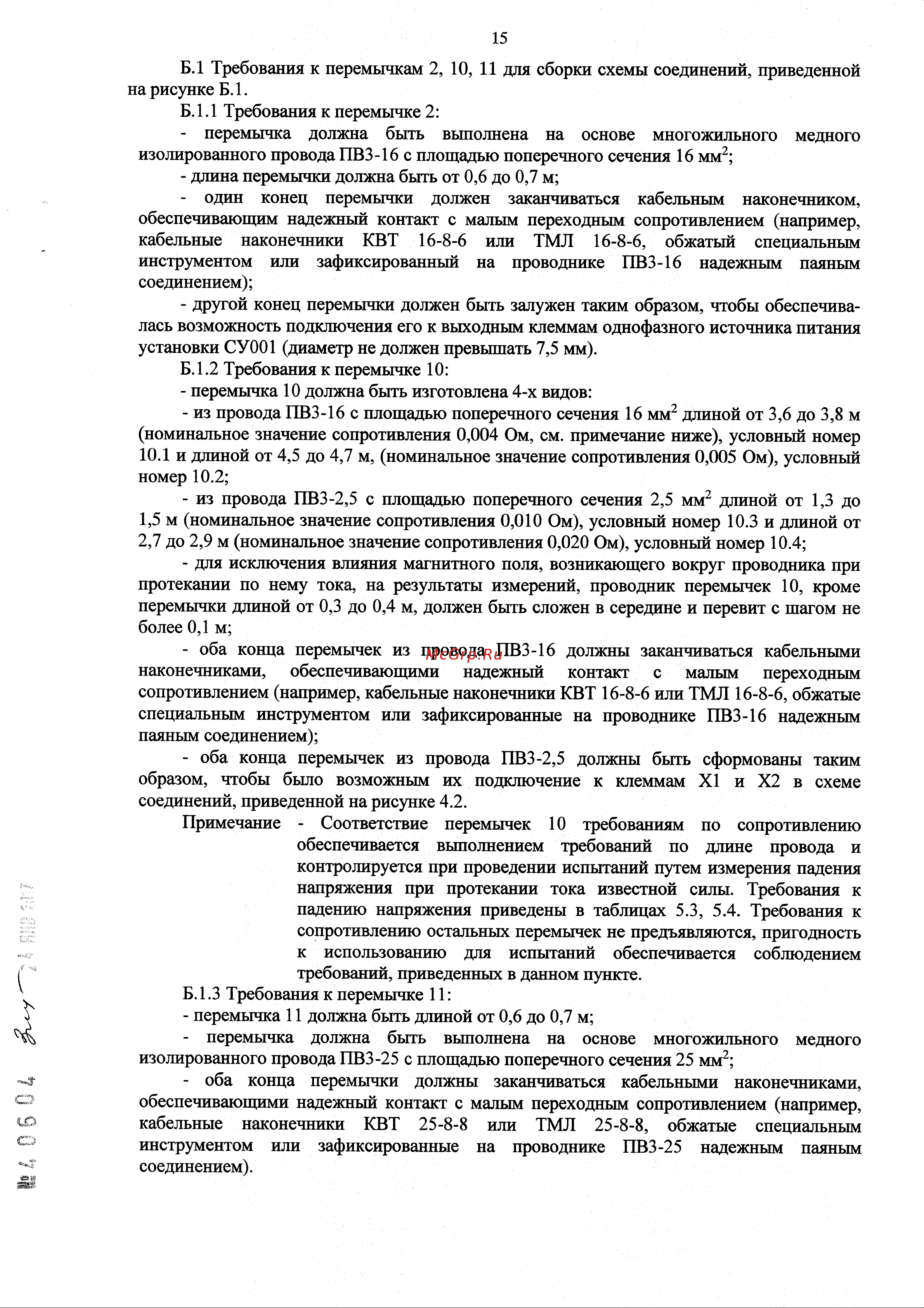

15 сэ м Ж Б 1 Требования к перемычкам 2 10 11 для сборки схемы соединений приведенной на рисунке Б 1 Б 1 1 Требования к перемычке 2 перемычка должна быть выполнена на основе многожильного медного изолированного провода ПВЗ 16 с площадью поперечного сечения 16 мм2 длина перемычки должна быть от 0 6 до 0 7 м один конец перемычки должен заканчиваться кабельным наконечником обеспечивающим надежный контакт с малым переходным сопротивлением например кабельные наконечники КВТ 16 8 6 или ТМЛ 16 8 6 обжатый специальным инструментом или зафиксированный на проводнике ПВЗ 16 надежным паяным соединением другой конец перемычки должен быть залужен таким образом чтобы обеспечива лась возможность подключения его к выходным клеммам однофазного источника питания установки СУ001 диаметр не должен превышать 7 5 мм Б 1 2 Требования к перемычке 10 перемычка 10 должна быть изготовлена 4 х видов из провода ПВЗ 16 с площадью поперечного сечения 16 мм2 длиной от 3 6 до 3 8 м номинальное значение сопротивления 0 004 Ом см примечание ниже условный номер 10 1 и длиной от 4 5 до 4 7 м номинальное значение сопротивления 0 005 Ом условный номер 10 2 из провода ПВЗ 2 5 с площадью поперечного сечения 2 5 мм2 длиной от 1 3 до 1 5 м номинальное значение сопротивления 0 010 Ом условный номер 10 3 и длиной от 2 7 до 2 9 м номинальное значение сопротивления 0 020 Ом условный номер 10 4 для исключения влияния магнитного поля возникающего вокруг проводника при протекании по нему тока на результаты измерений проводник перемычек 10 кроме перемычки длиной от 0 3 до 0 4 м должен быть сложен в середине и перевит с шагом не более 0 1 м оба конца перемычек из провода ПВЗ 16 должны заканчиваться кабельными наконечниками обеспечивающими надежный контакт с малым переходным сопротивлением например кабельные наконечники КВТ 16 8 6 или ТМЛ 16 8 6 обжатые специальным инструментом или зафиксированные на проводнике ПВЗ 16 надежным паяным соединением оба конца перемычек из провода ПВЗ 2 5 должны быть сформованы таким образом чтобы было возможным их подключение к клеммам XI и Х2 в схеме соединений приведенной на рисунке 4 2 Примечание Соответствие перемычек 10 требованиям по сопротивлению обеспечивается выполнением требований по длине провода и контролируется при проведении испытаний путем измерения падения напряжения при протекании тока известной силы Требования к падению напряжения приведены в таблицах 5 3 5 4 Требования к сопротивлению остальных перемычек не предъявляются пригодность к использованию для испытаний обеспечивается соблюдением требований приведенных в данном пункте Б 1 3 Требования к перемычке 11 перемычка 11 должна быть длиной от 0 6 до 0 7 м перемычка должна быть выполнена на основе многожильного медного изолированного провода ПВЗ 25 с площадью поперечного сечения 25 мм2 оба конца перемычки должны заканчиваться кабельными наконечниками обеспечивающими надежный контакт с малым переходным сопротивлением например кабельные наконечники КВТ 25 8 8 или ТМЛ 25 8 8 обжатые специальным инструментом или зафиксированные на проводнике ПВЗ 25 надежным паяным соединением
