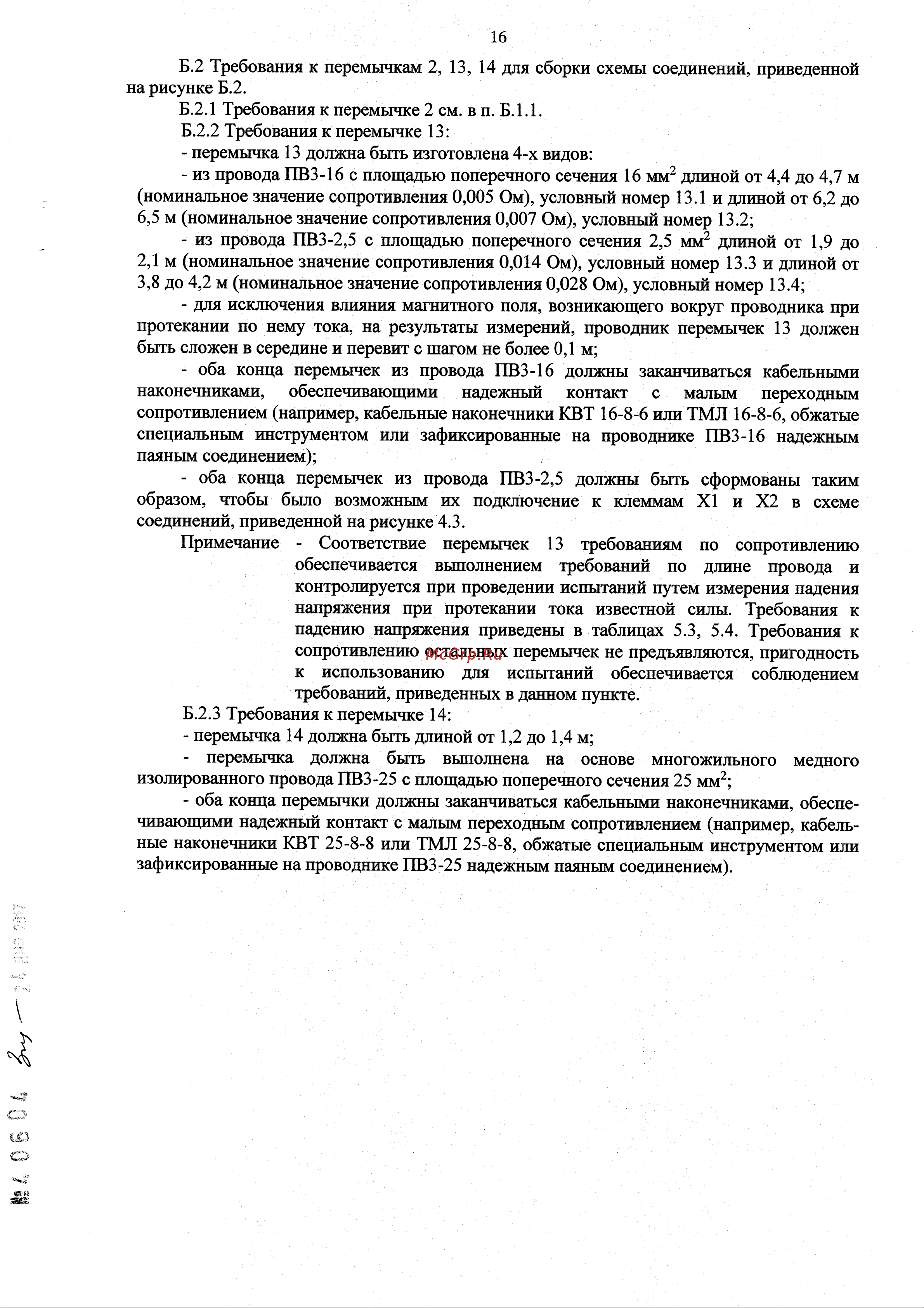

Б 2 Требования к перемычкам 2 13 14 для сборки схемы соединений приведенной на рисунке Б 2 Б 2 1 Требования к перемычке 2 см в п Б 1 1 Б 2 2 Требования к перемычке 13 перемычка 13 должна быть изготовлена 4 х видов из провода ПВЗ 16 с площадью поперечного сечения 16 мм2 длиной от 4 4 до 4 7 м номинальное значение сопротивления 0 005 Ом условный номер 13 1 и длиной от 6 2 до 6 5 м номинальное значение сопротивления 0 007 Ом условный номер 13 2 из провода ПВЗ 2 5 с площадью поперечного сечения 2 5 мм2 длиной от 1 9 до 2 1 м номинальное значение сопротивления 0 014 Ом условный номер 13 3 и длиной от 3 8 до 4 2 м номинальное значение сопротивления 0 028 Ом условный номер 13 4 для исключения влияния магнитного поля возникающего вокруг проводника при протекании по нему тока на результаты измерений проводник перемычек 13 должен быть сложен в середине и перевит с шагом не более 0 1 м оба конца перемычек из провода ПВЗ 16 должны заканчиваться кабельными наконечниками обеспечивающими надежный контакт с малым переходным сопротивлением например кабельные наконечники КВТ 16 8 6 или ТМЛ 16 8 6 обжатые специальным инструментом или зафиксированные на проводнике ПВЗ 16 надежным паяным соединением оба конца перемычек из провода ПВЗ 2 5 должны быть сформованы таким образом чтобы было возможным их подключение к клеммам XI и Х2 в схеме соединений приведенной на рисунке 4 3 Примечание Соответствие перемычек 13 требованиям по сопротивлению обеспечивается выполнением требований по длине провода и контролируется при проведении испытаний путем измерения падения напряжения при протекании тока известной силы Требования к падению напряжения приведены в таблицах 5 3 5 4 Требования к сопротивлению остальных перемычек не предъявляются пригодность к использованию для испытаний обеспечивается соблюдением требований приведенных в данном пункте Б 2 3 Требования к перемычке 14 перемычка 14 должна быть длиной от 1 2 до 1 4 м перемычка должна быть выполнена на основе многожильного медного изолированного провода ПВЗ 25 с площадью поперечного сечения 25 мм2 оба конца перемычки должны заканчиваться кабельными наконечниками обеспе чивающими надежный контакт с малым переходным сопротивлением например кабель ные наконечники КВТ 25 8 8 или ТМЛ 25 8 8 обжатые специальным инструментом или зафиксированные на проводнике ПВЗ 25 надежным паяным соединением
