8

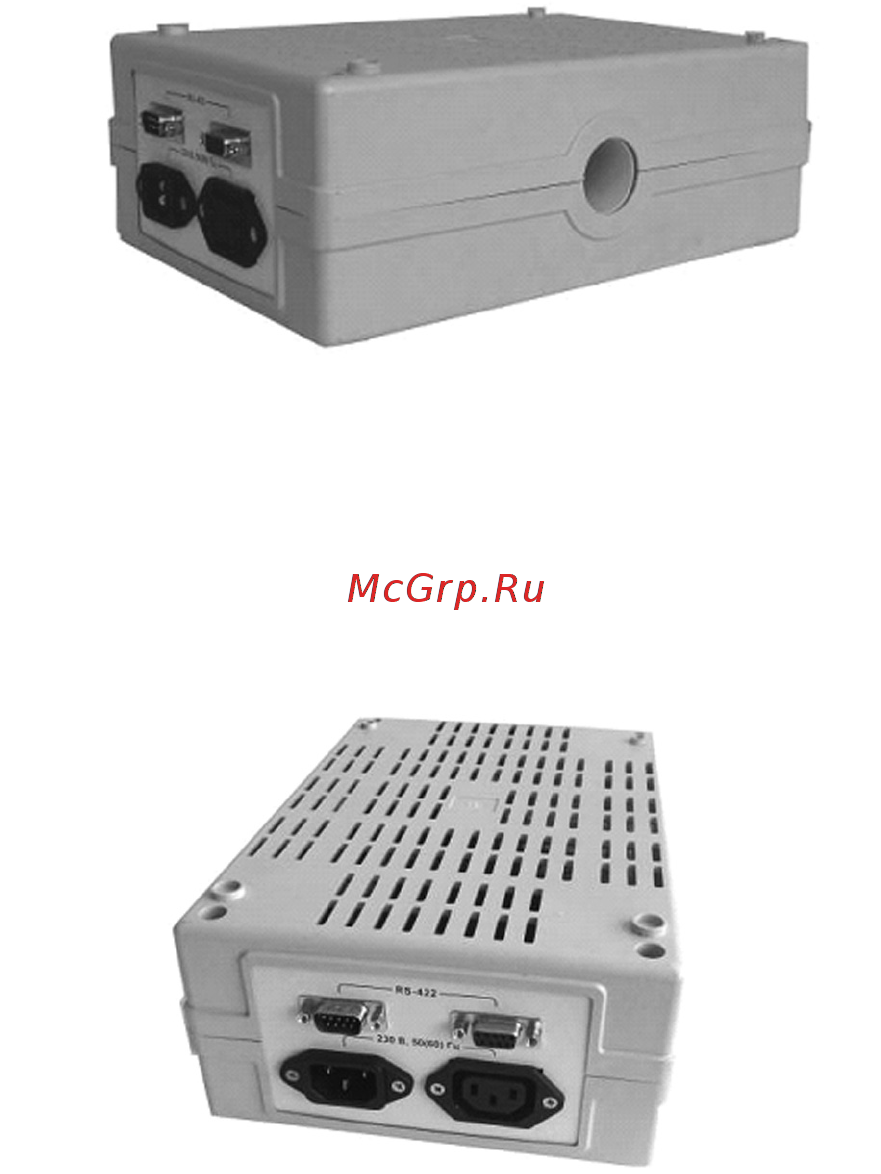

Рисунок 2.2 – Вид ТТГР-МА со стороны боковой панели
На задней панели расположены разъёмы для подключения сети питания 230В 50 Гц и для под-
ключения интерфейса RS422.
Рисунок 2.3 – Вид ТТГР-МА со стороны задней панели
На верхней и нижней крышках корпуса находятся отверстия для крепления корпуса и пломби-
рования.
2.4 Устройство и принцип работы.
2.4.1 Структурная схема ТТГР-МА изображена на рисунке 2.4. Первичная и вторичная обмотки
(«Л1» - «Л2» и «И1» - «И2» соответственно) на рисунке показаны условно. Эти обмотки в состав
ТТГР-МА не входят, создаются потребителем.
