3.2 Низковольтный модуль

На панели, расположенной внутри МНВ установлено следующее оборудование:

1 – счетчик электроэнергии;

2 – испытательная коробка;

3 – автоматические выключатели;

4 – модем с блоком питания (по отдельному запросу);

5 – устройство обогрева (по отдельному запросу).

Конструкция панели предусматривает возможность установки счетчиков электроэнергии

разных производителей, отличающихся габаритами, посадочными местами.

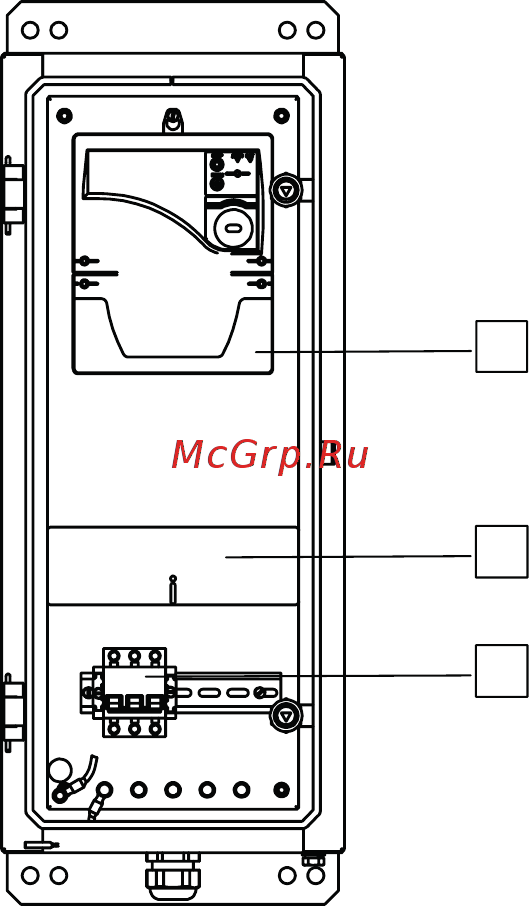

Рисунок 4 – Компоновка оборудования МНВ

1 – счетчик электроэнергии, 2 – коробка испытательная,

3 – автоматический выключатель

4 ЭЛЕКТРИЧЕСКАЯ СХЕМА

Варианты схемы на стороне ВН зависит от исполнения ПКУ, которое определяется соот-

ношением количества ТТ и ТН:

1. 3ТТ и 3ТН;

2. 2ТТ и 3ТН;

3. 2ТТ и 2ТН;

Схему см. в прилагаемой документации.
