Энергомера МПН-ОПЕ-М14 серия А Руководство по эксплуатации часть 1 онлайн
Руководство по эксплуатации САНТ.435211.008 РЭ
Часть 1
Предприятие-изготовитель:
АО «Электротехнические заводы «Энергомера»
355029, Россия, г. Ставрополь, ул. Ленина, 415
тел.: (8652) 35-75-27, факс: 56-66-90,
Бесплатная горячая линия: 8-800-200-75-27
e-mail: concern@energomera.ru
www.energomera.ru

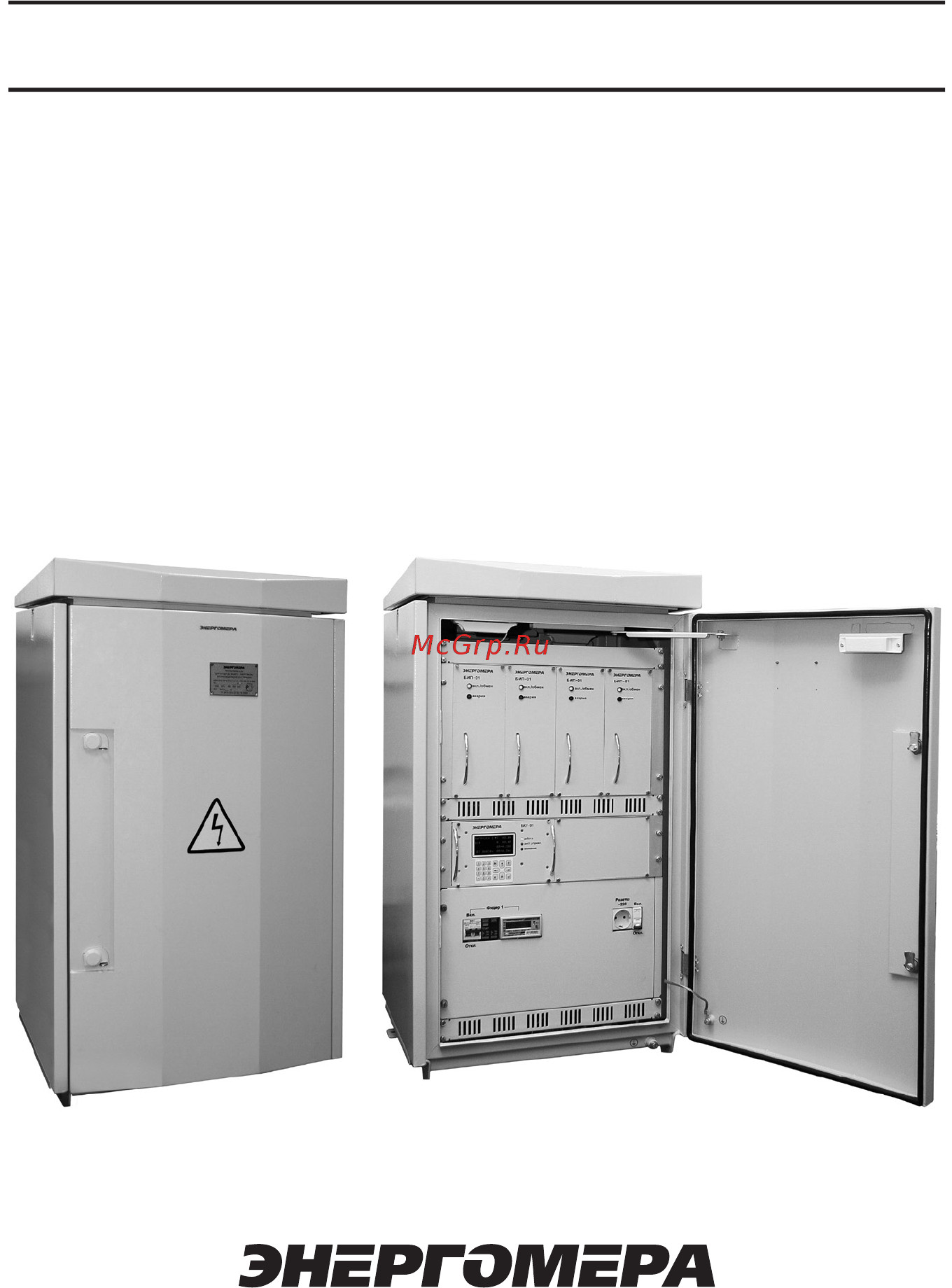

МПН-ОПЕ-М14
Преобразователи
для катодной защиты
«ЭНЕРГОМЕРА»
Содержание
- Ао энергомера 1
- Контакты 1
- Мпн опе м14 1
- Оборудование для электрохимической защиты 1
- Преобразователи для катодной защиты энергомера 1
- Руководство по эксплуатации сант 35211 08 рэ часть 1 1
- Технические характеристики 1 структура условного обозначения преобразователей 4
- В вида климатического исполнения у1 преобразователь для катодной защиты энергомера 5
- Мпн опе м14 1 с1 4 1 0 1 80 48 у1 а 485 ту3415 025 22136119 2009 перечень типоисполнений преобразователей приведен в таблице 1 5
- Одной нагрузки номинальным выходным током 80 а и номинальным выходным напряжением 5
- Таблица 1 перечень типоисполнений преобразователей 5
- Х хх количество независимых выходов для подключения нагрузок номинальный ток каждого выхода в амперах 8 хх номинальное выходное напряжение в вольтах 48 или 96 9 ух вид климатического исполнения по гост15150 69 у1 или у2 10 х код серии а 11 485 канал связи с системой телемеханики по интерфейсу rs485 пример записи при заказе и в проектной документации условного обозначения преобразо вателя с одним входом сети питания и встроенным однотарифным счётчиком электрической энергии с четырьмя силовыми модулями мощностью по 1 0 квт с выходом для подключения 5
- Продолжение таблицы 1 6
- Преобразователи обеспечивают длительное безаварийное функционирование с со хранением основных параметров приведенных в пп 1 1 при напряжении питающей 7
- Продолжение таблицы 1 7
- Сети от 165 до 253 в преобразователи обеспечивают безаварийное функционирование при пониженном до 150 в или повышенном до 264 в напряжении питающей сети 1 параметры приведенные в пп 1 1 и диапазоны регулирования согласно п 1 обеспечиваются при работе преобразователей на нагрузку с номинальным сопротив лением rн uн iн где uн номинальное выходное напряжение iн номинальный выходной ток преобразователи обеспечивают устойчивую и надежную работу на комплексную нагрузку имеющую активное сопротивление от 0 1rн до 5rн емкость сн от 0 до 100 мкф индуктив ность lн от 0 до 3 мгн 1 в таблице 2 приведены следующие параметры преобразователей а рн номинальная выходная мощность б iн номинальный выходной ток в uн номинальное выходное напряжение г рвх активная потребляемая мощность д sвх полная потребляемая мощность 8
- Таблица 2 основные параметры преобразователей 8
- При номинальных выходном токе iн и напряжении uн преобразователи обеспечивают коэффициент полезного действия не менее 86 коэффициент мощности не менее 0 97 коэффициент пульсации выходного тока не более 3 1 преобразователи обеспечивают работу в следующих режимах а автоматического поддержания заданного суммарного потенциала с омической составля ющей на защищаемом сооружении в диапазоне от минус 0 5 до минус 3 5 в б автоматического поддержания заданного поляризационного потенциала без омической составляющей на защищаемом сооружении в диапазоне от минус 0 5 до минус 2 0 в в автоматического поддержания заданного выходного тока в диапазоне от 5 до 100 номинального значения iн г автоматического поддержания заданного выходного напряжения в диапазоне от 5 до 100 номинального значения uн установившееся отклонение измеренного значения автоматически поддерживаемого пара метра от заданного значения составляет в режимах автоматического поддержания заданного выходного тока суммарного и по ляризационн 9
- Продолжение таблицы 2 9
- Меры безопасности 3 меры безопасности во время проведения технического обслуживания соответствуют п 2 меры безопасности при подготовке преобразователей настоящего руководства по эксплуатации 21
- Порядок проведения технического обслуживания 3 техническое обслуживание преобразователя проводится с учетом требований настоя щего руководства по эксплуатации не реже одного раза в шесть месяцев в следующем порядке проверить надежность заземления преобразователя открыть дверь отключить преобразователь от питающей сети прочистить вентиляционные отверстия очистить узлы преобразователя корпуса блоков контактные соединения от пыли и других загрязнений проверить состояние контактных соединений и крепления всех блоков и узлов преобра зователя проверить состояние изоляции проводов внутреннего монтажа и подводящих кабелей провести проверку работоспособности преобразователя согласно пп 2 2 21
- При повреждениях не указанных в п 2 преобразователи подлежат ремонту в стационарных условиях или на месте эксплуатации специалистами по ремонту преобразова телей эксплуатирующей организации или изготовителя в течение гарантийного срока или по договору 21
- Проверка работоспособности изделия 3 проверить работоспособность преобразователя согласно п 2 3 проверить работу преобразователя в режиме автоматического поддержания выходного тока согласно п 2 3 проверить работу преобразователя в режиме автоматического поддержания заданного 21
- Таблица 4 перечень возможных неисправностей преобразователей 21
- Техническое обслуживание 21
